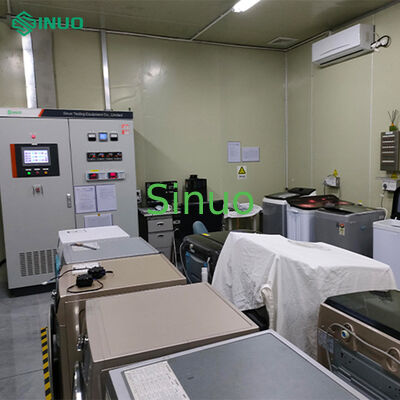

4 istasyonlu çamaşır makinesi tüketimi test sistemi

Bu laboratuvar, çamaşır makinesinin performans testleri için istikrarlı bir sıcaklık ve nem ortamı sağlamak için yalıtımlı oda panelleri ve eşlik eden bir hava yeniden işleme ünitesi kullanır.Sabit sıcaklıkta su sistemi ve ilgili ölçüm ve kontrol sistemlerini kullanmak, test edilen üniteler 23±2°C sıcaklıkta ve %65±5% nem kontrolünde sürekli çalışabilir.Bu tesis, çamaşır makinesinin enerji tüketimini ve diğer performans testlerini test etmek için gerekli koşulları sağlar..

Bu proje, bir çamaşır makinesi performans laboratuvarı, öncelikle çamaşır makineleri için üç test istasyonu ve bir referans makinesi için bir test istasyonu içerir.Hedef, çamaşır makinelerini test edebilecek en son teknolojiye sahip bir laboratuvar kurmak, ürün niteliği oranlarını ve piyasa rekabet gücünü artırmak.

Laboratuvar yaklaşık 51m2'lik bir alana sahiptir ve çamaşır makinesinin performans testlerini gerçekleştirebilen bir test odası ve bir ekipman odasından oluşur.Bu laboratuvar aynı anda üç istasyonda test yapabilir.Laboratuvar yapısı esas olarak aşağıdaki parçaları içerir:

• Deneme odası
• Soğutma ve soğutma üniteleri
• Çevre kontrol sistemi
• Sabit sıcaklık ve basınç su temini sistemi ve boru sistemi
• Kontrol sistemi
• Su sertliği kontrol sistemi
• Ölçüm sistemi (sınav istasyonları giriş suyunun sıcaklığını, basıncını, suyun sertliğini ve elektrik parametrelerini ölçebilir)
• Güç kaynağı sistemi ve ikincil güç dağıtım mühendisliği
• Tasarım, kurulum ve devreye girme

• Güç tüketimi
• Su tüketimi
• Yıkama oranı
• Yıkama aşınma oranı
• Dehidrasyon performansı
• Yıkama performansı

• Test odası: 100 mm kalınlığında poliüretan yalıtım tabakası, 0.6 mm kalınlığında çift taraflı renkli kaplı çelik paneller
• 38 kg/m3'den az olmayan köpük yoğunluğuna ve B1 alev geriliği derecesine sahip alev gerileyici poliüretan paneller
• Test odasının boyutları: L6000mm x W3000mm x H3200mm; özel boyutlar gerçek koşullara göre ayarlanabilir.
• Deneme istasyonları: 4 istasyon, paslanmaz çelik çalışma istasyonları
• Test odası kapısı: W1200mm x H2200mm, eşiği olmayan, gözlem penceresi
• Işıklandırma: Dört çift boru, sis ve su geçirmez floresan lamba (koruyucu kapaklarla) yerleştirilmiştir
• Duvarda (kapıda) tek fazlı bir AC yedek elektrik çıkışı kurulmuştur
• Test odasında test işlemini gösteren bir işaret vardır.
• Tavan: 600x600mm delikli alüminyum paneller hava dağılımının eşit olmasını sağlamak için kullanılır
• Sınav odası zemini beton, su geçirmez, kayma karşıtı karo ile döşenmiş ve drenaj olukları vardır yapılmıştır

• Hava işleme birimi: Paslanmaz çelik koruma (1 birim)
• Havalandırma: Merkezi kaçak üfleyiciler (2 adet)
• Su soğutmalı soğutucu: 1 adet
• Isıtma Aygıtı: Paslanmaz çelik elektrikli ısıtıcı, üç fazlı güç düzenleyicisi, sökülmesi ve bakımı kolay
• Nemlendirme Kontrolü: Paslanmaz çelik elektrikli nemlendirme tüpü, üç fazlı güç düzenleyicisi, kolayca ölçekten çıkarmak için çıkarılabilir ve yıkanabilir kapağı olan tamamen paslanmaz çelik su tankı (1 birim)
• Koruyucu cihazlar: hava basıncı, aşırı sıcaklık, su kapatma, yüksek ve düşük basınç ve aşırı akım için 1 set

• Üç fazlı değişken frekanslı düzenlenmiş güç kaynaklarının iki seti: 15kVA, ayarlanabilir voltaj 0-400V, 0,1V çözünürlük, 50/60Hz frekans
• Çamaşır makineleri ve referans makineleri için güç kaynağı
• Tüm güç kaynağı voltajları programlanabilir.

Her çalışma istasyonunda üç yönlü bir su temini sistemi vardır. bunlardan ikisi sabit sıcaklık ve sabit basınç su temini sistemleridir, soğuk su tankları ve sıcak su tankları da dahil olmak üzere.Su sıcaklığı ve basıncı ayarlanabilirBir tanesi su temini; tüm su pompaları güney paslanmaz çelik pompalarıdır.
