IEC 62552 İki İstasyonlu Buzdolabı Enerji Verimliliği Test Sistemi

ISO 15502 Buzdolabı Dondurucu Enerji Verimliliği Performansı Deneme Odası, buzdolabı tipi test ve geliştirme için istikrarlı ve güvenilir bir ortam sağlar.Sistem, çeşitli standart çalışma koşulları ve simüle edilmiş kullanım senaryoları altında kapsamlı testler için aynı anda 2 buzdolabı barındırabilir..

Uyum standartları:IEC 62552:2015

Test yetenekleri:

• Soğutma hızı testi
• Depolama sıcaklığı analizi
• Çalışma katsayısı ölçümü
• Güç tüketiminin izlenmesi
• Dondurma kapasitesinin değerlendirilmesi
• Yük geri kazanımı testi
• Buz üretim kapasitesinin değerlendirilmesi
• Kondansiyon testi

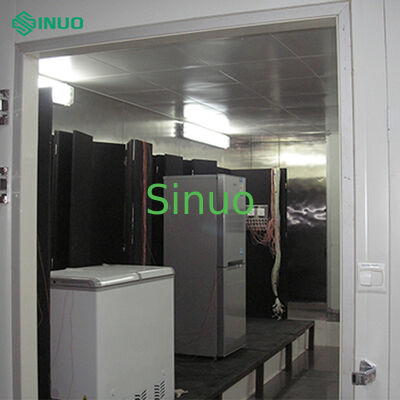

Laboratuvar yapısı:

• B1 sınıfı 100 mm kalınlığında poliüretan köpük yalıtım panelleri
• En yüksek besleme ve çift taraflı dönüş hava sistemi
• 0.6 mm kalınlığında çelik levha iç/dış yüzeyleri
• Alüminyum delikli panel tavanı
• Dış boyutlar: 4000mm W * 4000mm D * 3200mm H
• Elektrikli ısıtılan çerçeve ve gözlem penceresi ile tek yapraklı kapı
• 2 ahşap test tezgahı (2300mm W * 1200mm D * 2300mm H)

Performans parametreleri:

• Sıcaklık aralığı: 0°C - +50°C ±0,3°C
• Nem aralığı: 35% RH ila 93% RH ± 3,0% RH (10 °C ile 45 °C arasında kontrol edilir)
• Rüzgar hızı: 0.25 m/s'den az
• Isıtma/soğutma hızı: -10°C'den 50°C'ye geçiş 90 dakikadan kısa sürede
• Dikey sıcaklık eğimi: 0.88°C/m'den az

Sıcaklık ve Nem Kontrolü:

• Sıcaklık denetleyicisi: SR93
• Kontrol aralığı: 0°C - 50°C
• Kontrol doğruluğu: ±0,3°C
• Nem kontrol aralığı: 35% ila 95% RH
• Nem kontrolünün doğruluğu: ± 3% RH

Sıcaklık ölçümü:

• Termokopüler: 2 * 0.254 mm (Ø), Omega, istasyon başına 20 nokta
• Ölçüm doğruluğu: ±0,3°C (-5°C ila 80°C)
• Izotermik terminaller: Amerikan Omega SMP-MF özel soketler
• Sıcaklık parametre alımı: Yokogawa GM10, 40 kanal

Bilgisayar Sistemi:

• Intel i7 işlemcisi
• 8GB RAM
• 1TB sabit disk
• 27 inçlik LCD monitör
• İngilizce arayüzü olan Windows tabanlı test yazılımı

Klima ünitesi:

• Adımsız kontrolü olan su soğutmalı sıkıştırma yoğunlaştırma ünitesi
• 3HP + 3HP Copeland/Danfoss kompresörleri
• Bakır ısı değiştiricisi ve sarmal
• Katı durum röle kontrolü ile paslanmaz çelik elektrikli ısıtıcı
• Otomatik su kaynağı olan ultrasonik nemlendirici
• Merkezkaç fan sistemi
• Tüm paslanmaz çelik klima dolabı (1.0mm)

Kontrol sistemi:

• Sıcaklık ve nem kontrol cihazı: SR93
• Programlanabilir mantık denetleyici: Mitsubishi PLC
• Dokunmatik ekran: Mitsubishi 10 inç
• Katı hal releri: Ximaden veya eşdeğer saygın markalar
• Devre kesicileri ve kontaktörleri: Schneider markası
• Kapsamlı alarm ve koruma fonksiyonları

İnşaat ve Malzemeler:

• Paslanmaz çelik hava işleme dolabı (≥ 1,0 mm kalınlığı)
• 1,2 mm kalınlığında paslanmaz çelikten yapılmış izotermal terminal kutuları
• 1.2 mm kalınlığında çelik levhalar ile kontrol dolabı
• Tüm aletler ve bileşenler yeni, kaliteli ve geçerli garantilerle.
• Özel etiketleme ile profesyonel kablo yönetimi

Güvenlik özellikleri:

• Yanmalı gaz alarm sistemi (0-1000 ppm veya 0-100% LEL aralığı)
• Normal olmayan sıcaklık, basınç, su seviyesi, voltaj ve akım için koruyucu cihazlar
• Ulusal standartlara uygun elektrik güvenliği tasarımı
• 2.5mm2 bakır çekirdeği tel ile güvenilir topraklama
• Dondurmadan 72 saatlik sürekli çalışma yeteneği

Laboratuvar testi yazılımı, buzdolabı performans değerlendirmesi için kapsamlı işlevsellik sağlar:

• IEC 62552'ye uygun en son standart test yazılımı
• Düzenlenebilir veri toplama hızı (3 ila 30 saniye)
• Aşağıdakileri içeren kapsamlı test işlevleri:
  • Güç tüketimi analizi
  • Depolama sıcaklığının izlenmesi
  • Dondurma kapasitesinin değerlendirilmesi
  • Soğutma hızı ölçümü
  • Sıcaklık geri kazanımı testi
  • Buz üretim kapasitesinin değerlendirilmesi
  • Voltaj dalgalanması analizi
• Mükemmel kararlılık ve güvenilirlik
