ES7821 Kule/masa/Konfor fanları ve regülatörleri Enerji Verimliliği Test Laboratuvarı

ES7821 Kule/ Masa/ Rahatlık fanları ve düzenleyicileri Enerji Verimliliği Test Laboratuvarı

Standartların uygulanması:

ES 7821 "Ev içi ve benzer amaçlar için rahatlık fanları ve düzenleyicileri - Performans ölçüm yöntemleri"

Bu kule / masa / konfor fanları ve düzenleyicileri Enerji Verimliliği Test Laboratuvarı IEC 60879'a uygun olarak geliştirilmiştir:2019, ES 7821:2024Hava hızı, hava akışı hızı, dönüş hızı, güç tüketimi ve enerji verimliliği de dahil olmak üzere ana performans göstergelerinin kesin ölçümünü sağlar.Masa fanları gibi çeşitli fan türleri içinSistem, fan ürün değerlendirmesi, kalite denetimi ve araştırma ve geliştirme amaçları için veri toplamasını ve analizini destekler.

Sistem genel görünümü:

Bu test çözeltisi birkompakt tek oda konfigürasyonuve birÖzel hava akışı ölçüm modülü, performans değerlendirmesinde yüksek doğruluk ve uzun vadeli istikrar sağlar.100 mm kalınlığında katı poliüretan yalıtım panelleri, birlikteÇift taraflı 0,6 mm renkli kaplı çelik levhalar, mükemmel bir ısı tutma ve istikrarlı bir test ortamı sağlar.

Kesin bir çevre kontrolü sağlamak için, sistem birBağımsız dış klima ünitesi. Soğutma, ısıtma ve nemlendirme işlevlerini bütünleştirerek, test odasıYüksek hassas sıcaklık ve nem koşulları, çok çeşitli test senaryolarını tamamen tatmin ediyor.

AAyrı kontrol ve operasyon odasıOfis çalışma istasyonları, entegre güç ve kontrol dolapları ve değişken frekanslı güç kaynağı ekipmanları için test odasının dışında yerleştirilmiştir.Bu yardımcı oda genelde müşteri tarafından kullanılarak odanın yanında inşa edilir.modüler panel yapıları, esneklik, kolay kurulum ve verimli alan kullanımı sunar.

Tüm test süreci birBilgisayar tabanlı kontrol sistemi, operatörlerin, iç hava akışı alanına müdahale etmeden testleri uzaktan gerçekleştirmelerini sağlar.Gerçek zamanlı veri toplama, depolama ve analizTest tamamlandıktan sonra,Hava akışı performans sonuçları ve enerji verimliliği değerlendirmeleriYüksek tekrarlanabilirlik, daha iyi verimlilik ve basitleştirilmiş veri yönetimi sağlayan otomatik olarak üretilir.

.

UUT

* Masa fanı

* Yer fanı

* Piyadestal fanı

* Güç kaynağı: AC 0 ~ 250V adımsız ayarlanabilir, ± 1%

Test içeriği

* Rüzgar hızı: basamak fanı, zemin fanı, masa fanı

* Hava hacmi: basamak fanı, zemin fanı, masa fanı

* Dönüş hızı: basamak fanı, zemin fanı, masa fanı

* Giriş gücü: basamak fanı, zemin fanı, masa fanı

* Enerji verimliliği değeri: taban fanı, zemin fanı, masa fanı

Test doğruluğu

* Hava hacmi: bir kere kurulduğunda, üç test sonucu ile ortalama değer arasındaki sapma ± 3% arasındadır.

Ana elektrikli kontrol parçaları:

Aygıt Adı	Doğruluk ve Derece	Referans Fotoğraf
Güç ve kontrol dolabı	Marka: Sinuo
Sıcaklık ve nem sensörü	Marka: DIHUI Model:DSWP-T5W1 Ekran ondalık nokta: 0.01 °C Araç doğruluğu: 0,5 °C Nem: ± 3% RH
Anemometre	Marka: OMEGA Model:HHF142B Aralık: 40 FPM ila 7800 FPM Enstrüman doğruluğu: ± 1 % doğruluk
Hava basıncı sensörü	DWSP-T5W1
Elektriksel parametreler alma modülü	Marka: Yokogawa Model: WT310 Doğruluk: 0.1%
Endüstriyel bilgisayar	Marka: ADVANTECH Model: IPC-610L+SIMB I5-2400 GSSD

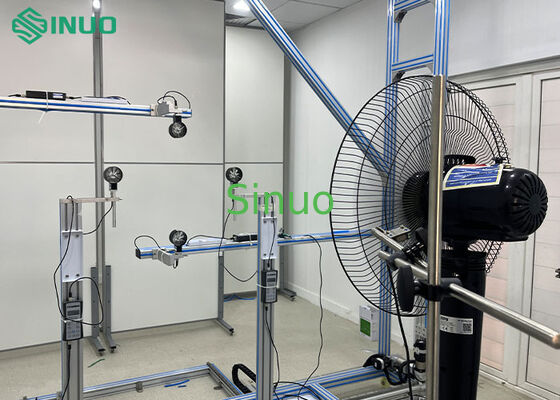

Referans için yeryüzündeki fotoğraf







Ürünün Ana Avantajları



• Müşterilerin özel ihtiyaçlarına göre tasarlanmış ve özelleştirilmiş olan bu test sistemi öncelikleMasa fanlarının, zemin fanlarının ve taban fanlarının performans değerlendirmesi, çok çeşitli uygulama senaryolarını kapsar.

• Geleneksel test platformlarıyla karşılaştırıldığında, sistemDaha yüksek ölçüm doğruluğu, güvenilir ve tutarlı veri çıkışı, daha kısa test döngüleri ve basitleştirilmiş çalışma, aynı zamanda sunarkenDaha düşük enerji tüketimi ve daha düşük başlangıç yatırımı.

• Sistem birÇift katmanlı otomatik kontrol mimarisibilgisayar tabanlı işletim ve bağımsız veri koruması ile. Bu tasarım uzun süreli operasyonel istikrar ve kullanıcı dostu kontrolü sağlar,Bilgisayar çökmelerinden kaynaklanan veri kaybını veya test kesintilerini etkili bir şekilde önlerken, yeniden başlatma veya operatör hataları.Eşzamanlı ham veri kaydı, gerçek zamanlı süreç eğrisi gösterimi, otomatik hesaplama, rapor baskı, ve sonuç görselleştirme.Müşteri tarafından belirtilen biçimler.

• BirEn iyi enerji tasarımı deneme odası tasarımıHızlı stabilizasyon mekanizması, sistemin istikrarlı çalışma koşullarına ulaşmasını sağlar.Yaklaşık 2,5 saat içinde.

• Tüm önemli bileşenlerUluslararası tanınmış markalar, mükemmel güvenilirlik ve düşük bir arıza oranı sağlar.DIHUI sensörleri, hava akışı hızı kullanılarak izlenir.Test veya TSI araçları, ve hareket kontrolü tarafından ele alınırJaponya markası adım motorları ve servo motorları veya eşdeğer yüksek performanslı alternatifleri.

• Sınav odasıYüksek verimlilik ve enerji tasarrufu operasyonu, kullanarakIsı geri kazanma teknikleri ve çok seviyeli kontrol stratejileriUzun süreli çalışma sırasında enerji tüketimini önemli ölçüde azaltmak için seçilmiş bölümlerde.

• Toplam yapı,Temiz, modern bir görünüm, ile yapılmıştanınmış marka yalıtım panelleriSıcak depolama uygulamalarında yaygın olarak kullanılan, hem üstün termal performans hem de pürüzsüz, düz bir dış kaplama sunar.

• Test odası dayanıklılık için tasarlanmıştır.Yüksek güvenilirlikle sürekli uzun süreli çalışma, bir10 yıldan fazla kullanım ömrüNormal kullanım koşullarında.

• Test sonuçları ulusal referans laboratuvarlarıyla mükemmel uyum göstermektedir.%3'ün içinde kontrol edilen karşılaştırma sapmaları, tüm teknik kriterleri karşılıyorUlusal laboratuvar akreditasyonu ve üretim lisans başvuruları.



Anemometre Ekranı
