ISO5151 25RT Klima Santrali Hava Entalpi Farkı Test Laboratuvarı

ISO5151 25RT Klima Santrali Enthalpi Farkı Test Laboratuvarı

Sistem Genel Bakışı

Bu 25RT entalpi farkı su sistemi test laboratuvarı projesi, iki oda (bir iç mekan ve bir dış mekan), iki set hava tarafı entalpi farkı cihazı ve bir sabit sıcaklık su sisteminden oluşmaktadır ve maksimum 25RT kapasiteli prototipleri test edebilmektedir. İki iç mekan rüzgar tüneli, VRF çoklu split sistemlerin test gereksinimlerini karşılamak için eş zamanlı olarak çalışabilir. AHRI kalibrasyon deneylerini karşılamak için bir soğutucu akışkan kütle akış ölçer de sağlanmaktadır.

Bu test laboratuvarının iç mekan tarafı, çalışma koşulları ve entalpi farkı hava akışını test etmek için bir sistemle donatılmıştır. Enthalpi farkı yöntemi kullanılarak, laboratuvar ortamının sıcaklığı ve nemi ölçülüp kontrol edilebilir. Hava soğutmalı chiller (ısı pompası), sıradan konut ve ticari klimalar ve VRF prototipleri üzerinde soğutma ve ısıtma kapasitesi testlerinin yanı sıra çeşitli çalışma koşulları testlerini gerçekleştirebilir. Sistem basıncı, çeşitli bileşenlerin çalışma sıcaklığı dağılımı, elektriksel performans ve elektriksel parametre verileri örnekleme ve analiz de dahildir.

(1) Yanıcı soğutucu akışkanlar R32 ve R454B için güvenlik test fonksiyonları, R32 ve R454B kaçakları için otomatik alarm, otomatik zorunlu havalandırma fonksiyonu ile donatılmıştır ve test laboratuvarındaki tüm elektrikli bileşenler patlamaya dayanıklıdır.

(2) Laboratuvarın dış mekan alanı düşük sıcaklık için tasarlanmıştır, minimum sıcaklık -35°C ve maksimum sıcaklık 65°C'dir. Bu arada, laboratuvar geleneksel su için sabit sıcaklık su sistemi ile donatılmıştır ve hava soğutmalı chiller (ısı pompası) ünitelerinin performans test gereksinimlerini karşılayabilir.

Uygulanan Standartlar

Aşağıdaki standartlara göre tasarım ve test:

► ISO5151

► ARI 210/240-2005

► AHIR 340/360-2007

► SASO 2682:2013

► AHRI 440-2008

► ASHRAE37

► S5010-5:2014

► S5010-1:2019

► ISO 13253

► ISO 15042

.......

Test Kalemleri

Bu laboratuvar, ev tipi klimaların tip testleri için kullanılmaktadır ve aşağıdaki kararlı test ortamı koşullarını sağlayabilmelidir:

(1) Nominal soğutma (T1, T2, T3 koşulları);

(2) Isı pompası ısıtma (yüksek sıcaklık, düşük sıcaklık, ultra düşük sıcaklık);

(3) Nominal ısıtma;

(4) Maksimum çalışma soğutma (T1, T2, T3 koşulları);

(5) Minimum çalışma soğutma;

(6) Isı pompasının maksimum çalışma ısıtması;

(7) Isı pompasının minimum çalışma ısıtması;

(8) Yoğuşma ve yoğuşma giderme;

(9) Donma (T1, T2, T3 koşulları);

(10) Otomatik buz çözme;

(11) Hava hacmi ve statik basınç;

(12) Özel koşullar altında buz çözme;

Herhangi bir çalışma koşulu, iç mekan DB: 0~50°C, RH: %30~%95; dış mekan DB: -35~60°C, RH: %30~%95 aralığında ayarlanabilir. (Belirli sıcaklık ve nem kombinasyonu, ilgili standartlardaki çalışma koşulu kombinasyonundan önemli ölçüde farklı olmamalıdır.) Not: Test sırasında, test edilen numunenin etrafındaki rüzgar hızı 2m/s'yi geçmemelidir.

Test Parametresi

► Test Edilen Klima Santralinin Elektriksel Parametrelerinin Ölçümü

Miktar: 1 adet.

Üç fazlı güç ölçer: İthal 0.25 sınıfı.

Ölçüm doğruluğu: (±0.25%RD) + (±0.25%FS).

Veri toplama: RS-232C portu üzerinden bilgisayar ile iletişim.

Üç fazlı güç ölçer: Yokogawa WT333 (Japonya), 1 adet;

► Test Edilen Klima Santralinin Soğutucu Akışkan Yüksek ve Düşük Basınçlarının Ölçümü

Set başına 3 dış mekan basınç noktası, set başına 3 iç mekan basınç noktası, toplam 6 nokta.

Mc Basınç vericisi: 0.5 sınıfı, 0~6MPa, toplam 6 adet.

Veri toplama: Yokogawa veri toplama cihazı (Japonya).

► Test Edilen Klima Santralinin Termokupl Sıcaklık Ölçümü

Gereksinimler: Toplam 40 nokta, iç mekanda 20 nokta ve dış mekanda 20 nokta. Termokupl konektörleri hızlı bağlantı yöntemi kullanır.

Sıcaklık aralığı: -270~400°C.

Sıcaklık sensörü: φ0.5 mm², Tip T termokupl.

Veri toplama: Yokogawa veri toplama cihazı (Japonya).

Laboratuvarın Ana Bileşenleri

► Test Laboratuvarı

► Hava işleme ünitesi (Su soğutmalı)

► Ölçüm ve kontrol ve örnekleme cihazı

► İç hava hacmi ve entalpi farkı ölçüm cihazları (iki set)

► Sabit sıcaklık ve basınçlı su besleme sistemi

► Güç ve koruma

► Kontrol sistemi

► Veri işleme cihazı

► Laboratuvar patlamaya dayanıklı güvenlik tesisleri (R290 ve R32 soğutucu akışkan test fonksiyonları ile donatılmıştır)

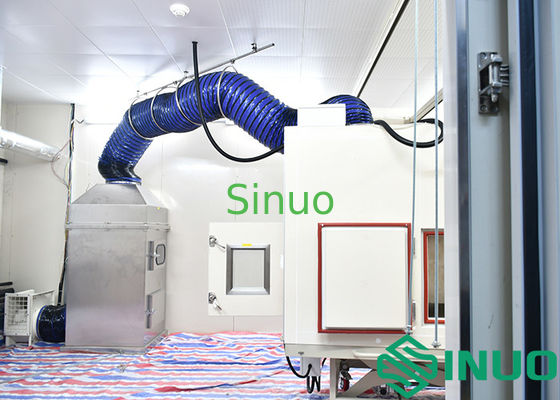

Laboratuvar Ekranı:
