IEC 60879 Çoklu Fan Enerji Verimliliği Değerlendirme Test Sistemi

IEC 60879 Çoklu Fan Enerji Verimliliği Değerlendirme Test Sistemi

Standartların uygulanması:

IEC 60879-2019 "Ev içi ve benzer amaçlar için rahatlık fanları ve düzenleyicileri - Performans Ölçme Metotları "

Bu fan enerji verimliliği test sistemi IEC 60879 uyarınca geliştirilmiştir:2019, ES 7821:2024Hava hızı, hava akışı hızı, dönüş hızı, güç tüketimi ve enerji verimliliği de dahil olmak üzere ana performans göstergelerinin kesin ölçümünü sağlar.Masa fanları gibi çeşitli fan türleri içinSistem, fan ürün değerlendirmesi, kalite denetimi ve araştırma ve geliştirme amaçları için veri toplamasını ve analizini destekler.

Sistem genel görünümü:

Bu test sistemi, doğru ve istikrarlı performans testini sağlamak için tek oda tasarımı ve özel bir hava akışı ölçüm ünitesi ile donatılmıştır.Test odası, 100 mm kalınlığında katı poliüretan yalıtım panelleri ve 0Her iki tarafta da.6 mm renkli çelik levhalar, mükemmel ısı yalıtımı ve çevresel istikrar sağlar.

Bağımsız bir dış klima sistemi, iç test ortamını hassas bir şekilde düzenlemek için entegre edilmiştir.Oda sıcaklığı ve neminin çeşitli test gereksinimlerini tam olarak karşılamak için doğru bir şekilde kontrol edilebilir.

Laboratuvar, ofis bilgisayarları, entegre güç ve kontrol dolapları ve değişken frekanslı güç kaynağı ekipmanları için tasarlanmış ayrı bir operasyon odasıyla desteklenmektedir.Bu ameliyat odası genellikle müşteri tarafından test odasına bitişik olarak inşa edilir., esneklik ve kolaylık için modüler panel yapılarını kullanır.

Tüm test sistemi bilgisayar kontrollüdür ve operatörlerin hava akışı alanını rahatsız etmeden oda dışındaki testleri gerçekleştirmelerini sağlar.Gerçek zamanlı veri alımıyla, depolama ve analiz. Tamamlandığında, yüksek tekrarlanabilirlik, verimli çalışma, yüksek enerji verimliliği ve yüksek enerji verimliliği ile ilgili raporlar otomatik olarak oluşturulur.ve uygun veri yönetimi.

UUT

* Masa fanı

* Yer fanı

* Piyadestal fanı

* Güç kaynağı: AC 0 ~ 250V adımsız ayarlanabilir, ± 1%

Test içeriği

* Rüzgar hızı: basamak fanı, zemin fanı, masa fanı

* Hava hacmi: basamak fanı, zemin fanı, masa fanı

* Dönüş hızı: basamak fanı, zemin fanı, masa fanı

* Giriş gücü: basamak fanı, zemin fanı, masa fanı

* Enerji verimliliği değeri: taban fanı, zemin fanı, masa fanı

Test doğruluğu

* Hava hacmi: kurulduğunda, üç test sonucu ile ortalama değer arasındaki sapma ± 3% arasındadır.

Ana elektrikli kontrol parçaları:

Aygıt Adı	Doğruluk ve Derece	Referans Fotoğraf
Güç ve kontrol dolabı	Marka: Sinuo
Sıcaklık ve nem sensörü	Marka: DIHUI Model:DSWP-T5W1 Ekran ondalık nokta: 0.01 °C Araç doğruluğu: 0,5 °C Nem: ± 3% RH
Anemometre	Marka: OMEGA Model:HHF142B Aralık: 40 FPM ila 7800 FPM Enstrüman doğruluğu: ± 1 % doğruluk
Hava basıncı sensörü	DWSP-T5W1
Elektriksel parametreler alma modülü	Marka: Yokogawa Model: WT310 Doğruluk: 0.1%
Endüstriyel bilgisayar	Marka: ADVANTECH Model: IPC-610L+SIMB I5-2400 GSSD

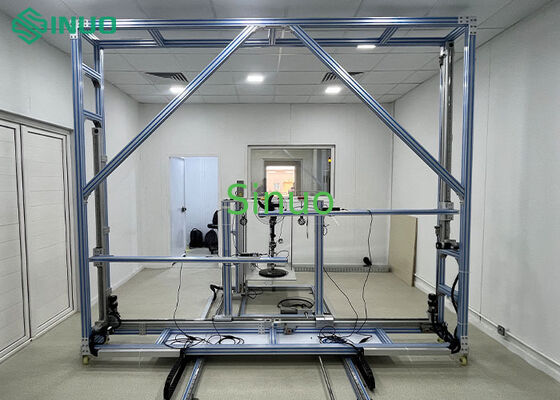

Referans için yeryüzündeki fotoğraf







Avantajlar



(1) Bu test cihazı müşteri gereksinimlerine göre geliştirilmiştir ve esas olarak masa fanlarının, zemin fanlarının ve taban fanlarının performansını test etmek için kullanılır.

(2) Bu test sistemi, geleneksel test standlarının sahip olmadığı yüksek test doğruluğu, doğru veriler, hızlı test hızı, uygun çalışma, enerji tasarrufu ve düşük yatırım avantajlarına sahiptir.

(3) Bu test sistemi, uzun süreli istikrarı ve uygun işleyişi sağlayan çift otomatik kontrol ve bilgisayar çalışmasını benimser.ve verilerin toplanmasının kesilmesini ve bilgisayar çöküşünün neden olduğu çalışma koşullarının yeniden ayarlanmasını etkili bir şekilde önleyebilirBilgisayarda eşzamanlı çalışmaya ek olarak, test sistemi aynı anda orijinal verileri kaydedebilir, süreç kontrol eğrisini görüntüleyebilir,Orijinal veri raporunu yazdır, otomatik olarak hesaplama sonuçlarını oluşturur ve sonuçları bir eğri şeklinde bilgisayar üzerinde görüntüler, aynı zamanda müşteri tarafından istenen formatta rapor çıkarır.

(4) Bu test odasında verimli bir enerji tasarrufu şeması ve hızlı ve istikrarlı bir sistem kullanılır.

(5) Temel aksesuarlar iyi istikrarlı ve düşük arıza oranına sahip bilinen markalardan ithal edilmiştir.ve adımlı motor ve servomotor Japon markası veya eşdeğer marka motorlarıdır.

(6) Deneme odası yüksek verimlilik ve enerji tasarrufu avantajlarına sahiptir.Deneme odasının bir kısmı, çalışma gücünü azaltmak ve çok fazla enerji tasarruf etmek için ısı geri kazanımı ve hiyerarşik kontrol kombinasyonunu tam olarak kullanabilir.

(7) Genel görünüm güzeldir. İyi ısı yalıtım performansı ve düz görünümün avantajlarına sahip iyi bilinen marka soğuk depolama kartı benimsenmiştir.

(8) Deneme odası uzun süre arızalanmadan çalışır ve kullanım ömrü 10 yıldan fazla olabilir.

(9) Ulusal laboratuvarla karşılaştırma sonucunun sapması% 3'ten fazla değildir.





Test Süreci
