IEC 60456 Çamaşır Makinesi-Bulaşık Makinesi-Su Isıtıcı Enerji Verimliliği Test Sistemi

IEC 60456 Çamaşır makinesi- Bulaşık makinesi-su ısıtıcısı enerji verimliliği test sistemi

Laboratuvar giriş:

Bu laboratuvar, bir performans laboratuvarından, bir işlevsel laboratuvardan ve bir ekipman odasından oluşur.Performans laboratuvarı, çamaşır makinelerinin performans testleri için istikrarlı bir sıcaklık ve nem ortamı sağlar, bulaşık makineleri ve su ısıtıcıları yalıtımlı bir depo ve bağlı bir hava yeniden işleme ünitesi ile.Sabit sıcaklıklı su sistemi ve ilgili ölçüm ve kontrol sistemleri çamaşır makinelerini çalıştırmak için kullanılır., bulaşık makineleri ve su ısıtıcıları, belirtilen sıcaklık ve nem ortamında.Bulaşık makineleri ve su ısıtıcıları ilgili standartlara göre test edilir.Ve ilgili çamaşır makineleri, bulaşık makineleri ve su ısıtıcılarının denetimi ve sertifikasyonu için test gereksinimleri yerine getirilmiştir.

Standartlar:

IEC 60456; EN 60456 Ev kullanımı için çamaşır makineleri - Performansı ölçme yöntemleri

GB/T 20290 2016 Bulaşık makinelerinin enerji verimliliği su verimliliği sınır değeri ve sınıfı;

EN 50242 Ev elektrikli bulaşık makinelerinin performansını ölçme yöntemi;

IEC 60436/2015 Ev elektrikli bulaşık makinelerinin performans standardı test yöntemi;

QB/T1520-2013 Ev içi ve benzer amaçlar için elektrikli bulaşık makineleri;

BS EN50440:2015+A1:2020 Ev içi elektrikli depolama su ısıtıcılarının verimliliği ve Test yöntemleri

Laboratuardan oluşur:

• Performans testi laboratuvarı
• Ameliyat odası.
• Depolama odası
• Ekipman odası.
• Kontrol odası.

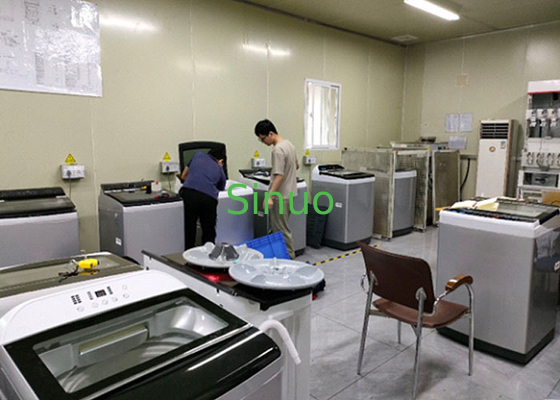

Performans laboratuvarı:

• 4 test istasyonu;
• Bir dizi soğuk su ve sıcak su devreleri, destek devreleri, valfler ve musluklar;
• Bir referans bulaşık makinesi; bir çamaşır makinesi;
• Her istasyon sıcaklık, nem, su sıcaklığı, su basıncı ve akış hızı için sensörlerle donatılmıştır.
• İstasyon başına bir Yokogawa WT310.
• Her bir istasyon 10 termokop ile donatılmıştır.
• Her istasyon 1 AC güç prizine ve 1 değişken frekanslı güç prizine sahiptir.
• Çöplük hendek ve ızgara;
• Bir dizi sabit sıcaklık ve nemli klima ünitesi;
• Bir set tavan ve hava borusu;
• İç mekan aydınlatma sistemi için bir set

Ameliyat odası:

• Bir tane hassas elektronik denge ve bir tane sıradan elektronik denge.
• Bir titratör.
• Bir ütü makinesi.
• Bir kurutma makinesi.
• Beyazlık ölçer.
• Bir fırın; (aşağıdakiler sadece bulaşık makinesi için)
• Bir mikrodalga fırını;
• Bir et öğütücü;
• Bir ameliyat masası;
• Kimyasal reagans şişelerinin bir seti (uluslararası nakliye kısıtlamaları nedeniyle, kimyasallar taşınamaz ve kullanıcı tarafından yerel olarak satın alınmalıdır).

Depo:

• Buzdolabı.
• İki dolap.

Ekipman odası:

• 1 m3/s saf su makinesi;
• Bir yüksek sıcaklıklı su tankı ve bir sabit sıcaklık ve basınçlı su temini sistemi;
• Bir düşük sıcaklıklı su tankı ve bir sabit sıcaklık ve basınçlı su temini sistemi;
• Bir set otomatik su sertliği ayarlama sistemi;
• Eşleşen güç kaynağı sistemi;
• 15kW tek fazlı çıkışlı bir değişken frekanslı güç kaynağı;
• İlişkili iki set alet kutusu ve üç araç arabası (sıradan araba, manuel hidrolik araba, mobil araba).

Kontrol odası:

• Bir kontrol dolabı.
• Bilgisayar ve kontrol sistemi.
• Bir dizi bilgisayar masası ve sandalye.

Örnek türü:

UUT'un dış boyutu (genişlik*derinlik*yükseklik) 1000mm×1000mm×1500mm'den büyük değildir.

Test içeriği (Yemek yıkayıcı):

• Elektrik tüketimi
• Su tüketimi
• Yıkama performansı
• Kurutma performansı

Test içeriği (Çamaşır makinesi):

• Güç tüketimi
• Su tüketimi
• Temizlik oranı
• Yıkama aşınma oranı
• Dehidrasyon performansı
• Doldurma performansı

Test içeriği (su ısıtıcısı):

• İsimlendirilmiş kapasite (ağırlama yöntemi)
• 24 saatlik doğal enerji tüketimi
• 24 saatlik doğal enerji tüketimi katsayısı
• Sıcak su çıkış hızı

Laboratuvar odasının teknik parametreleri:

• Deneme odası gövdesi: 75 mm kalınlığında 0.6 mm kalınlığında iki taraflı fildişi beyaz renkli çelik levha alev geriletici poliüretan paneli;
• Deneme odası gövde boyutları: 4200*4500*3000mm;
• Test odası kapısı: W ((800+800) × H2200mm;
• Odaya LED tavan lambaları yerleştirilmiştir.
• Test istasyonuna tek fazlı değişken frekanslı gerilim dengelenmiş bir güç kaynağı ve bir ağ prizini yerleştirin.
• Performans laboratuvarı, sabit sıcaklık ve nem doğrultusunda bir klima ile donatılmıştır, sıcaklık kontrolü: 23±2 derece, 20±2 derece; Nem kontrolü:İçerideki nem oranını %30~70RH'da tutun.: (55±5)%RH, (60±5)%RH, 65±5RH%.
• Laboratuvarın zemini beton, su geçirmez, kayma önleyici kiremitlerle döşenmiş ve yere bir drenaj çukuru açılmıştır.Çitler arasındaki mesafe 20 mm.SUS304 kare tüplerden yapılmıştır (25mm*25mm*1.5mm) (kullanıcı tarafından yapılmıştır);

Sabit sıcaklık ve basınç su temini sistemi:

• İlgili standartların gereksinimlerine göre: Farklı özellikler ve farklı örnek kategorileri test sırasında farklı su sıcaklığı gereksinimlerine sahiptir.Gereksinimleri karşılamak ve kullanımı kolaylaştırmak için, su tedarik sistemi iki su kaynağı sağlar: bir düşük sıcaklıklı su ve bir yüksek sıcaklıklı su.Düşük sıcaklıkta su ve yüksek sıcaklıkta su, ısı pompası ve güç destekli iç dolaşım ile ısıtılır.Her biri 1m3 paslanmaz çelik iç tank yalıtım su tankı ile donatılmıştır.
• Su sıcaklık aralığı: düşük sıcaklıklı su: 10-35°C±1°C;
• Su basıncı aralığı: 0.24±0.05MPa;
• Su sertliği aralığı: 0 ′5 mmol/l ± 0,2 mmol/l, otomatik olarak ayarlanabilir;
• Saf su makinesi: 1 m3/s.
• Performans test istasyonunun dört yönlü su kaynağı, elektromanyetik bir akış ölçer, su kaynağı sıcaklığı ve su kaynağı basıncı ölçümü ile donatılmıştır.

Kontrol ve parametre ölçüm sistemi

Kontrol ve parametre ölçüm sistemi esas olarak "parametre gösterme cihazı ve işletim kontrol dolabı" ve "bilgisayar veri işleme sistemi" den oluşur.

Kontrol dolabı

• Çeşitli test işlemlerini kontrol etmek ve laboratuvar ortamının sıcaklığı ve nemliği, su tüketimi, elektrik tüketimi gibi çeşitli parametreleri doğrudan ölçmek.Su basıncı, ve test edilen her çamaşır makinesinin su sıcaklığını sensörden geçirerek göstermek için sayacıya gönderir.veri güvenilirliği ve test doğruluğunu sağlamak için yüksek hassasiyetli marka ürünleri kabul etmekParametreler şöyle:
• Çevre sıcaklığı ve nem ölçümü: sıcaklık -10 ̊60°C ± 1°C, nem 10 ̊90% ± 3%.
• Çamaşır makinesinin elektrik tüketimi ölçümü:
• Model Numarası: Yokogawa WT310 Çok fonksiyonel metre (harmonik fonksiyonlu bunlardan biri).
• Spesifikasyon: Voltaj, akım, elektrik enerjisi.
• Ölçüm doğruluğu: 0,25% FS + ± 0,25 okuma.
• Su basıncı ölçümü: 0 ̊ 0,5 MPa ± 0,5% FS.
• Su sıcaklığı ölçümü: Pt100, verici, çözünürlük 0,1°C.
• Su akışı ölçümü: Yokogawa AXG serisi, 3 L/dakika 100 L/dakika ± 0,5% FS.

Veri işleme sistemi (Yemek yıkama makinesi):

• Yazılım Windows işletim sistemine dayanmaktadır. C# kullanılarak derlenmiştir. Zengin bir grafik arayüzüne sahiptir. Tablolara ek olarak, trend çizelgesinde de görüntülenebilir ve basılabilir.
• Laboratuvar testi gösterimi raporundaki veriler tümüyle (termokopül sıcaklığı, ortam sıcaklığı ve nemliği, güç, voltaj, akım, frekans vb.) içerir.,Tarihsel veri sorgulaması fonksiyonu ile, herhangi bir zamanda (sınav sırasında da dahil) gözden geçirilebilir ve yazdırılabilir.
• Tüm anahtar veri alma kartları, iletişim kartları vb. marka ürünleridir.
• Yazılım penceresi arayüzü İngilizce olarak görüntülenir. Dost canlı insan-bilgisayar arayüzüne sahiptir. Gerçek zamanlı olarak verileri kaydedebilir ve depolayabilir. Kağıtsız işleyişi tamamen gerçekleştirebilir.Bu işlevi anlamak kolay olmayabilir., ama operasyon istikrarlı ve güvenilir.
• İletişim yoluyla doğrudan toplanan veriler şunları içerir: laboratuvar çevre sıcaklığı ve nemliği, voltaj, akım, nem, su basıncı, su sıcaklığı ve su hacmi.
• Referans bulaşık makinesinin ve diğer analitik aletlerin verileri manuel olarak girilir.
• Bilgisayar, doğrudan toplanan ve manuel olarak girilen verileri otomatik olarak hesaplar ve işler ve sonuçları otomatik olarak bir raporda oluşturur ve kaydeder.
• Diğer gereksinimler, tedarikçi tarafından sağlanan yazılımı temel alır ve özel işlem her iki taraf tarafından müzakere edilir.

Güç kaynağı:

• Test odası için güç kaynağı: Taraf A, Taraf B'nin elektrik kontrol dolabına 100kVA sağlar.
• Test edilen makine için güç kaynağı: tek fazlı değişken frekanslı düzenlenmiş güç kaynağı 15kVA (sınav istasyonu)
• Sınav güç kaynağı karakteristik gereksinimleri: voltaj istikrarı: ≤1%; frekans istikrarı: ≤0,5%

Yazılım göstergesi:
