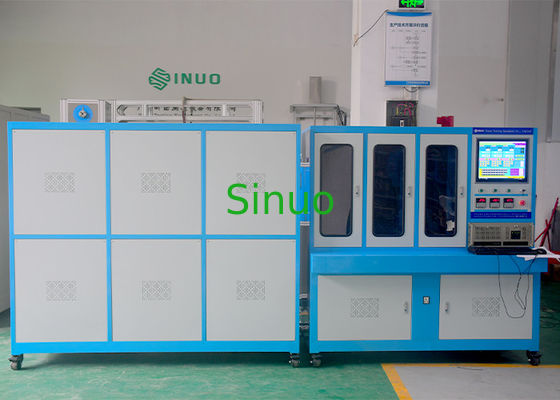

IEC60898-1 Devre kesicisinin çıkma özellikleri test makinesi

MOQ:	1
fiyat:	Customized
Standart ambalaj:	kontrplâk
teslim süresi:	20 gün
Ödeme yöntemi:	L / C`` T / T, Western Union, MoneyGram
Tedarik kapasitesi:	Ayda 20 set

Ayrıntılar Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Marka adı

Sinuo

Sertifika

Calibration Certificate (Cost Additional)

Model numarası

SN6616

Applied Standard:

IEC60898-1

Applied Clause:

9.8, 9.9 and 9.10

Test Station:

Customizable

Sample Specification:

2.5~125A

Output AC Current:

1~320A

Output AC Voltage:

Vurgulamak:

IEC 61000-4-12 EMC Test Ekipmanı

4KV EMC Test Ekipmanı

Ringing Wave Signal Test Generator

Ürün Tanımı

IEC60898-1 Devre kesicisinin çıkma özellikleri test makinesi

Ürün Özet:

Deneme ekipmanları standart gereksinimlere göre tasarlanmış ve üretilmiştir.

IEC60898-1 9. madde.8, 9.9 ve 9.10, IEC60947-1 Bölüm 7.2.1 ve benzeri.

Bu devrim kesici, belirtilen süre içinde çalışıp çalışmadığını görmek için test etmek için 1.13 kat, 1.45 kat ve 2.55 kat değerli akım uygulanır gereksinimlerine uygun olduğunu doğrulamak için yapılır.Sınav ekipmanı ayrıca devre kesicinin anlık çıkış özelliklerini de test edebilir, yani zamanın atlayıp atlamadığını test etmek için 3 ila 20 kat değerli akımı uygulayabilir.Aynı zamanda standart 28 günlük test ve sıcaklık artışı test gereksinimlerini karşılar..

Fabrikadan ayrılmadan önce kalıplı vaka devre kesici ve minyatür devre kesici testleri için uygundur.Bu devrede kesiciler üreticilerinin elektrik performans test için gerekli bir ekipman.

Teknik parametreler:

Proje özellikleri	Parametre içeriği
Uygulanan standart	IEC 60898-1
Madde	9.99.10
Kontrol yöntemi	18.5 inçlik dokunmatik ekranlı bilgisayar çalışması
Program dili	İngilizce
Test öğeleri	1Minyatür devre kesici gecikme testi 1.13 + 1.45In; 2.55In 2. Miniatür devre kesici anlık test 3-20In 3Minyatür devre kesici sıcaklık artışı testi 4Minyatür devre kesici için 28 günlük test.
Test istasyonu	1 istasyon
Girdi gücü	AC380V 50Hz 40kVA
Gecikme yolculuğu parametreleri
Çıkış AC akımı	1~320A
Çıktı AC voltajı	1-5V
Çıkış akımı kanalı	1 kanallı, çoklu P devre kesici bağlantıları, aynı anda birkaç anahtarı test etmek için seri olarak bağlanır (maksimum 3 adet).
Test miniatür kesiciler ürünleri	2.5~125A
Akım çıkış dalga şekli	Sinüs dalgası (düzeltme ekipmanı akım dalga şekli çarpımı% 5'ten fazla değil, sistem hatası% 3'ten fazla değil)
Akım kontrol yöntemi	Otomatik ayarlama, akım dokunmatik ekranda ayarlanır
Mevcut doğruluk	Sıfır seviye.5
Voltaj doğruluğu	Sıfır seviye.5
Transformör oranı	400/5A
Test süresi	1~999999
Mevcut	1.13 kat akım uygulandıktan sonra, hızla ve otomatik olarak 5 saniye içinde 1.45 kat akıma yükselir.
Dökme	Terminal yöntemi, gecikmeli: bir istasyon, anlık: bir istasyon.
Anlık hareket testi
Dökme	Terminal yöntemi kullanın, gecikmeli: üç istasyon, anlık: bir istasyon.
Çıktı akımı	AC3A2500A
Anlık patlama akımları	3-20 İçeride
Çıktı voltajı	1-5V
Çıktı akımı kanalları	1 kanal
Mevcut doğruluk	0.5 seviye
Karar	1A
Anlık test süresi	≤0.2s
Eylem süresi üst sınır ayarları	1 ~ 200ms
Eylem süresi alt sınır ayarları	1 ~ 200ms
Test istasyonu	1 istasyon
Zamanlama	1~9999ms
Koruyucu fonksiyon:	Kısa devre koruma, aşırı yük koruma, sızıntı koruma
Sıcaklık artışı testi	Normal çalışma koşullarında, devre kesici belirtilen koşullara göre test edildiğinde, devre kesici, işlevini veya kullanım güvenliğini etkileyecek şekilde hasarlanmamalıdır.
Sıcaklık ölçüm kanalı	16 kanal, sıcaklık çözünürlüğü: 0,1 derece (1 kanal oda içindeki ortam sıcaklığını ölçer)
Termokop	T tipi veya K tipi
Sıcaklık eğrisi	Sıcaklık verisi kayıt tablosu ile bilgisayar ekranı
Sıcaklık ölçüm aralığı	0~200 derece
28 günlük test
Test programı	Örnek, AC 30V ve nominal akım ile beslenir, güç açma süresi 21 saat, güç kesme süresi 3 saat ve döngü 28 kez.Terminal sıcaklığı son açma döngüsü sırasında ölçülür., ve başlangıçta ölçülen sıcaklıkla karşılaştırıldığında, sıcaklık artışı değeri standart gerekliliklerle karşılaştırılır.Akım 5 saniye içinde tetikleyici akım değerine yükselir., ve devre kesici belirtilen/önceden ayarlanmış zaman içerisinde çalışmalıdır.
Çıktı voltajı	AC 30V'den fazla
Çıkış AC akımı	AC 3-125A
Zamanında güç	Güçlenme süresi 0-99h, önceden ayarlanabilir
Aktarma süresi	0-99h önceden ayarlanabilir
Dönem sayısı	0-9999 zaman önceden ayarlanabilir
Çökme süresi	kaydedilebilir
Çarpıştırma akımı	3 ~ 200A
Sonuçların değerlendirilmesi	1. Sertleşme sırasında devrelerden kesicinin takılıp takılmaması. Takılıp takılsa, başarısız oldu; takılmadıysa, geçti. 2Sıcaklık artışı karşılaştırması, standart değeri 15K aşarsa, hatalıdır; standart değeri aşmazsa, kabul edilebilir. 3Akım, çıkartma akımına yükseldikten sonra, belirtilen/önceden ayarlanmış zaman içerisinde çalıştırılırsa, kabul edilebilir; belirtilen/önceden ayarlanmış zamanı aşarsa veya çalıştırılmazsa, hatalıdır.
Yapılandırma
Bağlantı kablosu	Sıcaklık artışı testi için kablolar: 1, 1.5İki, iki.5, 4, 6 ve 10, her spesifikasyonun uzunluğu 1 metre ve her spesifikasyon için 5 PCS eşleştirir; 16, 25, 35 ve 50, her spesifikasyonun uzunluğu 2 metre,ve her özellik için 5 PCS eşleştir
Termokop	Tip K, 16 adet, her biri 2 metre uzunluğunda.
Odalardaki sıcaklık kontrolü	1 adet, odayı (RT+5~50°C) ısıtacak Odayı (RT+5~50°C) ısıtarak Her bir odada 1 ısıtıcı eleman. Her bir oda için sıcaklığı ayarlamak ve korumak için kontrol sistemi. Kontrol paneline 1 düzenleyici yerleştirilmiştir.
Donanım	18.5 inç'ten büyük bilgisayar ekranı, WIFI ile
Döşeme deliği	Her bir çalışma istasyonu, kutunun dışındaki aletlerle kolay bir şekilde bağlantı kurmak için iplik delikleri ile donatılmıştır.
Yazılım	Düzenlenebilir program segmentleri, eğri oluşturma, rapor oluşturma ve yazdırma yeteneğine sahip

Ekipmanın özellikleri:

Ekipman odası yüksek kaliteli çelikle kaynaklanmış, plaka kaplanmış ve mühürlenmiştir ve yüzey anti-statik, pas ve korozyon kaplamalıdır.Ekipmanın üst kısmı bir panel ile donatılmıştır., bir güç anahtarı ve çeşitli tel uçları (gecikme çıkış testi için).Güvenilir performans ve güzel görünüm.

Standart IEC60898-1 9. maddesine göre gecikmiş çalıştırma.10.2.1 ya da 9.10.2.2, SN2501C'deki odalar aynı anda bağımsız olarak test edilebilir. IEC60898-1 9. maddesine göre anlık test.10.3.2-9.10.3.4, sadece farklı zamanlarda test edilebilir.

Test türü	Birleştirme 1	Kombinasyon 2	Kombinasyon 3	Kombinasyon 3
Gecikme çıkış testi	√
Anlık çıkış testi		√
Sıcaklık artışı			√	√
28 günlük test prosedürü				√

Oda, RT + 5 ~ 50 °C sıcaklık kontrol aralığındaki bir ısıtma aygıtı ile donatılmıştır, böylece odadaki model numuneler normal ortam sıcaklıklarında kullanılabilir.ve üç yönlü ortam sıcaklığı izleme fonksiyonunu içerir.

Yazılım, standart prosedürün tamamlanmasını beklemek zorunda kalmadan herhangi bir test programının yürütülmesini herhangi bir zamanda sona erdirmeyi sağlamalıdır.Sonlandırma sırasında elde edilen sonuçların saklanması.

Test prensibi:

Bu test ekipmanı düşük voltaj ve yüksek akım çıkışı ilkesini benimser, transformatörün çıkış akımını izole etmek için makinenin büyük akımını kullanır,dokunmatik ekran aracılığıyla mevcut boyutu ayarlar, ve sabit akım kaynağı, akımı otomatik olarak dengeleme fonksiyonuna sahip olan transformatörün çıkış akımının büyüklüğünü ayarlar.Dokunmatik ekran kullanarak test süresini ayarlama ve devre kesicinin kalitesini değerlendirmek için test yolculuğu süresini karşılaştırma seçeneğine sahiptir.

IEC60898-1 Devre kesicisinin çıkma özellikleri test makinesi 0
