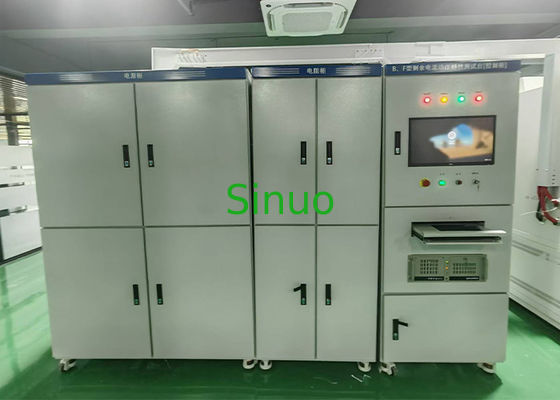

IEC 60898-1 Devre Kesici 500A Artık Akım Test Sistemi

1Çalışma güç kaynağı: üç fazlı dört tel 380V ± 10%.

2Ekipmanın gücü: 90KVA.

3Çıkış voltajı: kullanıcı tarafından sağlanır.

4. AC Tip 50Hz AC Geri kalan Akım: 2mA-10A, sürekli ayarlanabilir, doğruluk seviyesi: 0.5 seviye.

20-500A, adım çıkışı, doğruluk seviyesi: 1,5 seviye.

5A-ype Yarım dalga titreşimli kalıntı akımı: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, doğruluk seviyesi: 2.0 seviyesi.

6. 150H, 400Hz, 1000Hz kalan akım: 2mA-10A, doğruluk seviyesi: 0.5 seviye.

7Düz DC akımı: 2mA-10A, doğruluk seviyesi: 1.0 seviye.

8Test frekansı: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Kompozit Dalga (F tipi) 10Hz içeriği 3.5%, 50/60Hz içeriği 13.8%, 1000Hz, içeriği 13.8% içerir.

10Zamanlama doğruluğu: 5ms, çözünürlük 1ms.

11Üç fazlı yük akımı: AC 1-125A, direnç üst üste sabit çıkış.

12Qingzhi elektrik parametreleri: AC 500V / 5A, doğruluk seviyesi: 0.5 seviyesi.

13Otomatik test ara yüzü:

Test öğelerinin otomatik düzenlenmesi ve test verilerinin otomatik kaydedilmesi

Test içeriği:

• AC tipi

(1) 9.9.2, herhangi bir yük olmadığında, test için kalan akımı kullanın.

(2) 9.9.2.1: Geri kalan akım istikrarlı bir şekilde arttığında, eylemin doğruluğunu doğrulayın.

(3) 9.9.2.2: Geri kalan akım kapandığında, eylemin doğruluğunu kontrol edin.

(4) 9.9.2.3: Geri kalan sinüzoidal AC akımı aniden ortaya çıktığında, eylemin doğruluğunu doğrulayın.

S tipi: Tablo 2'deki kalan akım ve test süresi aniden eklendiğinde, ürün çalışmaz.

(5) 9.9.2.4: 5In ile 500A arasındaki kalıntı akım değeri aniden ortaya çıktığında doğruluğunu kontrol edin.

Mevcut sınıflar: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Yük altında kalıntı akımla test edilir.

İsimlendirilmiş akımın altında olduğunda, 9'a göre test edilir.9.2.2 ve 9.9.2.3.

(7) 9.9.5 Çalışma fonksiyonu güç kaynağı voltajına bağlı olan RCD'ler için özel test koşulları.

Adlık voltajın 0,85 katı ve 1,1 katı ile test.

• Bir Tipi

(1) 9.21.1.1 Geri kalan titreşimli DC akım artmaya devam ederken doğru çalışmayı doğrulamak

(2) 9.21.1.2 Aniden geri kalan titreşimli DC akım durumunda doğru çalışmanın doğrulanması

(3) 9.21.1.3 Yük altında doğru çalışma. İsimlendirilmiş akımla, 9'a göre test.21.1.1

(4) 9.21.1.4 Geri kalan titreşimli DC akım 0,006A düz DC üzerine yerleştirildiğinde doğru çalışmayı doğrula

• F Tipi

(1) 9.1.2 Birleştirilmiş kalıntı akım sürekli arttığında doğru çalışmayı doğrula.

(2) 9.1.3 Birleştirilmiş geri kalan akım aniden uygulandığında doğru çalışmayı doğrulamak. RCD'nin kırılma zamanını doğrulamak, test akımı 1.4In x 5In olarak kalibre edilmiştir.

(3) 9.1.4 Dört kutuplu F tipi RCD'nin sadece iki kutup güçlendirilmişken kalıntı akım ortaya çıktığında doğru çalışmasını doğrulamak.

Dört kutuplu ürünü 9'a göre test edin.1.2, ama sadece nötr iletken ve hatlardan birini test edin.

(4) 9.1.6 Girme geri kalan akım altında performans doğrulanır. 10Ind zirve akımı ile bir atım uygulanır, ileri yönde 3 kez ve geri yönde 3 kez ölçülür.ve ürün çıkmaz..

(5) 9.1.7 Pulslu bir DC kalıntı akımı 10mA düz bir akımla üst üste konulduğunda doğruluğunu kontrol edin. 10mA düz bir DC kalıntı akımı, nominal frekansta AC kalıntı akım üzerine üst üste koyun.

• B Tipi

(1) 9.2.1.2 Sinusoidal AC kalıntı akımları için doğruluk doğrulama 1000 Hz ve altındaki

a. 30 saniye içinde 0.2In'den Tablo 2'de belirtilen kalan akım eylem değerine yavaşça yükseltilsin.

b. Kesme akımını kontrol edin. Tablo 2'de belirtilen akım aniden ortaya çıkarsa, ürünün çıkış süresini test edin.

Genel RCD: T<0.3s S tipi RCD: 0.13s ≤ T <0.5s

(2) 9.2.1.3 Döner geri kalan akım düz DC geri kalan akım üzerine yerleştirildiğinde doğru çalışmanın doğrulanması.

İsimlendirilmiş frekansta AC kalan akım (AC türü) üzerinde 0,4 kat değerli kalıntı çalışma akımı yerleştirin.

Düz DC kalıntı akımı veya 10mA düz DC kalıntı akımı ( hangisi daha büyükse).

(3) 9.2.1.4 Pulslu DC kalıntı akımı düz DC kalıntı akım üzerine yerleştirildiğinde doğru çalışma

Düz bir DC kalıntı akımı 0.4 kat değerli kalan çalışma akımı veya 10mA'lık düz DC kalan akım (ikisinden daha büyük olan) değerli frekansdaki AC kalan akım üzerine yerleştirilir (Tipi A), 0° açı).

(4) 9.2.1.5 İki fazlı düzlendirici devresinden kalan DC akım üretildiğinde doğru çalışmayı doğrulamak.

a. Ürünün çıkış akımını test etmek için akımı yavaşça 0.2 inçten 2 inçe yükseltin.

b. Tablo 1'de belirtilen akım değerine göre, aniden sızıntı akımı ekleyin ve ürünün çıkış süresini test edin.

(5) 9.2.1.6 Üç fazlı bir güç kaynağının düzleyici devresinde bir DC kalıntı akımı üretildiğinde doğru çalışmanın doğrulanması

a. Ürünün çıkış akımını test etmek için akımı yavaşça 0.2 inçten 2 inçe yükseltin.

b. Tablo 1'de belirtilen akım değeri uyarınca, sızıntı akımını aniden artırın ve ürünün çıkış zamanını test edin.

(6) 9.2.1.7.1 Geri kalan DC akımı düzeltirken yük olmadan düzgün çalışmayı kontrol edin.

a. Ürünün çıkış akımını test etmek için yavaşça 0.2 inçten 2 inç'e yükselt.

b. Ürünün çıkış zamanını test etmek için Tablo 1'de belirtilen akım değerine göre sızıntı akımının ani artışı.

(7) 9.2.1.7.2 Yük altında düzgün çalışmayı düz bir DC kalıntı akımı ile doğrula.

Ürünün çıkartma akımını, akımı yavaşça 0.2 inçten 2 inç'e yükselterek test edin.

(8) 9.2.3 Sadece iki kutup beslendiğinde üç kutuplu ve dört kutuplu B tipi RCD'lerin düzgün çalışmasını doğrulamak.

Test, 9'a göre yapılır.2.1.2 ve 9.2.1.7.1, sadece nötr ve fazlı (tek fazlı) güç sağlayan.

(9) 9.2.4 Sınavdan sonra RCD'nin

2,5 inçlik düz DC'lik bir test akımı ile çalıştırılır.
