IEC 61009-1 Çevre kesicileri Mekanik Şok Deneme Makinesi
| Applied Standard: | IEC 61009-1; IEC 60898-1 | Coil Spring: | Elastik katsayı 25n/mm |
| Drive Mode: | Motor Sürücü Mekanizması Kam | Turntable Angle: | 4-90 ° rotasyon sabit olabilir |
| Drop Height: | 40mm | Load Output: | 0-999999s |
| High Light: | Yankısız Oda Döner Tablası,EMC Test Ekipmanı Döner Tablası,2m EMC Test Cihazı Döner Tablası |
||

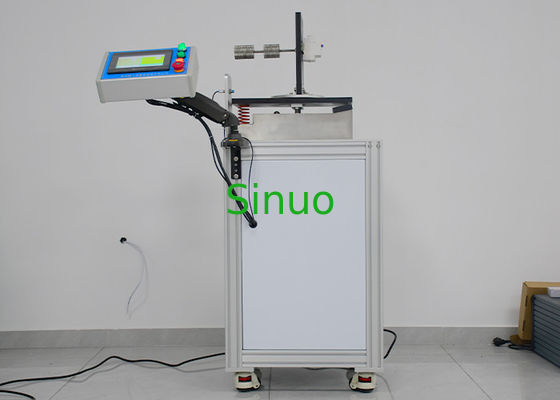

IEC 61009-1 Çevre kesicileri Mekanik Şok Deneme Makinesi
Ürün Özet:
Sınav ekipmanı IEC 61009-1 standart gereksinimlerine uygun:2012, IEC60898-1:2015, vb.
Normal kullanım sırasında mekanik şoklara maruz kalabilecek devre kesici parçalarının çarpma direncini doğrulamak için devre kesici ürününün test edilmesi için kullanılır.
Deneme prensibi: Montaj plakasını devre kesici ile motor kontrol kamı üzerinden kaldırın.ve anında serbest 25N/mm bir elastik katsayısı olan sarmal yayla donatılmış metal durağı plaka düşerBu şekilde 50 kez karşılıklı olarak yapılır ve numune diğer üç 90 derece yönünü devreye sokar ve testi 50 kez tekrarlar.
Özellikler: 1. PLC kontrolü, dokunmatik ekran işlevi, servo motor sürücüsü, hassas kontrol.
2Düşme yüksekliği, sapma olmaksızın camın eksantrik mesafesine göre belirlenir.
3. Yiheda özel elastik katsayısı spiral yayı benimsemek.
4Döner masası 4-90° döndürülebilir, bu da devre kesicinin tüm yönlerdeki çarpma direnci testini gerçekten taklit eder.
Teknik parametreler:
| Model | SN2506 |
| Test istasyonu | Bekar |
| Elektrikli kontrol yöntemi | PLC akıllı entegre kontrol, insan-makine dokunmatik arayüzü işleyişi |
| Sürüş Modu | Motorlu tahrik mekanizması kamerası |
| Bobin Yayı | Elastik katsayısı 25N/mm |
| A tabanı, B platformu, C tahtası. | Ağacı, siyah boya |
| Düşme yüksekliği | 40 mm |
| Dönerleme masası | 4-90° dönme sabitlenebilir |
| Ağırlıklar | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| Test sayısı | 0-999999 kez, dokunmatik ekran önceden ayarlandı |
| Yük çıkışı | 0-999999s, dokunmatik ekran önceden ayarlanmış |
| Boyut | 900 mm × 600 mm × 1350 mm |
| Ağırlık | Yaklaşık 110 kilo. |
| Güç kaynağı | AC380V ± 10% 50Hz, 1kVA |
