IEC 61009-1 Çevre kesici mekanik ve elektrik ömrü testi

IEC 61009-1 Devre Kesici Mekanik ve Elektriksel Ömür Test Cihazı

Standartlar ve Maddeler:

Test ekipmanı, IEC 61009-1:2012, IEC 60898-1:2015 madde 9.11 vb. standartlarının gereksinimlerine uygundur.

Devre kesicisi üzerinde mekanik ve elektriksel ömür testi yapabilir ve destekleyici yük kabini, devre kesicisi üzerinde nominal gerilim ve nominal akım koşullarında yük altında test gerçekleştirebilir. Ayrıca serbest bırakma mekanizmalarını doğrulamak için de kullanılabilir. Test ürünlerinin otomatik kontrolünü tamamlamak için PLC + dokunmatik ekran bağımsız kontrol sistemi kullanılmaktadır. Test sürecinde otomatik kontrol teknolojisi kullanılmakta olup, test sürelerinin istatistiklerini ve özetini tamamlayabilir, kapanma ve açılma sürelerini kontrol edebilir ve kontakların iyi veya kötü olup olmadığını akıllıca değerlendirebilir. Ana kontrol ünitesi olarak dokunmatik ekran ve programlanabilir lojik kontrolör PLC'yi kullanın ve devre kesiciyi açıp kapatmak için tahrik gücü olarak silindiri kullanın. Otomatik açma ve kapama özellikli devre kesicisi için makine, devre kesici güç kaynağı için DC ve AC güç kaynağı sağlar ve devre kesicinin açılıp kapanmasını kontrol etme etkisi, güç kaynağını kontrol ederek elde edilir.

Özellikler:

1. Ekipman kutusu, genel olarak yüksek kaliteli çelik entegre şasi, püskürtülmüş kaplamalı sızdırmazlık plakası kullanır ve yüzey, anti-statik, paslanma önleyici ve korozyon önleyici ile püskürtülür.

2. Panel ve işlem düğmeleri, ekipmanın sağ tarafına yerleştirilmiştir, kullanımı kolay ve görünüşü güzeldir.

3. Ekipman, bir koruyucu kutu ile donatılmıştır ve güvenlik koruması için test kutu içinde gerçekleştirilir.

4. Ekipman, kalıplanmış kasa devre kesici 3P-4P ürünleri ve 63A～125A akım özelliklerine sahip ürünlerin üretimiyle uyumludur.

5. Çerçeve akımı aynı anda test için kullanılmaz. Ekipman, bir dizi otomatik kapanma ve açma fikstürü ile donatılmıştır. Ekipman akımı, ürün formuna bağlıdır. Örneğin, ürün kapalıyken akım iletkendir ve ürün açıldıktan sonra akım iletken değildir ve döngü sırayla tekrarlanır ve yük akımı ayarlanabilir ve akım 1-125A'dan üst üste bindirilir ve kapanma ve açılma sayısı manuel olarak ayarlanabilir. (Sınırsız, dokunmatik ekran parametre arayüzünde ayarlanabilir) Ekipmanda toplam dört çift fikstür bulunur, aynı anda yalnızca bir ürün test edilebilir ve test güç kaynağı bir settir.

Teknik Parametreler:

Model	SN2503
Elektriksel kontrol yöntemi	PLC akıllı entegre kontrol, insan-makine dokunmatik arayüz işlemi
Test öğeleri	1. Otomatik olmayan açma ve kapama devre kesicisinin ömür testi 2. Otomatik açma ve kapama devre kesicisi enerjili ömür testi
Test ürünü	3~125A, sırasıyla bir kutuplu ~ dört kutuplu minyatür devre kesicinin mekanik ve elektriksel ömür testi ile uyumlu, aynı anda test yapılmıyor
Gezi modu	Devre kesicinin kendi elektromanyetik veya harici silindiri, gezi ve kapanmayı iter
Sürücü modu	Silindir tahriki
Test istasyonu	3 istasyon
Devre kesici bobin gerilim beslemesi	AC0~300V
Gerilim Ayar Yöntemi	Otomatik ayar
Çözünürlük	0. 1V
Doğruluk	2±％
Devre Kesici Bobin Gerilim beslemesi	DC0~60V
Gerilim Ayar Yöntemi	Otomatik ayar
Çözünürlük	0. 1V
Doğruluk	2±％
Kapanma süresi ayarı	1~999.9s
Açılma süresi ayarı	1~999.9s
Açma ve kapama süreleri ayarı	1~999999
Koruyucu Fonksiyon	Aşırı gerilim, aşırı akım, kısa devre
Sesli ve ışıklı alarm cihazı	Test sırasında veya niteliksiz test ürünleri göründüğünde operatörü zamanında hatırlatın
Boyut	1200mm×800mm×1500mm
Ağırlık	Yaklaşık 200 KG

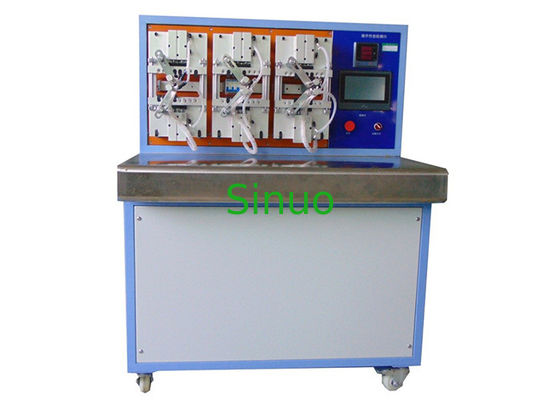

Ayrıntılar Görüntüleme:
