IEC60898-1 Bölüm 9.10 Devre kesici çalıştırma kapsamlı test ekipmanı

IEC60898-1 Madde 9.10 Devre Kesici Gezi Kapsamlı Test Ekipmanı

Ürün Bilgisi:

Bu devre kesici test ekipmanı, müşteriler tarafından sağlanan teknik gereksinimlere göre tasarlanmış ve üretilmiştir. IEC 60898-1 madde 9.10/ GB10963.1-2005 madde 9.10, GB14048.1-2006 madde 7.2.1 ve JB/T8979-2006 madde 8.13 ulusal standartlarına uygundur.

Devre kesicinin gecikmeli açma özelliklerini test edebilir: yani, belirtilen sürede açılıp açılmadığını test etmek için nominal akımın 1,13 katı, 1,45 katı ve 2,55 katı uygulanır.

Ayrıca, devre kesicinin anlık açma özelliklerini de test edebilir, yani belirtilen sürede açılıp açılmadığını test etmek için nominal akımın 3~20 katı uygulanır.

Kalıplanmış kasa devre kesicilerin ve küçük devre kesicilerin çevrimiçi ön teslimat testi için uygundur. Devre kesici üreticilerinin elektriksel performans testi için gerekli bir ekipmandır. Bu ekipman, hızlı ürün kurulumu, otomatik test ve otomatik yargılama işlevlerine sahiptir.

Ekipman kutusu yüksek kaliteli alüminyum alaşımlı çelikten monte edilmiştir, plaka metal ile püskürtülmüş ve yüzey anti-statik, paslanmaz ve korozyon önleyicidir. Ekipmanın üst kısmı bir panel, bir güç anahtarı ve çeşitli özelliklerde (gecikmeli açma testi için) tel uçları ile donatılmıştır. Ekipman makul bir şekilde tasarlanmış, kullanımı kolay, çalıştırılması basit, performansı güvenilir ve görünümü güzeldir.

Test yöntemi:

Bu test ekipmanı, düşük voltaj ve yüksek akım çıkışı prensibini benimser, akım çıkışı için dahili yüksek akım izolasyon transformatörünü kullanır, sabit akım kaynağını kontrol etmek için dokunmatik ekran aracılığıyla akım boyutunu ayarlar ve sabit akım kaynağı, çıkış akım boyutunu ayarlamak için transformatör birincil giriş voltaj boyutunu kontrol eder. Akımı otomatik olarak stabilize etme işlevine sahiptir. Test süresi dokunmatik ekran ekranı aracılığıyla ayarlanır ve devre kesicinin kalitesini değerlendirmek için test açma süresi ile karşılaştırılır.

Ekipman giriş gücü: üç fazlı 380V/50HZ/10KVA;

Kalıplanmış kasa devre kesicilerin test özellikleri: küçük anlık açma özellikleri, gecikmeli açma özellikleri, sıcaklık artışı testi

Kontrol modu: PLC dokunmatik ekran kontrolü

Teknik Parametreler:

1. Sabit sıcaklık odası:

• Sabit sıcaklık odası, sıcaklığı korumak için test makinesi ile birleştirilmiştir: oda sıcaklığı ~ 50 derece, sıcaklık çözünürlüğü 0,1 derece, sıcaklık kararlılığı ± 1 derece.

2. Gecikme açma parametreleri:

• Çıkış AC akımı: 3~350A;
• Çıkış AC voltajı: 0~5V;
• Çıkış akım yolu: 1 yol, çoklu P devre kesici kontakları, birkaç anahtarı test etmek için seri olarak bağlanır;
• Küçük devre kesici ürünlerini test edin: 3~125A
• Akım çıkış dalga formu: sinüs dalgası (düzeltme ekipmanı akım dalga formu bozulması %5'ten fazla değildir, sistem hatası %3'ten fazla değildir)
• Akım kontrol modu: otomatik ayar, akım dokunmatik ekranda ayarlanır;
• Akım doğruluğu: 0,5 seviye;
• Voltaj doğruluğu: 0,5 seviye;
• Transformatör oranı: 400/5A;
• Test süresi: 1~999999s;
• Akımın 1,13 katı uygulandıktan sonra, 5 saniye içinde otomatik olarak akımın 1,45 katına yükselecektir;

3. Anlık açma testi parametreleri:

• Fikstür: terminal yöntemini benimser, anlık bir istasyon; 1-4P devre kesiciye uyar
• Çıkış akımı: AC 100A~10000A;
• Çıkış akım yolu sayısı: 1 yol,
• Akım doğruluğu: 5 seviye;
• Çözünürlük: 1A
• Anlık test süresi ≤0,2s;
• Eylem süresi üst limit ayarı: 1~200ms;
• Eylem süresi alt limit ayarı: 1~200ms;
• Test istasyonu: 1 istasyon
• Ekipman kontrol yöntemi: PLC+dokunmatik ekran kontrolü
• Zamanlama süresi: 1~999ms;
• Koruma fonksiyonu: kısa devre koruması, aşırı yük koruması, kaçak koruması;
• Ortam sıcaklığı: 0 ~ +40℃;
• 15) Bağıl nem: (20 ~ 90)%RH;
• Şasi boyutu: uzunluk 100*genişlik 780*yükseklik 1600

4. Sıcaklık artışı testi:

• Devre kesici normal çalışma koşullarında ve belirtilen koşullara göre test edildiğinde, her bir bileşenin sıcaklık artışı Tablo 7'de belirtilen limit değerini aşmayacaktır;
• Devre kesici, işlevini veya güvenli kullanımını etkileyecek şekilde hasar görmemelidir;
• 8 kanallı sıcaklık ölçümü, sıcaklık çözünürlüğü 0,1 derece;
• Sıcaklık artışı testi için teller: 1, 1.5, 2, .5, 4, 6, 10, her bir özellik 1 metre uzunluğunda, her birinden 5 adet;
• Sıcaklık artışı testi için teller: 16, 25, 50, her bir özellik 2 metre uzunluğunda, her birinden 5 adet;
• Sıcaklık artışı için özel yapıştırıcı: 1 şişe;
• Yapıştırıcı çözme suyu: 1 şişe;
• Ölçüm aralığı 0~200 derece;
• Termokupl modeli: T tipi;
• Sıcaklık eğrisi ekranı ile; Sıcaklık verileri kayıt tablosu ile.

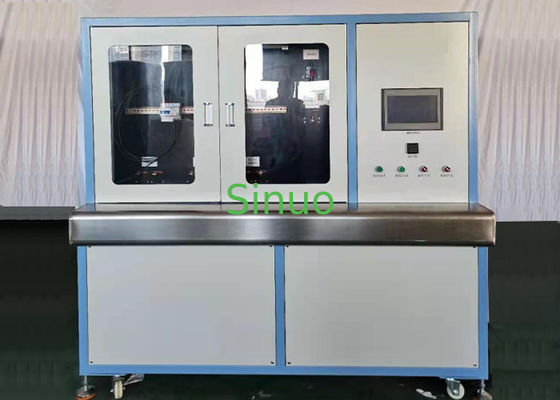

Örnek Ekran:
