IEC 61009-1 Devre kesicisi 500A için kalıntı akım testçisi

IEC 61009-1 Artık Akım Devre Kesici Test Cihazı 500A

Ekipmana Genel Bakış:

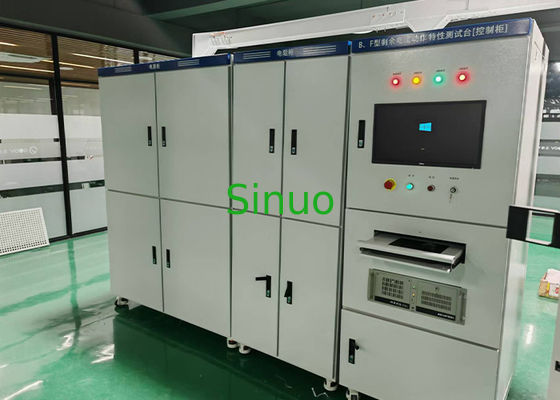

1. Kaçak Kontrol Kabini:
Kaçak kontrol kabini temel olarak üç kaçak test cihazından (S1 kapalı kaçak, B tipi 10A kaçak ve 500A kaçak) ve kontrol devresinden oluşur.
Şu anda kullanımda olan tüm artık akım devre kesicilerin (RCCB'ler) kapsamlı testini destekler, bunlar şunlardır:

• AC Tipi(50Hz sinüs dalgası AC)
• A Tipi(50Hz sinüs dalgası AC + titreşimli DC)
• F Tipi(değişken frekanslı AC ve bileşik dalgalar)
• B Tipi(çok fonksiyonlu tip)

Aşağıdaki gibi çeşitli artık akım formları üretebilir ve test edebilir:

• 150Hz, 400Hz, 1000Hz ve altındaki frekanslarda sinüzoidal AC artık akımlar
• Düzgün DC artık akım üzerine bindirilmiş AC artık akım
• Düzgün DC artık akım üzerine bindirilmiş titreşimli DC artık akım
• İki fazlı veya çok fazlı doğrultucu devreleri tarafından üretilen titreşimli DC artık akım
• Düzgün DC artık akım

2. Otomatik Kontrol Sistemi:
Otomatik kontrol sistemi öncelikle şunlardan oluşur:

• Advantech endüstriyel bilgisayar (i7 CPU, 8G RAM)
• 21,5 inç LCD monitör
• MCGS dokunmatik panel HMI
• Qingzhi elektriksel parametre toplama modülleri
• Omron PLC
• Çeşitli alçak gerilim kontrol bileşenleri
• Örnekleme transformatörleri ve diğer destekleyici parçalar

3. 125A Yük Akımı:
Yük sistemi, 1A'dan 125A'ya kadar ayarlanabilen tamamen dirençli bir yük, belirli değerlere sahip (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A) çoklu paralel dirençlerden oluşur.
Yük anahtarlaması kontaktörler tarafından kontrol edilir, otomatik ayarlama ve üç fazda eş zamanlı çalışma.

Teknik Parametre

Test İçeriği

AC Tipi
(1) Yük yokken, testi yapmak için artık akımı kullanın.

(2) Artık akım sürekli arttığında, eylemin doğruluğunu doğrulayın.

(3) Artık akım kapandığında, eylemin doğruluğunu doğrulayın.

(4) Artık sinüzoidal AC akımı aniden ortaya çıktığında, eylemin doğruluğunu doğrulayın.

S tipi: Tablo 2'deki artık akım ve test süresi aniden eklendiğinde, ürün açılmaz.

(5) Artık akım değeri 5In ile 500A arasında aniden ortaya çıktığında, doğruluğu doğrulayın.
Akım dereceleri şunlardır: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Yük altındayken, artık akımla test edin.
Nominal akım altındayken, 9.9.2.2 ve 9.9.2.3'e göre test edin.

(7) Çalışma işlevi güç kaynağı gerilimi ile ilgili olan RCD'ler için özel test koşulları.
Nominal gerilimin 0,85 katı ve 1,1 katı ile test edin.

A Tipi
(1) Artık titreşimli DC akımı artmaya devam ettiğinde doğru çalışmayı doğrulayın

(2) Aniden bir artık titreşimli DC akımı meydana geldiğinde doğru çalışmanın doğrulanması

(3) Yük altında doğru çalışma. Nominal akımla, 9.21.1.1'e göre test edin

(4) Artık titreşimli DC akımı 0,006A düzgün DC üzerine bindirildiğinde doğru çalışmayı doğrulayın

F Tipi
(1) Birleşik artık akım sürekli arttığında doğru çalışmayı doğrulayın.

(2) Birleşik artık akım aniden uygulandığında doğru çalışmayı doğrulayın. RCD'nin kesme süresini doğrulayın, test akımı 1.4In x 5In'e kalibre edilmiştir.

(3) Sadece iki kutup enerjilendirildiğinde bir artık akım meydana geldiğinde dört kutuplu F tipi bir RCD'nin doğru çalışmasını doğrulayın.
Dört kutuplu ürünü 9.1.2'ye göre test edin, ancak sadece nötr iletkeni ve hatlardan birini test edin.

(4) Ani artık akım altında performansı doğrulayın. 10Ind'lik bir tepe akımı ile bir darbe uygulayın, ileri yönde 3 kez ve ters yönde 3 kez ölçün ve ürün açılmaz.

(5) Titreşimli bir DC artık akımı 10mA'lik bir düzgün akım üzerine bindirildiğinde doğruluğu doğrulayın. Nominal frekansta AC artık akım üzerine 10mA'lik bir düzgün DC artık akım bindirin.

B Tipi
(1) 1000 Hz ve altındaki sinüzoidal AC artık akımlar için doğru çalışmanın doğrulanması
a. 30 saniye içinde 0,2In'den Tablo 2'de belirtilen artık akım eylem değerine yavaşça artırın.
b. Kesme akımını doğrulayın. Tablo 2'de belirtilen akım aniden ortaya çıkarsa, ürünün açma süresini test edin.
Genel RCD: T＜0.3s S tipi RCD: 0.13s ≤ T ＜0.5s
IEC 62423 Devre Kesici 500A Artık Akım Test Sistemi 0

(2) AC artık akımın düzgün DC artık akım üzerine bindirilmesi durumunda doğru çalışmanın doğrulanması.
Nominal frekansta (AC tipi) AC artık akım üzerine nominal artık çalışma akımının 0,4 katını bindirin.
Düzgün DC artık akım veya 10mA düzgün DC artık akım (hangisi daha büyükse).

(3) Titreşimli DC artık akım düzgün DC üzerine bindirildiğinde doğru çalışma artık akım
IEC 62423 Devre Kesici 500A Artık Akım Test Sistemi 1
Nominal frekanstaki (A Tipi, 0° açı) AC artık akım üzerine, nominal artık çalışma akımının 0,4 katı veya 10mA'lik (hangisi daha büyükse) bir düzgün DC artık akım bindirilir.

(4) Bir DC artık akım iki fazlı bir doğrultucu devresi tarafından üretildiğinde doğru çalışmayı doğrulayın
a. Akımı 0,2In'den 2In'e yavaşça artırarak ürünün açma akımını test edin.
b. Tablo 1'de belirtilen akım değerine göre, aniden kaçak akım ekleyin ve ürünün açma süresini test edin.
IEC 62423 Devre Kesici 500A Artık Akım Test Sistemi 2

(5) Bir DC artık akım üç fazlı bir güç kaynağının bir doğrultucu devresinde üretildiğinde doğru çalışmanın doğrulanması
a. Akımı 0,2In'den 2In'e yavaşça artırarak ürünün açma akımını test edin.
b. Tablo 1'de belirtilen akım değerine göre, kaçak akımı aniden artırın ve ürünün açma süresini test edin.
IEC 62423 Devre Kesici 500A Artık Akım Test Sistemi 3

(6) Düzgün DC artık akım varken yük yokken doğru çalışmayı doğrulayın
a. 0,2In'den 2In'e yavaşça artırarak ürünün açma akımını test edin.
b. Tablo 1'de belirtilen akım değerine göre kaçak akımı aniden artırarak ürünün açma süresini test edin.
IEC 62423 Devre Kesici 500A Artık Akım Test Sistemi 4

(7) Yük altında, düzgün DC artık akımla doğru çalışmayı doğrulayın.
Akımı 0,2In'den 2In'e yavaşça artırarak ürünün açma akımını test edin.

(8) Sadece iki kutup beslendiğinde üç kutuplu ve dört kutuplu B tipi RCD'lerin doğru çalışmasını doğrulayın.
Testi 9.2.1.2 ve 9.2.1.7.1'e uygun olarak gerçekleştirin, sadece nötr ve faz (bir faz) gücü sağlayın.

(9) Testten sonra, RCD'nin 2.5In düzgün DC'lik bir test akımı ile açıldığını doğrulayın.

Akım Çıkış Dalga Biçimi

1. Tip A 0°

2. Tip A 90°

3. Tip A 135°

4. AC Tipi

5. DC+

6. AV Tipi 1000Hz

7. DC2P

8. Bileşik Dalga

9. Eylem süresi AC300mA

10. Eylem süresi DC1000mA
