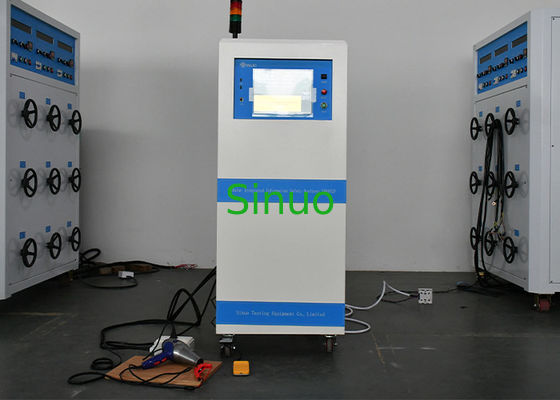

IEC 61009-1 Devre Kesici Modüler Entegre Bilgi Güvenlik Analizörü

IEC 61009-1 Devre kesicisi modüler entegre bilgi güvenlik analizatörü

Ürün İncelemesi:

Bu elektrikli güvenlik denetim ekipmanları IEC 61009-1 de dahil olmak üzere birçok uluslararası standarda uymaktadır:2012, IEC 60898-1:2015 (Bölüm 9.7), diğerlerinin yanı sıra, yedi ana test fonksiyonunu içerir: AC gerilimine dayanır, DC gerilimine dayanır, yalıtım direnci, topraklanma sürekliliği, sızıntı akımı,Güç ölçümü, ve düşük voltajlı çalıştırma doğrulama.

Son nesil modüler güvenlik uyumluluk analizatörü olarak, sistem, güvenlik test fonksiyonlarının esnek yapılandırılmasını sağlayan son derece entegre bir mimariyi benimser.Kesintisiz bilgi bağlantısını destekler ve gerçek zamanlı veri edinimi gibi yetenekler sunar.Bu gelişmiş tasarım, akıllı, ağlı üretim ortamları ve IoT tabanlı fabrika denetim sistemleri için ideal bir çözüm haline getiriyor.

Yapı ve Özellikleri:

• Modüler Tasarım:Bağımsız işlevsel kartlarla tamamen modüler bir yapıyı benimser. Çoklu test fonksiyonları esnek bir şekilde seçilebilir ve gereksinimlere göre özelleştirilebilir,Yenilikçi bir satış ve hizmet sisteminin geliştirilmesine destek.

• Paralel test yeteneği:Dayanma voltajı, yalıtım direnci ve topraklama sürekliliğinin eşzamanlı testini destekler, genel test süresini önemli ölçüde azaltır ve verimliliği artırır.

• Akıllı Hata TanımıModüler mimarisi ve uzaktan yükseltme yeteneği ile birlikte,Hızlı sorun giderme ve bakımı sağlar..

• Uzaktan Yazılım Güncelleme: Uzak yazılım güncellemelerini destekler, uygulama sorunlarının zamanında çözülmesini sağlar ve gelişen özelleştirme ihtiyaçlarını karşılar.

• Yüksek Hızlı Çıkış:50 milisaniyede test nesnesinden geri kalan voltajın güvenli bir şekilde boşaltılmasını sağlayan patentli hızlı boşaltma teknolojisini kullanır.

• Gelişmiş Güvenlik Koruması (GFI):Büyük voltajlı devre ile kazara insan temasının tespit edildiği durumlarda,Sistem elektrik çarpmasını önlemek ve operatör güvenliğini sağlamak için otomatik olarak çıkışı kesiyor..

• Kablosuz Bağlantı:Dahili WiFi modülü, kablosuz ağlara veya mobil bağlantı noktalarına bağlantıyı destekler, bu da uzaktan teşhis, yazılım yükseltmeleri ve entegre akıllı fabrika uygulamaları için veri aktarımını sağlar.

• Entegre güç kaynağı: Gerçek zamanlı ayarlanabilir voltaj ve frekans çıkışları sağlayabilen yerleşik değişken frekanslı bir güç kaynağı içerir. Standart yapılandırma 6 kVA'ya kadar çıkış sunar,İsteğe bağlı olarak daha yüksek kapasite seçenekleri ile.

• Yay hatlarının tespiti:Sınav nesnesinin devrelerinde anormal ark veya kısa devre tespit edebilen, hatalı veya tehlikeli ürünleri etkili bir şekilde tarayan.

• Barkod EntegrasyonuTestleri başlatmak, test öğelerini gruplamak ve veri izlenebilirliğini ve yönetimini geliştirmek için barkodları test verileriyle bağlamak için barkod taramasını destekler.

• Kapsamlı Veri Yönetimi:Eş zamanlı veri görselleştirmesi, ayrıntılı analiz ve raporlamayı kolaylaştıran grafikler ve istatistikler aracılığıyla.Genel veri tabanlarıyla uyumludur ve MES ve diğer kurumsal bilgi sistemleriyle entegrasyonu destekler.

Test içeriği:

Yerleşim direnci (GR)
İsimlendirilmiş çıkış		32A/600mΩ
Çıktı voltaj aralığı		1.0032.00A
Voltaj çözünürlüğü		0.01A
Çıkış voltajı doğruluğu		± ((1% × ayarlanmış değer +3 kelime)
Mevcut dalgalanmalar		≤ 0,4% x Ayar değer/dakika
Çıktı voltajı		3.00-8.00V AC
Karar		0.1V
Çıkış frekansı		50Hz/60Hz
Frekans doğruluğu		±0,1Hz
Üst/alt direnç ayarları		0.1-600mΩ
Direnç aralığı	0.1-600mΩ	1.00 ¥10.00A
	0.1 Rm Ω R= ((6400/ ayarlı akım değeri) m ω	10.1064.00A
Direnç ölçümünün çözünürlüğü		0.1/1mΩ
Direnç ölçümünün doğruluğu		± ((1% × okuma değeri + 3 kelime)
Voltaj ölçüm aralığı		0.00-6.40V AC
Voltaj ölçüm çözünürlüğü		0.01V
Voltaj ölçümünün doğruluğu		± ((1% × okuma değeri + 3 kelime)
Direnç tazminatı		0-100mΩ
Zamanın denemesi		0,0.3-999.9s
Zamanlı çözünürlük		0.1s
Zaman doğruluğu		±(0.2% × okuma değeri +3 kelime)



Dokunma akımı/sızıntı akımı
Test probunun kuruluşu	Yerle temas akımı: G-L, G-N, AUTO (G-L, G-N)
	Yüzeye temas akımı: PH-L, PH-PL
7 tür insan vücudu simülasyon devre (MD) standarttır (opsiyonel özelleştirilmiş insan vücudu ağı)	Doktor A.	GB12113/IEC60990, GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	Doktor C.	GB4943.1/IEC60950-1
	Doktor D.	UL544P
	Doktor E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	Doktor F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	Doktor G.	GB4943.1/IEC60950-1
Test güç kaynağı		Kutupluk Değiştirme: Aç, Kapat, Otomatik
		Yerleşik ve yerleşik olmayan dönüşüm: Açık, kapalı
		Sınav güç kaynağının nötr hattının normal bağlantı durumu ve bağlantı olmaması durumu arasındaki geçiş: AÇIK, AÇIK
Sınav voltaj çıkışı		Tek fazlı, harici bir izolasyon transformatörü veya değişken frekanslı güç kaynağı gerektirir; test için gerekli voltaj ve frekansı sağlar.
Sınav voltajı üst sınır ayarları		0.0V~300.0V AC
Test voltajı alt sınır ayarları		0.0V~300.0V AC
Test voltaj çözünürlüğü		0.1V; 45 Hz ~ 65 Hz
Test voltajı ölçüm aralığı		0.0V~300.0V,45Hz~65Hz
Test voltaj çözünürlüğü		0.1V,45Hz~65Hz
Test voltajı ölçüm doğruluğu		20.0V~300.0V: ±(2% × okuma değeri + 3 basamak)
yük akımı		20A
Aşırı akım koruması		RMS akımı ve yanıt süresi: 25A<3s
		En yüksek akım ve yanıt süresi: 70A<10ms
Dokunma akımı ölçümünün üst sınırı (effektif değer)		0.0mA ∙ 20,000mA
Dokunma akımı ölçüm alt sınırı (RMS)		0.0mA ∙ 20,000mA
Dokunmatik akım ölçüm çözünürlüğü (RMS)		0.001mA
Dokunmatik akım ölçüm hatan (RMS)	AC	±(1%×okuyucu değer + 3 basamak)
	15Hz≤f≤ 100 kHz	±(1%×okuyucu değer + 3 basamak)
	100 kHz < f ≤ 1000 kHz	±(2% × okuma değeri + 3 basamak)
Dokunma akım telafi aralığı		0.000~1.000mA; otomatik ölçüm; açılabilir veya kapanabilir
Test süresi		0(1 ~ 999.9); 0 sonsuzdur.
Test süresi çözünürlüğü		0.1s
Test doğruluğu		±(% 1 × ayarlanmış değer + 1 kelime)
Test yöntemi		AUTO (G-L, G-N); 1 ve yarım kez her zaman



Yük Gücü
Güç üst/alt sınır ayarları		0.0?? 6000W
Güç ölçüm aralığı		0.0-999.9W,1000-6000W
Güç ölçüm çözünürlüğü		0.1W,1W
Güç ölçüm doğruluğu	PF>0.9	±(0,1%×okuyucu değer+0,1%×aralık)
	PF≤0.9	±(0,4%×okuyu değeri+0,1%×aralık)
Voltaj ölçüm aralığı		0.0-300.0V
Voltaj ölçüm çözünürlüğü		0.1V
Voltaj ölçümünün doğruluğu		±(0,1%×okuyucu değer+0,1%×aralık)
Test süresi		0,0.3~999.9s
Zaman çözünürlüğü		0.1s
zaman doğruluğu		±(0.2%×açıklama değeri+1 kelime)



Düşük voltajlı başlangıç
Mevcut üst/alt sınır ayarları	0.00-20.00A
Mevcut ölçüm aralığı	0.000-9.999A,10.00-20.00A
Mevcut ölçüm çözünürlüğü	0.001A/0.01A
Mevcut ölçüm doğruluğu	±(0,1%×okuyucu değer+0,1%×aralık)
Voltaj ölçüm aralığı	0.0-300.0V
Voltaj ölçüm çözünürlüğü	0.1V
Voltaj ölçümünün doğruluğu	±(0,1%×okuyucu değer+0,1%×aralık)
Test süresi	0,0.3~999.9s
Zaman çözünürlüğü	0.1s
zaman doğruluğu	±(0.2%×açıklama değeri+1 kelime)



Yapılandırma
İletişim Arayüzü	WIFI, ağ portu, USB, RS232 (eleştirel RS485, CAN)
Boyutlar (W × H × D), mm	550*1360 (alarm lambası olmayan kareler dahil) *600
Aksesuarlar (standart)	Test kutusu, test klemesi, ayak düğmesi, alarm lambası, kullanım kılavuzu



Test arayüzü:
