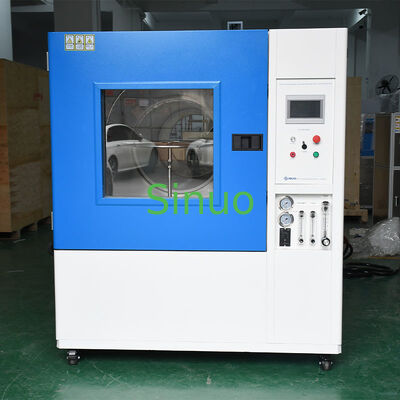

IEC60529 IPX3/IPX4/IPX5/IPX6 Salınımlı Tüp ve Jet Nozul Test Odası

MOQ: 1
Fiyat: Customized
Standart ambalaj: kontrplak
teslim süresi: 30 gün
Ödeme yöntemi: T/T
Tedarik kapasitesi: Ayda 10 Takım
Detay Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
Çin
Marka adı
Sinuo
Sertifika
Calibration Certificate (Cost Additional)
Model numarası
SN4416-1400L
İç Boyut:
1400mm*1400mm*1400mm
Genel Boyut:
1880mm*4200mm*2200mm
Pikap hızı:
1-5 dev/dak
Örnek Rulman:
≤20kg
Salınım Tüpü:
Özelleştirilebilir
Püskürtme Açısı:
±160°
Kontrol ve operasyon:
PLC ve Dokunmatik ekran
Uygulanan Standart:
IEC60529-2013 vb.
Vurgulamak:

Jet Nozul Test Odası

,

IPX6 Salınımlı Tüp Jet Nozul Test Odası

,

Salınımlı Tüp Jet Nozul Test Odası

Ürün Tanımı
IEC60529 IPX3/IPX4/IPX5/IPX6 Salınımlı Tüp ve Jet Nozulu Test Kabini
IEC60529 IPX3/IPX4/IPX5/IPX6 Salınımlı Tüp ve Jet Nozulu Test Kabini, uluslararası standartlara göre elektronik ve elektrikli ürünlerin kapsamlı su geçirmezlik testleri için tasarlanmıştır.
Ekipman Genel Bakış
Doğal su maruziyeti (yağmur, deniz, nehir suyu) ürünlere ve malzemelere her yıl korozyon, solma, deformasyon, mukavemet azalması, genleşme ve küflenme gibi önemli zararlar verir. Elektrikli ürünler, su maruziyetinden kaynaklanan kısa devreler ve yangın tehlikeleri açısından özellikle savunmasızdır. Bu nedenle, muhafaza koruması su testi, ürün güvenilirliği ve güvenliği için esastır.
Uygulama Alanları
  • Dış mekan aydınlatma sistemleri
  • Ev aletleri
  • Otomotiv bileşenleri
  • Elektronik ve elektrikli ürünler
Ekipman Fonksiyonu
Bu ekipman, simüle edilmiş iklim koşulları altında elektronik ve elektrikli ürünlerin, aydınlatma armatürlerinin, elektrik dolaplarının, otomotiv bileşenlerinin ve ilgili parçaların fiziksel özelliklerini ve performansını test eder. Test sonuçları, ürün performansının tasarım iyileştirmesi, doğrulama ve kalite kontrol için gerekli standartları karşılayıp karşılamadığını doğrular.
Uyumluluk Standartları
IEC60529:1989 +A1:1999 +A2:2013 "Muhafazalar tarafından sağlanan koruma dereceleri (IP Kodu)" IPX3, IPX4, IPX5 ve IPX6 testleri içinşekil 4 ve 6.
Ekipman Özellikleri
  • IPX3, IPX4, IPX5 ve IPX6 su geçirmezlik derecelendirme testleri için uygundur
  • Dayanıklılık için fırınlanmış emaye kaplamalı yüksek kaliteli çelik dış kasa
  • Korozyon direnci için SUS304 paslanmaz çelik iç hazne ve döner tabla
  • Test izleme için dahili LED aydınlatmalı şeffaf gözlem penceresi
  • IPX3/4: IEC60529 şekil 4 spesifikasyonlarına göre R200mm, R400mm ve R600mm salınımlı tüplerle yapılandırılmıştır
  • IPX5/6: IEC60529 şekil 6 spesifikasyonlarına göre sprey nozulu ile yapılandırılmıştır
  • Otomatik ileri/geri dönüş kontrolü ile döner tabla tahriki için yüksek kaliteli step motor
  • Dokunmatik ekran arayüzü ile programlanabilir test süresi: 0-999 dakika
  • 7 inç dokunmatik ekran + Omron elektrikli bileşenlere sahip PLC kontrol sistemi
  • Test sırasında numune güç kaynağı için dahili su geçirmez priz
  • Kapsamlı güvenlik korumaları: kaçak koruması, su kıtlığı koruması, kısa devre koruması
Teknik Özellikler
Teknik Parametreler Temel Parametreler
İç Hazne Boyutu U1400xG1400xY1400mm
Dış Hazne Boyutu U1880xG4200xY2200mm
İzin Verilen Ürün Boyutları Uzunluk ve genişlik ≤1000mm, yükseklik ≤100mm
Döner Tabla Çapı ⌀200mm ve 600mm
Döner Tabla Maksimum Yükü ≤20KG
Döner Tabla Hızı 1-5 dev/dak (ayarlanabilir)
Döner Tabla Dönüşü Her zaman pozitif / pozitif ve negatif dönüşümlü
Akış Ayarı Akış ölçer ile manuel ayar
Test Süresi 0-999 dakika
Numune Güç Kaynağı Test sırasında numune gücü için dahili su geçirmez priz
Su Kaynağı Geri dönüşüm özelliğine sahip dahili 90L su deposu
Toplam Ağırlık Yaklaşık 450kg
Gerekli Alan 4.4m(D)x2.2m(G)x2.4m(Y)
IPX3/4 Salınımlı Tüp Özellikleri
Salınım Tüpü R200mm, R400mm ve R600mm
Nozül-Numune Mesafesi 200mm içinde
Sprey Açıklığı Aralığı 50mm
Salınım Tüpü Salınım Açısı ±60° (IPX3), yaklaşık ±160° (IPX4)
İki Delik Arasındaki Açı 120° (IPX3), 180° (IPX4)
İğne Deliği φ0.4mm
Salınım Hızı IPX3: 15 kez/dak; IPX4: 5 kez/dak
Delik Başına Su Akışı 0.07 L/dak +%5
Sprey Basıncı 80-150Kpa
Not: Standart IPX3: 120°; IPX4: yaklaşık 360° gerektirir. Döner tabla yerleşimi nedeniyle gerçek test sırasında 360° elde edilemez. Döner tabla olmadan 360° elde edilebilir.
IPX5/6 Jet Nozulu Özellikleri
IPX5 Nozulu Jet Açıklığı 6.3mm
IPX6 Nozulu Jet Açıklığı 12.5mm
IPX5 Jet Akışı 12.5±0.625 L/dak
IPX6 Jet Akışı 100±5 L/dak
Su Basıncı Belirtilen su akışına göre ayarlanır
Jet Mesafesi 2.5M (döner tabla merkezinden nozül)
Nozül Sabitleme Yöntemi Mekanik sabitleme
Elektriksel Parametreler
Güç Kaynağı 380V, 50Hz
Ekipman Gücü 5.0KW
Güvenlik Koruması Kaçak koruması, su kıtlığı koruması, kısa devre koruması
Kurulum Gereksinimleri
Alan Kullanımı
  • Uygun drenaja sahip düz zemin
  • Su geçirmez zemin ve duvarlar
  • Zemin taşıma kapasitesi ≥200kg/m²
  • İyi havalandırılmış alan
  • Güçlü titreşim veya elektromanyetik alan yok
  • Yanıcı, patlayıcı, aşındırıcı madde veya toz yok
  • Bakım alanı: 800mm arka, sol, sağ, üst; 1400mm ön
Çevresel Koşullar
  • Sıcaklık: 5℃～35℃
  • Bağıl nem: ≤%85
  • Hava basıncı: 86kPa～106kPa
Güç Kaynağı Gereksinimleri
  • Voltaj/Frekans: AC400V; 50Hz; üç fazlı dört telli + koruyucu toprak
  • Güç: 5.0kW
  • Koruyucu topraklama direnci: <4Ω
  • 2 metre içinde özel kaçak korumalı hava anahtarı
  • Bıçak anahtarları veya prizler izin verilmez
Su Kaynağı Gereksinimleri
  • 4 noktalı musluk ile su basıncı ≥0.2Mpa
  • Ekipmana 2 metre içinde musluk konumu
  • DN15 su borusu tipi (farklıysa adaptör gereklidir)
IPX5-6 Su Testi Ekranı
IPX5-6 water test chamber operational display IPX5-6 water test chamber close-up view
