IEC 60529 IPX3 IPX4 Su Geçirmezlik Test Sistemi Salınımlı Tüp Yağmur Test Cihazı

MOQ:	1
fiyat:	Customized
Standart ambalaj:	Kontrplak kılıfı
teslim süresi:	30 gün
Ödeme yöntemi:	T/T
Tedarik kapasitesi:	Ayda 10 Set

Ayrıntılar Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Marka adı

Sinuo

Sertifika

Calibration Certificate (Cost Additional)

Model numarası

SN444

Yağmur Hız IPX3:

4s/zaman (2 × 120 °)

Yağmur Hız IPX4:

12s/saat (2 × 360 °)

Salıncak açısı:

Maks. ± 175 °

Su akış hızı:

＞10L/dak±5%

Test süresi:

1-99999s

Basınç göstergesi:

0~0.25MPa

iğne deliği:

Φ0.4mm

Su akışı:

Ayarlanabilir

Ürün Tanımı

IEC 60529 IPX3 IPX4 Su Geçirmezlik Test Sistemi Salınımlı Tüp Yağmur Test Ekipmanıt

Standartlara Uygunluk

IEC60529:2013'e göre tasarlanmış ve üretilmiş olan bu test sistemi, elektrikli ve elektronik ürünlerin IPX3 ve IPX4 su geçirmezlik koruma seviyelerini değerlendirmek için kullanılır. Güvenlik ve güvenilirlik doğrulaması için uluslararası su geçirmezlik test standartlarına uygunluğu sağlar.

Uygulama

IPX3~4 salınımlı tüp su geçirmezlik test sistemi, ürünlerin sıçrayan ve püskürtülen suya karşı direncini kontrol etmek için yağmur ve su püskürtme koşullarını simüle eder. Ev aletleri, aydınlatma ürünleri, elektronik cihazlar, otomotiv bileşenleri ve diğer elektrikli ekipmanlarda yaygın olarak kullanılır.

Sistem Bileşimi

Salınımlı Tüp Salınım Cihazı: Yağmur maruziyetini simüle etmek için doğru salınım hareketi sağlar.
Tam Set Salınımlı Tüpler: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, farklı numune boyutlarına uyarlanabilir.
Döner Tabla: Üniform su maruziyeti sağlamak için test numunelerini döndürür.
Akıllı Su Temini ve Kontrol Kabini: Su besleme tankı, pompa ve kontrol sistemini içerir.

Kontrol Sistemi

Akıllı su besleme sistemi, kararlı ve hassas su akışı sağlayan bir PLC, frekans konvertörü ve debimetre ile kontrol edilir. Bu, IEC standartlarına göre doğru ve tekrarlanabilir su geçirmezlik testine olanak tanır.

Temel Özellikler

IEC60529 IPX3/IPX4 su geçirmezlik standartlarına tam uyumludur.
Farklı ürün boyutlarına uyum sağlamak için geniş salınımlı tüp yelpazesi.
Hassas akış düzenlemesi için PLC ve frekans konvertörlü programlanabilir kontrol sistemi.
Gerçek zamanlı izleme ve kararlı performans sunan akıllı su besleme sistemi.
Güvenilir ve tekrarlanabilir test sonuçları sağlayan sağlam yapı.
Ar-Ge laboratuvarları, kalite kontrol merkezleri ve üretim işletmeleri için uygundur.

Teknik Parametreler:

No.	Öğe	Parametreler
1	Su beslemesi	Su akış hızı＞10L/dak±%5, dahil olmayan temiz su. Bu cihaz temiz su filtrasyon ünitesi ile donatılmıştır
2	Salınımlı tüpün boyutu	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm salınımlı tüplerle birlikte gelir, paslanmaz çelikten yapılmıştır
3	İğne deliği	Φ0.4mm
4	İki delik arasındaki dahil açı	IPX3:120°; IPX4:180°
5	Salınımlı tüp salınım açısı	Maks. ±175° önceden ayarlanabilir (Not: standart IPX3:120°; IPX4:360° gerektirir, ancak test sırasında salınımlı tüpün altında döner tabla olduğundan, gerçek test sırasında 360° elde edilemez, eğer döner tabla yoksa, o zaman 360° elde edilebilir)
6	Yağmur hızı	IPX3:4s/zaman (2×120°); IPX4:12s/zaman (2×360°);
7	Su akışı	Salınımın boyutuna ve iğne deliklerinin sayısına göre ayarlanabilir (delik başına 0.07 L/dakX)
8	Test süresi	1-99999S önceden ayarlanabilir
9	Basınç göstergesi	0~0.25MPa
10	Döner tabla	Çap: Φ600mm, dönme hızı: 1r/dak, taşıma kapasitesi: ≤50kgs
11	Yer gereksinimleri	Özel IP su geçirmezlik test odası, zemin aydınlatmalı olmalıdır. Ekipman için kullanılan 10A su geçirmez kaçak anahtarı (veya priz). İyi giriş ve drenaj fonksiyonuna sahip. Zemin montajı.
12	Elektrik kontrolü	PLC & dokunmatik ekran
13	Bu ekipman için güç kaynağı	Tek fazlı AC 220V, 60Hz, 2KW
14	Numune için güç kaynağı	Tek fazlı AC0~220V, 0~16A

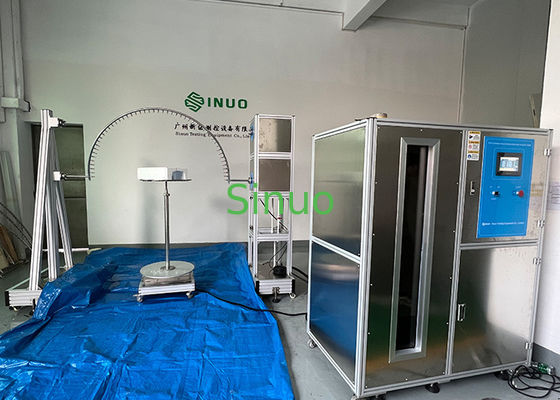

IEC 60529 IPX3 IPX4 Su Geçirmezlik Test Sistemi Salınımlı Tüp Yağmur Test Cihazı 1

IEC 60529 IPX3 IPX4 Su Geçirmezlik Test Sistemi Salınımlı Tüp Yağmur Test Cihazı 2

IEC 60529 IPX3 IPX4 Su Geçirmezlik Test Sistemi Salınımlı Tüp Yağmur Test Cihazı 3
