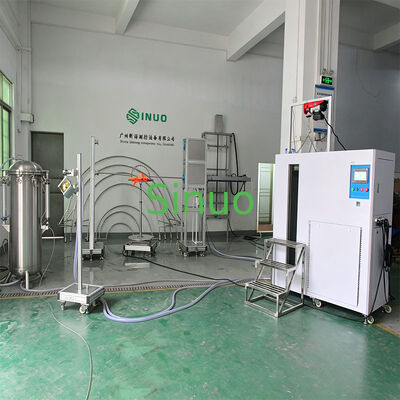

IEC 60529 uyumluluğu için tam IPX1-IPX8 su geçirmez test sistemi
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | PLC programı | Display Device: | Dokunmatik Ekran |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200~R1600 mm |
| IPX7 Tank: | Paslanmaz çelik, 500L | IPX8 Tank: | Çap 0,6 m |
| HAYIR. | Bileşen Adı | IP Kodu | Özellikler |
|---|---|---|---|
| 1 | Dikey Yağmur Damlama Test Aparatı | IPX1~2 | Damlama alanı: 1000mm*1000mm |
| 2 | Salınımlı Tüpler Test Aparatı | IPX3~4 | Çoklu tüp yarıçapı: R200mm ila R1600mm |
| 3 | Püskürtme Memesi | IPX3~4 | Ulaşılması zor alanlar için manuel çalıştırma |
| 4 | Hortum Nozulu | IPX5~6 | Yüksek basınçlı su jeti testi |
| 5 | Entegre Daldırma Odası ve Kontrol Sistemi | IPX7 | Hazne boyutu: 650mm*600mm*1500mm |
| 6 | Derin Daldırma Tankı | IPX8 | Basınçlı kap: φ600*1000mm |
| 7 | Pikap | Aksesuar | φ600mm, 150kg taşıma kapasitesi |
- Motor kontrollü damlama kutusu yüksekliği
- Kir filtreleme için paslanmaz çelik ince filtre
- İğne tıkanmasını önlemek için basınçlı hava sistemi
- Paslanmaz çelik tıbbi iğne nozulları
- Aletsiz nozul değişimi
| Parametre | Şartname |
|---|---|
| Başvuru | IPX1, IPX2 testi |
| Yağmur Alanı | 1000mm × 1000mm |
| Tank Malzemesi | Paslanmaz çelik |
| Damlayan Açıklık | ￠0,4 mm |
| Delik Mesafesi | 20 mm |
| Yağış Akışı | 1mm/Dakika, 3mm/Dakika, kullanıcı ayarlı parametreler (±0,5mm/dak hata) |
| Su Damlama Yüksekliği | 200mm (otomatik kontrollü) |
| Test Süresi | Minimum 10 dakika (kullanıcı tarafından yapılandırılabilir) |
| Gövde Malzemesi | Endüstriyel alüminyum alaşımı |
| Boyutlar (U×D×Y) | 1100×1200×2800mm |
| Parametre | Şartname |
|---|---|
| Su Temini | ＞10L/dak±5% temiz filtrelenmiş su |
| Salınımlı Tüpler | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (paslanmaz çelik) |
| İğne Deliği | Φ0,4 mm |
| Dahil Edilen Açı | IPX3: 120°; IPX4: 180° |
| Dönüş Açısı | Maksimum ±175° (önceden ayarlanabilir) |
| Dönüş Hızı | IPX3: 4 sn/zaman (2×120°); IPX4: 12 sn/zaman (2×360°) |
| Su Akışı | Delik başına 0,07 L/dak (yapılandırılabilir) |
| Test Süresi | 0,01S ~ 99 saat 59 dakika (önceden ayarlanabilir) |
| Basınç Göstergesi | 0~0.25MPa |
| Parametre | Şartname |
|---|---|
| Su Temini | 50~150kpa temiz su |
| Meme Çapı | Harici: Ф102mm; Küresel: SФ75.5mm |
| Delik Yapılandırması | Toplam 121 delik: 1 orta delik, 24 iç delik (30°), 96 dış delik (15°) |
| Delik Çapı | Ф0,5 mm |
| Malzeme | Pirinç |
| Su Akışı | 10L/dak±5% (akış ölçer ile ayarlanabilir) |
| Bölme | IPX4 testi için çıkarılabilir |
| Parametre | IPX5 Spesifikasyonu | IPX6 Spesifikasyonu |
|---|---|---|
| Su Temini | ＞12,5L/dak±%5 temiz su | ＞100L/dak±%5 temiz su |
| Meme Çapı | Ф6.3mm | Ф12.5mm |
| Su Akışı | 12,5±0,625L/dak | 100±5 L/dak |
| Muhafazaya Uzaklık | 2,5~3m | 2,5~3m |
| Test Süresi | ≥1 dak/m² (minimum 3 dakika) | ≥1 dak/m² (minimum 3 dakika) |
| Test Odası Gereksinimleri | Genişlik >3 m, drenajlı | Genişlik >3 m, drenajlı |
- IPX1~IPX6 testi için su temini
- IPX7 suya daldırma testi
- IPX8 testi için su depolama
- Tüm su geçirmez ekipmanlar için otomatik kontrol
- Sabit sıcaklık ve sabit akışlı su temini
- PID sıcaklık kontrolü: oda sıcaklığı ~ 65°C (±3°C)
- Çift akışlı su temini (büyük ve küçük akış)
- IPX7 daldırma otomatik kaldırma braketi
- Paslanmaz çelik ince filtreleme sistemi
- Endüstriyel alüminyum alaşımlı yapı
- PLC kontrollü dokunmatik ekran arayüzü
- Basınçlı kap: paslanmaz çelik tank, çap 0,6 m, yükseklik 1,2 m
- Basınç ayar aralığı: 0 ~ 5bar (özelleştirilebilir)
- Basınç sistemi: paslanmaz çelik pompa + frekans dönüştürücü
- Basınç göstergesi doğruluğu: 0,25 derece, aralık: 6bar
- Test süresi: 0-99 dakika programlanabilir
- Maksimum limit basıncı: 5bar
- Basınç şalteri koruma sistemi
- 3/4 yüksek basınçlı çelik tel hortum bağlantısı
| Parametre | Şartname |
|---|---|
| Döner Tabla Çapı | Ø600mm |
| Pikap Hızı | 1 rpm |
| Eğilebilir Açı | 0° ve 15° konumları |
| Test Dönüş Açısı | 90°, sürekli dönüş |
| Gövde Malzemesi | Endüstriyel alüminyum alaşımı |
| Boyutlar (U×D×Y) | 800×800×250mm |
| Yük Kapasitesi | maksimum 150kg |
| Kontrol | Kontrol kabini aracılığıyla ters çevrilebilir kontrol |
IEC 60529 Uyumluluğu için Eksiksiz IPX1-IPX8 Su Geçirmez Test Çözümü
IEC 60529 Tam özellikli IPX1-IPX8 Entegre Su Geçirmez Test Sistemi, eksiksiz su girişine karşı koruma testi gerektiren üreticiler, test laboratuvarları, sertifikasyon kuruluşları ve araştırma enstitüleri için tasarlanmış kapsamlı bir çözümdür.
Farklı IPX derecelendirmeleri için birden fazla bağımsız sistem gerektiren geleneksel test kurulumlarının aksine, bu entegre çözüm, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 ve IPX8 test yeteneklerini tek bir verimli platformda birleştirir.
Kullanıcılar tek bir yatırımla IEC 60529 ve ilgili uluslararası standartların gerektirdiği tüm su geçirmezlik testlerini gerçekleştirebilir.
Geçerli Standartlar
- IEC 60529
- ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- UL Su Geçirmezlik Testi Gereksinimleri
Temel Avantajlar
✔ IPX1-IPX8 Testi için Tek Entegre Sistem
✔ IEC 60529 Uyumlu Tasarım
✔ Azaltılmış Laboratuvar Alanı Gereksinimleri
✔ Daha Düşük Ekipman Yatırım Maliyetleri
✔ Geliştirilmiş Test Verimliliği
✔ Ürün Geliştirme, Sertifikasyon ve Kalite Kontrole Uygun
Tipik Uygulamalar
- Ev Aletleri
- EV Şarj Ekipmanları
- EV Konektörleri ve Şarj Tabancaları
- Tüketici Elektroniği
- Dış Mekan Elektrik Ürünleri
- LED Aydınlatma Ürünleri
- Pil Paketleri ve Enerji Depolama Sistemleri
- Otomotiv Bileşenleri
- Endüstriyel Kontrol Ekipmanları
Neden Entegre IPX1-IPX8 Test Sistemini Seçmelisiniz?
Birçok laboratuvar damlatma, püskürtme, jetleme ve daldırma testleri için ayrı sistemler kullanır, bu da daha yüksek yatırım maliyetlerine ve artan zemin alanı gereksinimlerine neden olur.
Sinuo'nun entegre IPX1-IPX8 su geçirmezlik test sistemi, kullanıcıların gerekli tüm su girişine karşı koruma testlerini tek bir koordineli çözüm kullanarak tamamlamasına olanak tanır, laboratuvar verimliliğini artırır ve ekipman yönetimini basitleştirir.
İster yeni bir test laboratuvarı inşa ediyor olun ister mevcut tesisleri yeniliyor olun, bu sistem eksiksiz IEC 60529 su geçirmezlik testi için pratik ve uygun maliyetli bir çözüm sunar.
Hangi IPX Testleri Yapılabilir?
| Test | Tanım |
|---|---|
| IPX1 | Dikey Düşen Su Damlaları |
| IPX2 | Eğik Damlama Suyu Testi |
| IPX3 | Salınımlı Tüp Püskürtme Testi |
| IPX4 | Sıçrama Suyu Testi |
| IPX5 | Su Jeti Testi |
| IPX6 | Güçlü Su Jeti Testi |
| IPX7 | Geçici Daldırma Testi |
| IPX8 | Sürekli Daldırma Testi |
Eksiksiz bir IPX1-IPX8 Su Geçirmez Test Çözümüne mi ihtiyacınız var?
✔ Ücretsiz Teknik Danışmanlık
✔ Laboratuvar Planlama Yardımı
✔ Özelleştirilmiş Test Çözümleri
✔ Küresel Kurulum Desteği
24 Saat İçinde Teklifinizi Alın
