IEC61386-1&23 Esnek Hattı Bükme Denetleyicisi 0-360° Düzenlenebilir
  • Adı
  • Adı
  • Adı
  • Adı

IEC61386-1&23 Esnek Hattı Bükme Denetleyicisi 0-360° Düzenlenebilir

MOQ: 1
fiyat: pazarlık edilebilir
Standart ambalaj: Kontrplak durumda
teslim süresi: 10 metre
Ödeme yöntemi: T/T
Tedarik kapasitesi: Ayda 10 Takım
Detay Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
Çin
Marka adı
Sinuo
Sertifika
Calibration Certificate (Cost Additional)
Model numarası
SN1915
Test İstasyonları:
Tek istasyon
Sürüş modu:
Servo Motor Sürücüsü
Bükme açısı:
0–360° ayarlanabilir
Bükme hızı:
0–60 döngü/dak
Bükme Çevrimleri:
0–999,999
Numune sıkıştırma:
Mekanik sıkma
Vurgulamak:

IEC61386 boru bükme test cihazı

,

esnek boru test cihazı 360° ayarlanabilir

,

elektrik borusu bükme test ekipmanı

Ürün Tanımı

IEC61386-1 Esnek Boru Bükme Test Cihazı 0-360° Ayarlanabilir



Ürün bilgileri:


Uygulanabilir Standartlar:
IEC61386-1:2017madde 10.5

IEC61386-23:2021madde 10.5



Numuneler ve Kapsam: Elektrik veya iletişim sistemleri için AC 1000 V ve/veya DC 1500 V'a kadar metal, metalik olmayan ve kompozit borular veya bağlantı parçaları için uygundur.



Test Amacı: Sonlandırmalı boru bağlantı parçalarının bükülme direncine yönelik mekanik performans gereksinimlerini karşılayıp karşılamadığını değerlendirmek.



Test Prensibi: Bir servo motor, esnek boruyu belirtilen hızda ve açıda sağa ve sola bükmek için bir döner tabla tahrik eder. Önceden ayarlanmış döngü sayısı tamamlandığında makine otomatik olarak durur.

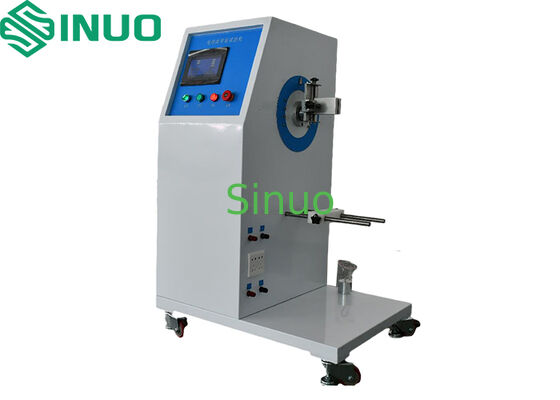

IEC61386-1&23 Esnek Hattı Bükme Denetleyicisi 0-360° Düzenlenebilir 0



Ekipman Yapısı:

Büyük numuneler için büyük alüminyum montaj plakalı servo motor tahriki, salınım ekseninin bağlantı parçasının kablo giriş noktasıyla mümkün olduğunca yakından hizalanmasını sağlar, bu da kablonun ve yükün yanal yer değiştirmesini en aza indirir.



Teknik parametreler:

No.

Öğe

parametreler

1

Güç kaynağı

AC 220 V ±10%, 50–60 Hz, 0,75 kW

2

Test istasyonları

Tek istasyon

3

Elektrik kontrolü

7 inç HMI dokunmatik ekranlı PLC entegre kontrol

4

Tahrik modu

Servo motor tahriki

5

Numune sıkıştırma

Mekanik sıkıştırma, ayarlanabilir sıkıştırma konumu

6

Bükme açısı

0–360° ayarlanabilir (önceden ayarlanmış seçenekler: ±30°, ±45°, ±60°, ±90°)

7

Bükme yönü

IEC61386-1&23 Esnek Hattı Bükme Denetleyicisi 0-360° Düzenlenebilir 1

8

Bükme hızı

0–60 döngü/dak (önceden ayarlanabilir; varsayılan 40 döngü/dak)

9

Bükme döngüleri

0–999.999 önceden ayarlanabilir (varsayılan 5.000 döngü)

10

Destek blokları

Yükseklik Z: ayarlanabilir 0–300 mm

Merkez mesafesi: ayarlanabilir 0–100 mm

Alt pah R2, üst pah R1

11

Genel boyutlar

yaklaşık 800 × 800 × 1300 mm (G × Y × D)

12

Ağırlık

130 kg


Etiketler:

ac hipot test cihazları,

kızdırma teli test cihazları,

elektrik tesisat test cihazları
