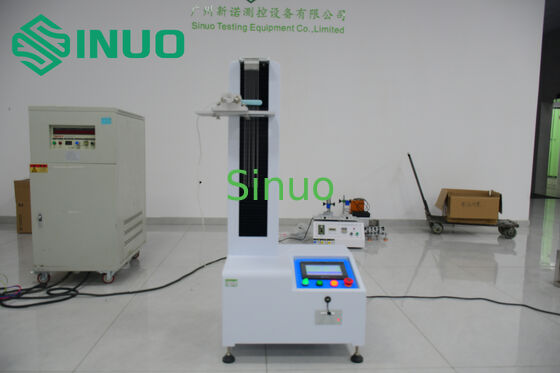

IEC 61855 PLC Akıllı Kontrollü Saç Düzleştirici Gerginlik Tekdüzelik Test Cihazı

PLC Akıllı Kontrollü IEC 61855 Saç Düzleştirici Gerilim Tekdüzelik Test Cihazı

Ürün Bilgileri:

Standart: IEC 61855 madde 5.8, şekil 13 ve 14'e uygundur.

Numune ve kısıtlamalar: Saç düzleştirici.

Test amacı: Saç düzleştiricinin gerilim tekdüzeliliğini tespit etmek için kullanılır.

Test prensibi: Simüle edilmiş saçın sabit ucuna 10 gerilim sensörü monte edilir, bir saç düzleştirici ile yukarıdan aşağıya doğru çekilir, her noktadaki gerilim değeri ölçülür ve karşılaştırma kaydedilir.

Saç düzleştirici geriliminin ölçümü:

Ölçümün amacı, saç düzleştiricinin gerilim tekdüzeliliğini değerlendirmektir.ÖzellikSaç düzleştirici çalıştırılır. 30 s sonra, iki plakaya 20 N kuvvet uygulanır. Saç düzleştirici, teller boyunca 1 mm/s hızla aşağı doğru hareket ettirilir ve hareket mesafesi 60 mm'dir. Hareket sırasında, her teldeki gerilim 0,5 s'de bir okunur ve her bir teldeki ölçülen gerilim (F1, F2, ..., F10) tüm okumaların ortalaması olarak hesaplanır.

F1, F2, ..., F10 kaydedilir.ÖzellikTeknik Parametreler:

ÖğeÖzellikModelSN1122GTest İstasyonuTek istasyonPaslanmaz Çelik İğneler_{Φ1.5, uzunluk>400mm; Düzlük<1mm/m; Pürüzlülük<0.6μm. Bir uç kuvvet sensörüne bağlanır, diğeri fikstür ile sabitlenir. Standart gereksinimlere uyan aralıklı toplam 10 iğne}Düzleştirici Sıkıştırma Kuvveti_{20N, ölçek göstergeli yaylı kelepçe ile uygulanır}Strok0–400mm (fikstür yüksekliği dahil); Varsayılan: 60mm_{Kuvvet Sensörü}Menzil: 5kg (0–50N); Yük doğruluğu: %0,5; Çözünürlük: 0,01N. 6 mm aralıkla düzenlenmiş 10 adetPaslanmaz Çelik İğneler_{Φ1.5, uzunluk>400mm; Düzlük<1mm/m; Pürüzlülük<0.6μm. Bir uç kuvvet sensörüne bağlanır, diğeri fikstür ile sabitlenir. Standart gereksinimlere uyan aralıklı toplam 10 iğne}Düzleştirici Sıkıştırma Kuvveti_{20N, ölçek göstergeli yaylı kelepçe ile uygulanır}Strok0–400mm (fikstür yüksekliği dahil); Varsayılan: 60mm_{Çekme Yönü}Dikey

Düzleştirici Aşağı Çekme Hızı1~10mm/s, servo motor ile hız kontrollü. Varsayılan otomatik hız: 1mm/sGerilim Edinimi

Gerilim sensörü ve verici aracılığıyla PLC tarafından gerçek zamanlı edinme, gerilim eğrisi gösterimi ile
