IEC 62196-1:2014 Uyumlu EV Fişi Takma ve Çıkarma Kuvveti Test Cihazı

MOQ: 1
Fiyat: Customized
Standart ambalaj: kontrplak durumda
teslim süresi: 30 gün
Ödeme yöntemi: T/T
Tedarik kapasitesi: Ayda 10 Takım
Detay Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
Çin
Marka adı
Sinuo
Sertifika
Calibration Certificate (Cost Additional)
Model numarası
SNQC1019S
Test gücü:
10~1000N
Yük doğruluğu:
ABD$
Minimum yük:
0.01N
Yer Değiştirme Çözünürlüğü:
0,01 mm
Ekleme Yönü:
Dikey
Test Hızı:
0,01~100mm/dk
Vurgulamak:

Uyumlu EV fiş testi

,

EV fiş çekme testi

,

IEC 62196-1 Güç Denetleyicisi

Ürün Tanımı

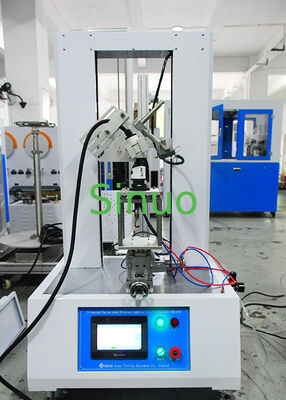

IEC 62196-1:2014 Uyumlu EV Fişi Takma ve Çıkarma Kuvveti Test Cihazı
Ürün Genel Bakışı

Bu IEC 62196-1 EV Fişi Takma ve Çıkarma Kuvveti Test Cihazı, EV fişleri, araç kuplörleri, şarj soketleri ve kilitleme cihazları dahil olmak üzere elektrikli araç şarj konektörlerinin mekanik performansını değerlendirmek için tasarlanmıştır.

Bu test ekipmanı, şarj arayüzlerinin IEC 62196-1:2014 standardında belirtilen mekanik gereksinimleri karşıladığından emin olmak için bağlantı ve ayırma işlemleri sırasında takma kuvvetini ve çıkarma kuvvetini ölçer.

Bir servo motor tahrik sistemi, yüksek hassasiyetli kuvvet sensörü, PLC akıllı kontrol ve dokunmatik ekranlı işletim arayüzü ile donatılmış olan test cihazı, doğru kuvvet ölçümü, otomatik tepe kuvveti kaydı ve gerçek zamanlı kuvvet-yer değiştirme eğrisi analizi sağlar.

Şarj konektörü güvenilirlik doğrulaması için EV şarj cihazı üreticileri, otomotiv bileşen laboratuvarları, üçüncü taraf sertifikasyon kuruluşları ve elektrikli araç test tesisleri tarafından yaygın olarak kullanılmaktadır.

Standart Uyumluluğu:
Standart Açıklama
IEC 62196-1:2014 Fişler, prizler, araç kuplörleri ve araç girişleri – Elektrikli araçların iletken şarjı – Bölüm 1: Genel gereksinimler
IEC 62196-1:2014 Uyumlu EV Fişi Takma ve Çıkarma Kuvveti Test Cihazı
Uygulama

EV Fişi Takma ve Çıkarma Kuvveti Test Cihazı, aşağıdaki ürünlerin mekanik kuvvet testleri için uygundur:

  •    Elektrikli araç şarj fişleri
  •    EV şarj konektörleri
  •    Araç kuplörleri
  •    Araç prizleri
  •    Şarj arayüzü kilitleme mekanizmaları
  •    AC/DC iletken şarj bağlantı sistemleri
Test Fonksiyonları
Test Kalemi Açıklama
Takma Kuvveti Testi Bir EV şarj fişinin soket arayüzüne tamamen takılması için gereken kuvveti ölçer
Çıkarma Kuvveti Testi Şarj konektörünü çıkarmak için gereken çekme kuvvetini ölçer
Kilitleme Cihazı Kuvveti Testi Konektör kilitleme yapılarının mekanik performansını değerlendirir
Kuvvet Eğrisi Analizi Takma ve çıkarma işlemi sırasında kuvvet değişimini kaydeder
Tepe Kuvveti Algılama Test sırasında maksimum kuvvet değerini otomatik olarak yakalar
Ürün Özellikleri
Yüksek Hassasiyetli Kuvvet Ölçüm Sistemi

Test cihazı, gerçek zamanlı kuvvet değişikliklerini yüksek doğrulukla izlemek için hassas bir yük hücresi kullanır. Sistem, tepe kuvveti değerlerini otomatik olarak algılayabilir ve önceden ayarlanmış limit aşıldığında testi durdurabilir.

Servo Motor Kontrollü Hareket

Servo tahrik sistemi, kontrollü hız koşulları altında tekrarlanabilir test sonuçları sağlayarak pürüzsüz ve kararlı dikey hareket sağlar.

Akıllı PLC Kontrolü

Renkli dokunmatik ekran arayüzüne sahip PLC tabanlı bir kontrol sistemi, operatörlerin test parametrelerini ayarlamasına, test durumunu izlemesine ve kuvvet-yer değiştirme eğrilerini rahatça analiz etmesine olanak tanır.

Esnek Test Yapılandırması

Ekipman, müşteri gereksinimlerine göre özelleştirilmiş kuvvet aralıklarını ve farklı şarj konektörü armatürlerini destekler.

Güvenlik Koruması Tasarımı

Dahili aşırı yük alarmı ve kaçak koruma fonksiyonları, test sırasında operasyonel güvenliği artırır.

Teknik parametreler:
Test istasyonu Tek istasyon
Elektrik kontrol yöntemi PLC akıllı entegre kontrol, renkli insan-makine dokunmatik ekranlı işletim
Tahrik modu Servo motor tahriki
Test kuvvet değeri 10~1000N, diğer aralıklar özelleştirilebilir
Yük doğruluğu ±0.5%
Minimum yük göstergesi 0.01N
Yer değiştirme minimum göstergesi 0.01mm
Takma yönü Dikey
Test hızı 0.01~100mm/dak
Test zemini Kalınlaştırılmış yük taşıyan çelik plaka
Kaldırma cihazı Hassas kaydırma
Numune Tutucu Şarj tabancası arayüzü için özel bir armatür, diğer stiller özelleştirilmelidir
Korumak Aşırı güç alarmı, kaçak koruması
Güç kaynağı AC220V±10%/50Hz, güç 1KW
Ekipman boyutu ve ağırlığı Yaklaşık G500*D850*Y1550mm, ağırlık: yaklaşık 120kg
Neden Bu EV Fişi Kuvvet Test Ekipmanını Seçmelisiniz?
  •     IEC 62196-1 EV şarj konektörü test gereksinimlerine uygundur
  •     Takma ve çıkarma kuvvetinin doğru ölçümü
  •     EV şarj konektörü üreticileri ve laboratuvarları için uygundur
  •     Servo kontrollü hareket, kararlı ve tekrarlanabilir testler sağlar
  •     Farklı EV şarj arayüzleri için özelleştirilmiş armatürleri destekler
  •     Elektrikli araç şarj sistemi kalite kontrolü için ideal çözüm
