MIL-STD-810G Yüksek konsantrasyonlu Laminer Hava Akışı Kum ve Toz Deneme Odası

MOQ:	1
fiyat:	Customized
Standart ambalaj:	Kontrplak durumda
teslim süresi:	10 metre
Ödeme yöntemi:	T/T
Tedarik kapasitesi:	Ayda 10 Takım

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Marka adı

Sinuo

Sertifika

Calibration Certificate (Cost Additional)

Model numarası

SN441

Minimum Sipariş Miktarı:

1000 × 1000 × 1000 mm (U×G×Y)

Dış Boyutlar:

7500 × 2500 × 4500 mm (U×G×Y)

Metal ağ açıklığı:

Çap 50μm

Hava akışı hızı:

5m/s±0,5m/s

Sıcaklık Aralığı:

RT±10-80°C

Minimum Sipariş Miktarı:

<%25 bağıl nem

Vurgulamak:

MIL-STD-810G toz test odası

Laminer hava akışı çevre odası

Kum ve toz test ekipmanları

Ürün Tanımı

MIL-STD-810G Yüksek konsantrasyonlu Laminer Hava Akışı Kum ve Toz Deneme Odası

Ürün Özet:

Bu ekipman elektrik ve elektronik ürünlerin, otomobil ve motosiklet parçalarının test edilmesi için uygundur.Kum ve tozun mühürlere ve kaplamalara girmesini önlemek için tozlu ortamlarda mühürlerKullanım, depolama ve nakliye sırasında tozlu ortamlarda elektrik ve elektronik ürünlerin, otomotiv ve motosiklet parçalarının ve mühürlemelerin performansını doğrular.Sınavın amacı, hava akışında taşınan parçacıkların elektrikli ürünlere olası zararlı etkilerini belirlemektir.Test, doğal çevresel faktörler veya araç hareketi gibi insan rahatsızlıklarından kaynaklanan açık tozlu hava ortamlarını simüle etmek için kullanılabilir.

Tasarım Prensibi: Altında toz toplama kapısı bulunan konik bir huni tasarlanmıştır.Bir yüksek basınçlı türbin dolaşım fanı, toz çıkarma limanında (sağ tarafta) kurulur, toz çekilir ve iç odanın dibine gönderilirToz soldan test odasına üflenir ve toz yatay olarak sağa üflenir.Böylece sürekli bir döngü başlıyor..

Uygulanabilir Standartlar:

MIL-STD-810G, IEC 60068-2-68 vb.

Teknik özellikler:

Odanın iç boyutları	1000 × 1000 × 1000 mm ((W × H × D)
Yaklaşık dış boyutlar	Havalandırma borusu dahil olmak üzere yaklaşık 7500×2500×4500 mm (W×H×D) (gerçek boyutlar değişebilir)
Sıcaklık aralığı	RT±10-80°C (düzenlenebilir)
Nem aralığı	<25% RH
İnce toz	≤75um
Kaba toz	≤ 150um
Konsantrasyon	2±0,5 g/m3
Hava akışı hızı	5m/s±0,5m/s;
Talk dozu	2-5kg/m3 ((Bu ekipman 25 kg gerektiriyor)
Standartlar	GB2423.37-2006 Test Lc1 / IEC 60068-2-68
Güç kaynağı	380V±10%V (üç fazlı beş tel, ayrı bir 80A kesicisi ile; kesicinin terminalleri olmalıdır; güç kablosunun en az 10 millimetre kare olması gerekir).
Kirlilik, elektromanyetik radyasyon	İlgili standartları ve gereksinimleri karşılar

Oda Yapısı Özellikleri:

Yapısal yöntem (Entegre denetleyici ve test odası)	1Odanın alt kısmı, toz toplama işlemine yardımcı olan alt toz geri alma motoru ile huni şeklinde. 2Test odası yaklaşık kübik, with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow directionTest odası bir ısıtma fonksiyonuna sahiptir. 3Test odası bir ön işleme odası içerir ve her iki odanın da hava akışı kesitleri aynıdır.Bir hava rehber yelken ön işleme odasına giden hava akışı kanalının girişinin arkasına monte edilirGenel düzenleme boyunca yatay bir laminer hava akışı üretilir. Hava akışı üretmek için bir nefesi cihazı test odasının arkasında yer almaktadır.Hava test odasından çekilir ve hava akışı kanalı üzerinden ön işleme odasına gönderilir.Toz temizleme cihazı dışta ve boru hattı yoluyla bağlıdır.
Dış duvar malzemesi	Yüksek kaliteli SUS304 paslanmaz çelik
İç oda malzemesi	SUS304 paslanmaz çelik
Gözlem penceresi	Oda kapısının büyük bir gözlem penceresi var.
Havalandırma kanalı	Eşsiz hava borusu tasarımı, odanın yüksek bir yoğunlukta laminar hava akışı üretmesini sağlar.
Temel yapı	Bir ön işleme odasından, bir test odasından, bir toz emici kapısından, bir toz toplama kutusundan, dolaşan bir toz üfleme cihazından, bir vakum sisteminden, bir toz depolama tankından, bir akış valfinden oluşur.bir ısıtma sistemi, bir geri akış yelken, bir numune çevirme masası, koruyucu bir ağ, bir konsantrasyon ölçer toz geri dönüş borusu vb.
Gözlem penceresi	Kapı bir gözlem penceresi, bir direnç filmi ısıtma buz önleyici gözlem penceresi ile donatılmıştır.
Işıklandırma	Oda, üst kısmında yüksek yoğunluklu LED aydınlatma ile donatılmıştır, bu da üst kısmındaki ışık ileten bir pencere aracılığıyla odaya ışık yansıtır; bağımsız bir düğme ile kontrol edilir.

Kontrol sistemi:

Dokunmatik ekran	PLC ve Dokunmatik Ekran Akıllı Kontrol Sistemi (SINUO tarafından kendiliğinden geliştirildi)
Konsantrasyon ölçer	Analog kontrol sinyalleri, hassas kontrol için PLC modülüne aktarılır.
Isıtma sistemi	316 Paslanmaz Çelik Isıtma Tel
Vakum sistemi	Basınç düzenleyici valf, nozzle, basınç düzenleyici kiti, bağlantı borusu, vakum pompası
Kontrolör	Programlanabilir bir mantıksal denetleyici (PLC) kullanılır (bu denetleyici, aşağıda açıklandığı gibi çeşitli keyfi kontrol fonksiyonlarına sahiptir). Toz üfleme süresi (durma, üfleme) h/m/s ayarlanabilir Döngü süresi: keyfi olarak ayarlanabilir Önceden ayarlanmış test süresi: 0s99h99m99s keyfi ayarlanabilir Aktı: Kapalı Kapalı
Metal ağ boyutu	50μm nominal tel çapı, 75μm veya 150μm'den daha az nominal tel mesafesi
Fan	Tamamen plastik santrifüj fan

Güvenlik koruma fonksiyonları:

Güvenilir topraklama koruma cihazı;
Sızıntı/açık devre koruması;
Isıtma kısa devre koruması;
Blower motorunun aşırı yüklenmesi koruması;
İş odası için bağımsız aşırı sıcaklık ve sesli/görsel alarm;
Alt voltaj, aşırı voltaj ve faz kaybı koruması;

Ekipmanın kullanım koşulları:

Voltaj: AC 380V±10%, 50 Hz, üç fazlı dört tel + topraklama tel
Çevre sıcaklığı: 5 ̊35°C
Çevre Nemliği: < 85% RH (25°C)
Atmosfer Basıncı: 86 ∼ 106 kPa
Alan Gereksinimleri: Ekipman, işleme ve bakım için etrafında yeterli alan bulunan, iyi havalandırılmış bir test odasına yatay olarak yerleştirilmelidir.

Çevre koşulları: Ekipman alanı güçlü titreşimlerden, güçlü elektromanyetik müdahalelerden, yüksek toz konsantrasyonlarından ve koroziv maddelerden, doğrudan güneş ışığından,veya diğer ısı kaynaklarından gelen doğrudan radyasyon.

Test sistemi göstergesi:

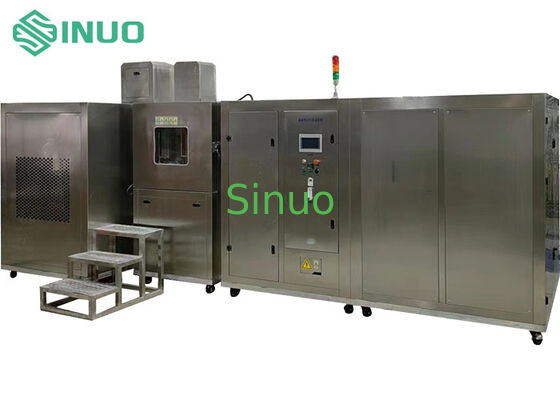

MIL-STD-810G Yüksek konsantrasyonlu Laminer Hava Akışı Kum ve Toz Deneme Odası 3
