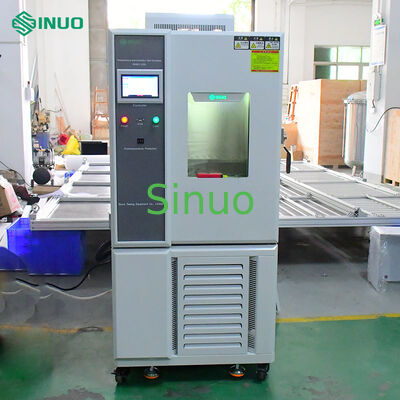

IEC60068-2 Sabit Sıcaklık ve Nem Çevresel Test Odası -40 ila 150°C

Bu sıcaklık ve nem test odası IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 ve IEC 60335-1'in 15. maddesine ve diğer ilgili standartlara uymaktadır.

Elektronik bileşenler, elektrikli ürünler, ev aletleri, plastik malzemeler ve diğer numuneler üzerinde soğuk, sıcak, nem ve kuruluk testleri yapmak için tasarlanmıştır.Test, ürün güvenilirliğini, yüksek/düşük sıcaklık ve nemli koşullarda değişen depolama ve transit sırasında doğrular..

Sıcaklık ve nem aralığı şeması:

• IEC60068-2-1:2007 Çevre Testleri: Bölüm 2-1: Testler: Test A: Soğuk (IDT)
• IEC60068-2-2:2007 Çevre Testleri 2-2 Bölüm: Testler B Test: Kuru ısı (IDT)
• IEC60068-2-78:2012 Çevre Testleri ¢ Bölüm 2-78: Testler ¢ Test Kabinleri: Nemli ısı, sabit durum (IDT)
• IEC60068-2-30:2005 Çevre Testleri: Bölüm 2-30: Testler: Test Db: Nemli ısı, döngüsel (12 saat + 12 saatlik döngü) (IDT)

Birim, aşağıdaki avantajlara sahip tamamen kapalı bir oda tasarımına sahiptir:

• Farklı test gereksinimlerini karşılamak için çok geniş bir sıcaklık ve nem aralığı.
• Sabit bir ısıtma ve nemlendirme performansı sağlayan gelişmiş dengelenmiş sıcaklık ve nem kontrol sistemini benimsiyor.Yüksek doğruluk ve mükemmel istikrarı sağlayarak çevre simülasyonunu gerçekleştiriyor..
• Otomatik olarak değiştirilebilir soğutma devresi: Sistem, ayarlanmış sıcaklık değerlerine göre soğutma döngüsünü otomatik olarak etkinleştirir ve yüksek ortam sıcaklıklarında bile doğrudan soğutma sağlar.Soğutma sistemi birİthalat edilen hermetik kompresörve hava soğutmalı kondansör ünitesi.
• Test numunelerini gerçek zamanlı olarak gözlemlemek için oda kapısına bir görüntüleme penceresi yerleştirilmiştir.

Test odasının standart konfigürasyonu

Soğutma sistemi

Ekran giriş

Ekran gösterimi fonksiyonu

1. Ekran diyalog modunu benimsiyor, herhangi bir tuş girişi gerekmiyor ve ekran doğrudan seçeneklere dokunuyor.
2. Sıkıştırılmış sıcaklık (SV) ve gerçek (PV) değerleri doğrudan görüntülenir.
3. Şu anda çalıştırılan program numarasını, bölümünü, kalan zamanı ve döngü sayısını gösterebilir.
4. Toplu zaman fonksiyonunu çalıştırıyorum.
5. Sıcaklık programı ayar değeri, program eğrisinin gerçek zamanlı görüntüleme fonksiyonu ile grafiksel bir eğri şeklinde görüntülenir.
6. Ayrı bir program düzenleme ekranı ile donatılmış, her sayfada en az 5 sıcaklık, nem ve zaman segmenti girebilir.
7. Çince ve İngilizce istediğiniz zaman değiştirilebilir.
8. Hata uyarısı ekranı görüntülenir.
9. Ekranın arka ışığı ayarlanabilir.
10. Ekran koruma fonksiyonu zamanlayıcı, zamanlayıcı veya manuel kapatma olarak ayarlanabilir.

Program kapasitesi ve kontrol fonksiyonları

1. Kullanılabilir program grupları: en fazla 120 PATTEN.
2. Kullanılabilir bellek kapasitesi: toplam 12000 SEGMENT.
3. Komutların tekrarlanabilir icrası: Her bir komut 3200'e kadar tekrarlanabilir.
4. Program, düzenleme, temizleme ve ekleme gibi işlevlerle konuşma biçiminde oluşturulur.
5. SEGMENTS zaman ayarları 0~99Saat59 Dakika.
6. Programlanabilir zamanlama kontrol modülü cihazı x2 seti.
7. Program hafızası, otomatik başlatma ve çalıştırıldıktan sonra sürekli program çalıştırma.
8. RS-485 veya RS-232 iletişim arayüzü ile.
9. Grafik eğriler, programın yürütülmesi sırasında gerçek zamanlı olarak görüntülenebilir.
10. Dondurma kapasitesinin otomatik ayarlanması ile.
11. Planlı başlatma ve kapatma fonksiyonu ile.
12. Tarih ve saat ayarlama fonksiyonu ile.
13. Anahtar ve ekran kilitleme (LOCK) fonksiyonu.

Denetleyici özellikleri

Teknik göstergeler:

1. 7 inç renkli dokunmatik ekran
2. İki kontrol modu: program/ sabit değer
3. Sensör tipi: iki PT100 girişi (elektronik sensör girişi isteğe bağlı)
4. Çıktı modu: voltaj dürtüsü (SSR) / kontrol çıkışı: 2 (sıcaklık / nem)/2 4-20mA analog çıkış/16 röle çıkışları (pasif)
5. Kontrol sinyali: 8 IS kontrol sinyali/8 T kontrol sinyali/4 AL kontrol sinyali
6. Alarm sinyali: 16 DI dış engelle ilgili alarmlar
7. Sıcaklık ölçüm aralığı: -90.00°C-200.00°C, (iletileri -90.00°C-300.00°C) hata ±0.2°C
8. Nem ölçüm aralığı: 1,0%--100%RH, hata ±1%RH
9. İletişim arayüzü: (RS232/RS485, maksimum iletişim mesafesi 1,2km [optik fiber 30km'e kadar]
10. Arayüz dili tipi: Çince/İngilizce
11. İngilizce giriş fonksiyonu ile donatılmış
12. Bir yazıcı ile kullanılabilir (USB fonksiyonu isteğe bağlı)
13. Çeşitli sinyal kombinasyonu röle çıkışları ve sinyalleri PLC programlama yeteneği olarak adlandırılan mantıksal işlemlere maruz kalabilir (HAYIR, VE, veya, NOR, XOR)
14. Çeşitli röle kontrol yöntemleri: parametre-> röle modu, röle-> parametre modu, mantıksal kombinasyon modu, bileşik sinyal modu
15. Program düzenleme: 120 program grubu programlanabilir ve her program grubu 100'e kadar bölüm programlayabilir

Kontrolörün teknik parametreleri

Doğruluk: sıcaklık ±0,1°C+1 basamak, nem ±1%R.H+1 basamak

Çözüm: sıcaklık ±0,01°C, nem ±0,1%R.H.

Sıcaklık eğimleri: 0.1 ~ 9.9 ayarlanabilir.

Üst ve alt sınır bekleme ve alarm fonksiyonlarına sahiptir.

Sıcaklık ve nem giriş sinyali kuru ve ıslak ampul PT100x2.

9 adet PID kontrol parametresi ayarları, PID otomatik hesaplama.

Otomatik düzeltme ekran fonksiyonu ile kuru ve ıslak ampul
