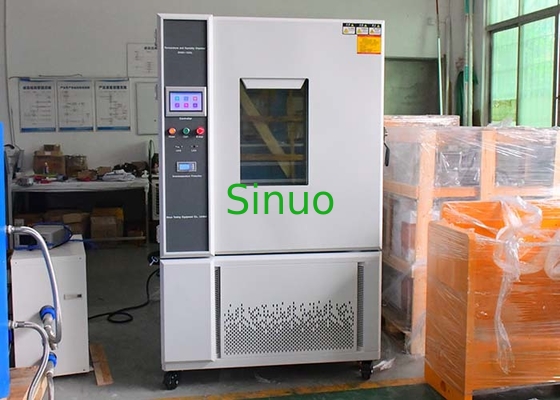

IEC 60068-2-1 Çevresel Test Odası 1000L -70°C ila +150°C

Oda Boyutu

Bir ses seviyesi≤70dB(A)

(Durumsuz bir odada, 25°C'lik bir ortam sıcaklığında ve düşük bir yankıyla ölçülür.Her bir test noktası gürültü kaynağından 1 metre uzaklıkta yatay olarak ve yerden 1 metre yukarıda bulunmalıdır.- Evet.

1Dış duvar malzemesi: A3 levha püskürtme.

2İç duvar malzemesi: fırçalanmış paslanmaz çelik plaka SUS#304.

3Oda termal yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü.

4Oda kapısının yalıtım malzemesi: 100mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü.

1Paslanmaz çelik uzun eksenli santrifugal fanlar: 2 set/90W.

2Fan, ısıtıcı, buharlaştırıcı (uyumsuzlaştırıcı da dahil), drenaj cihazı, basınç dengesi portu, ayarlanabilir hava deflektörü, sıcaklık sensörü

1Gözlem penceresi: 400x600x40mm 3 katmanlı vakum kalınlaştırılmış cam

2. Düz yerleştirilmiş saplar

3Kapı menteşeleri: SUS # 304 ithalat menteşeleri

4. Odada enerji tasarrufu lamba

5Kurşun deliği: φ50mm 1 parça

1Tek parçalı kapı dışarıya açılır, menteşe solda ve sap sağda (kutunun önüne bakıldığında).

2Güvenlik kapısı kilitleme mekanizması ile donatılmış (kapı test odasında açılabilir), kapı kondansiyonun önlenmesi için elektrikli ısı ile donatılmıştır.ve yalıtım camı gözlem penceresinin görünür aralığı (W400×H600mm)Kapı çerçevesi kondansiyona karşı elektrikli bir ısıtma cihazı ile donatılmıştır.

1Fin tipi radyatör şeklindeki paslanmaz çelik elektrikli ısıtıcı

2. Isıtma kontrol yöntemi: SSR (Katı Durum Relay) temassız eşit periyodlu darbe genişliği modülasyonu

3Isıtma gücü: yaklaşık 3KW

1Hitachi veya Emerson düşük sıcaklıklı ve düşük gürültülü scroll kompresör (hava soğutmalı ısı dağılım yöntemi).

2Soğutma yöntemi: hava soğutması

1Test edilecek ürünün ısıtma yükünü etkili bir şekilde gidermek için soğuk kömür akış hızı ayarı cihazının otomatik ayarlanması, Alman/Japon teknolojisiyle senkronize edilmiştir.

2Geleneksel tasarımlarla karşılaştırıldığında, kontrol istikrarı ve yeniden üretilebilirliği daha yüksektir ve güç tasarrufu ve enerji tasarrufu açısından ultra yüksek performans elde eder.

Hitachi veya Emerson düşük sıcaklık ve düşük gürültü scroll kompresörü

1Kondansör ve buharlaştırıcı AC&R çift spoyler tipi alüminyum kanat cihazını benimser.

2Dökme cihazları, ithal ünlü marka soğutma aksesuarlarını kullanıyor.

1Kontrol sisteminin denetleyicisi, soğutma kompresörünün çalışma koşullarını test koşullarına göre otomatik olarak ayarlar.Elektrik ve su tasarrufu ilkesine ulaşmak için çıkış soğutma kapasitesi kontrol edilebilirÖzellikle çalışma neminin %30 elektrik tasarrufu sağlayabilmesi.

2Buharlama basıncı düzenleyici valf.

3. Kompresör geri hava soğutma devre

1Eğimler ve sıcaklık ve nem aynı arayüzde görüntülenebilir

2. Ekran göstergesi sıcaklık ve nem

3. Eğilimler gerçek zamanlı olarak kaydedilebilir

Teknik göstergeler:

1. 7 inç renkli dokunmatik ekran

2İki kontrol modu: program / sabit değer

3Sensör tipi: iki PT100 girişi (elektronik sensör girişi isteğe bağlı)

4Çıktı modu: voltaj darbeleri (SSR) / kontrol çıkışı: 2 (sıcaklık / nem) / 2 4-20mA analog çıkış / 16 röle çıkışları (pasif)

5Kontrol sinyali: 8 IS kontrol sinyali/8 T kontrol sinyali/4 AL kontrol sinyali

6Alarm sinyali: 16 DI dış engelle ilgili alarmlar

7Sıcaklık ölçüm aralığı: -90.00°C-200.00°C, (iletileri -90.00°C-300.00°C) hata ±0.2°C

8Nem ölçüm aralığı: 1.0% - 100% RH, hata ± 1% RH

9İletişim arayüzü: (RS232/RS485, maksimum iletişim mesafesi 1.2km [optik fiber 30km'e kadar]

10Arayüz dili tipi: Çince/İngilizce

11. İngilizce giriş işlevi ile donatılmış

12. Bir yazıcı ile kullanılabilir (USB fonksiyonu isteğe bağlı)

13. Bir dizi sinyal kombinasyonu röle çıkışları ve sinyaller PLC programlama yeteneği olarak adlandırılan mantıksal işlemlere maruz kalabilir.

14Çeşitli röle kontrol yöntemleri: parametre-> röle modu, röle-> parametre modu, mantıksal kombinasyon modu, bileşik sinyal modu

15. Program düzenleme: 120 program grubu programlanabilir ve her program grubu 100'e kadar segment programlayabilir

Doğruluk: sıcaklık ±0,1°C+1 basamak, nem ±1%R.H+1 basamak

Çözüm: sıcaklık ±0,01°C, nem ±0,1%R.H.

Sıcaklık eğimleri: 0.1 ~ 9.9 ayarlanabilir.

Üst ve alt sınır bekleme ve alarm fonksiyonlarına sahiptir.

Sıcaklık ve nem giriş sinyali kuru ve ıslak ampul PT100x2.

9 adet PID kontrol parametresi ayarları, PID otomatik hesaplama.

Otomatik düzeltme ekran fonksiyonu ile kuru ve ıslak ampul

1Anti-integral doymak PID

2. BTC dengelenmiş sıcaklık kontrol yöntemi + DCC akıllı soğutma kapasitesi kontrolü + DEC akıllı elektrik kontrolü (sıcaklık test ekipmanları)

3BTHC dengelenmiş sıcaklık ve nem kontrol yöntemi + DCC akıllı soğutma kapasitesi kontrolü + DEC akıllı elektrik kontrolü (sıcaklık ve nem test ekipmanları)

Ekran diyalog modunu benimsiyor, herhangi bir tuş girişi gerekmiyor ve ekran doğrudan seçeneklere dokunuyor.

Sıkıştırılmış sıcaklık (SV) ve gerçek (PV) değerleri doğrudan görüntülenir.

Şu anda çalıştırılan program numarasını, bölümünü, kalan zamanı ve döngü sayısını gösterebilir.

Toplu zaman fonksiyonunu çalıştırıyorum.

Sıcaklık programı ayar değeri, program eğrisinin gerçek zamanlı görüntüleme fonksiyonu ile grafiksel bir eğri şeklinde görüntülenir.

Ayrı bir program düzenleme ekranı ile donatılmış, her sayfada en az 5 sıcaklık, nem ve zaman bölümü girebilir.

Çince ve İngilizce istediğiniz zaman değiştirilebilir.

Hata uyarısı ekranı görüntülenir.

Ekranın arka ışığı ayarlanabilir.

Ekran koruma fonksiyonu zamanlayıcı, zamanlayıcı veya manuel kapatma olarak ayarlanabilir.

Kullanılabilir program grupları: en fazla 120 PATTEN.

Kullanılabilir bellek kapasitesi: toplam 12000 SEGMENT.

Komutların tekrarlanabilir icrası: Her bir komut 3200'e kadar tekrarlanabilir.

Program, düzenleme, temizleme ve ekleme gibi işlevlerle konuşma biçiminde oluşturulur.

SEGMENTS zaman ayarları 0~99Saat59 Dakika.

Programlanabilir zamanlama kontrol modülü cihazı x2 seti.

Program hafızası, otomatik başlatma ve çalıştırıldıktan sonra sürekli program çalıştırma.

RS-485 veya RS-232 iletişim arayüzü ile.

Grafik eğriler, programın yürütülmesi sırasında gerçek zamanlı olarak görüntülenebilir.

Dondurma kapasitesinin otomatik ayarlanması ile.

Planlı başlatma ve kapatma fonksiyonu ile.

Tarih ve saat ayarlama fonksiyonu ile.

Anahtar ve ekran kilidi (LOCK) fonksiyonu.

Düzenlenebilir aşırı sıcaklık koruma cihazı (Çifte koruma, hem yüksek hem de düşük sıcaklıklar için ayarlanabilen ilk ultra yüksek hassaslıklı aşırı sıcaklık koruyucu.Yüksek veya düşük sıcaklık koruması, makine arızalanırken test edilen ürünü daha iyi korumak için ayarlanabilir.

Klima kanalı aşırı ısınmış.

Fan motoru aşırı ısınmış.

Toprak düz, iyi havalandırılır ve yanıcı, patlayıcı, koroziv gaz ve toz içermez

Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok.

Ekipmanın yakınında bir drenaj zemin drenajı vardır (soğutma ünitesinden 2 metre içinde).

Alan zeminin taşıma kapasitesi: en az 800kg/m2.

Ekipmanın etrafında uygun bir bakım alanı vardır.

A: en az 600 mm

B: en az 1000 mm

C: en az 100 mm

D: en az 600 mm

1Temizlenmiş su kullanılmalıdır.

2Musluk suyunu temizlemek gerekir.

1Sıcaklık: 5°C-35°C

2Nitelik nem: ≤85%

3. Hava basıncı: 86kPa106kPa

d) Güç kaynağı

AC380V üç fazlı dört tel + koruyucu toprak tel

İzin verilen gerilim dalgalanma aralığı: AC (380±10) V

İzin verilen frekans dalgalanma aralığı: (50±0.5) Hz

Koruyucu toprak telinin topraklama direnci 4Ω'dan azdır.

Kullanıcı, kurulum yerinde ekipman için uygun kapasiteli bir hava veya güç anahtarı yapılandırmalıdır ve bu anahtar bu ekipman için bağımsız olarak kullanılmalıdır.
