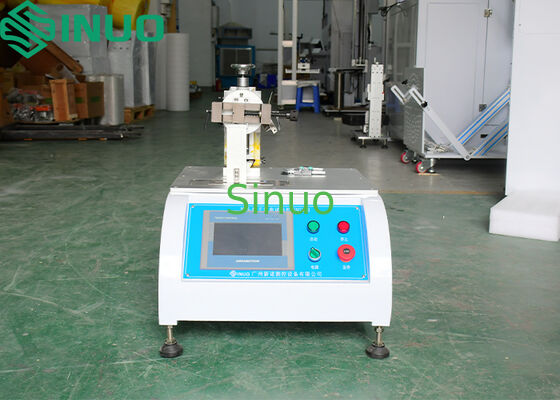

AS/NZS 3112:2017 Şekil 2.8 Sokak Pin Eğme Deneme Makinesi

AS/NZS 3112:2017 Şekil 2.8 Sokak Pin Eğme Deneme Makinesi

Ürün bilgileri:

Uygulanabilir Standartlar:

JIS C 8303 Şekil 2 ve Bölüm 7.10

AS/NZS 3112:2017 Şekil 2.8 ve Bölüm 2.13.7.2

Test Örnekleri:İzole edici kolları olan fişler.

Uygulama:

İzolasyon halkası olan fiş çubuklarının bükme direncini test etmek için, fiş yapısının mekanik dayanıklılığını doğrulamak için kullanılır.

Test İlke:

Motorlu bir armatür, fişlenme yüzünden 14 ± 0,5 mm uzaklıkta kuvvet uygulayacaktır.

7.5 ± 0.3 mm'lik bir kaydırmaya ulaştığında, armatür iğneyi başlangıç pozisyonuna geri getirir.

Değişim hızı 50 mm/s'yi geçmemelidir.

Bir döngü 7,5 mm'ye kadar basmak ve başlangıç noktasına dönmekten oluşur.

Bir döngünün süresi: ≤ 60 s

Döngüler arasındaki aralık: ≤ 10 s

Test 20 döngüden sonra otomatik olarak durur.

Standartlara özgü test açıklamaları:

JIS C 8303 testi

Örnek hava içinde tutulur.20 ± 2 °CYaklaşık1 saat, sonra hemen 2'de gösterildiği gibi armatürde sabitlenir.
Bir terminal, yaklaşık olarak8.5 mm, fişin kökünden, sol ve sağa değişken bir hızda hareket ederDakikada 10 kez, pozisyonlar arasında1 ′′2 (15°)ve3°4 (15°), için30 döngü, bir terminal kırılmasının olup olmadığını belirlemek için.

AS/NZS 3112 testi

Sokak bir pozisyonda bükülmesine maruz kalırFişin kökünden 14 ± 0,5 mm., bir yer değiştirme7.5 ± 0.3 mm, tutuldu60 saniye., ve aynı eylem tekrarlanır20 kere.
Testten sonra, terminal kırılmış olup olmadığını kontrol edilir.

Test cihazı,Ön “ arka “ ve sol “ sağ ayarlamaİyi yerleştirmek için fiş.
Sürücü sistemi birServo motor, test hızınınEn fazla 50 mm/sveDakikada 10 döngü.

Teknik özellikler:
