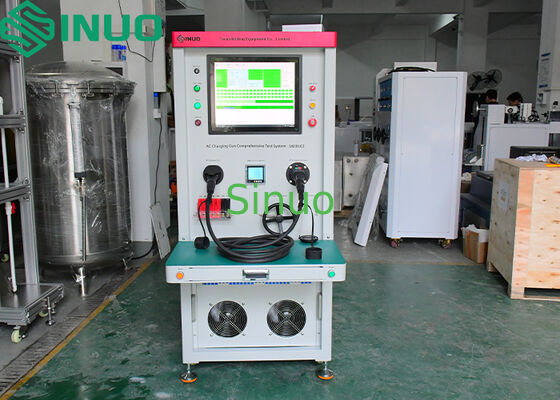

UL Standart AC Araç Şarj Silahı Kapsamlı Test Sistemi

Güç Kaynağı

Tek fazlı AC 220V / 50Hz

Hava Kaynağı

0.6 MPa

Kontrol Sistemi

PLC + Endüstriyel PC

Barkod Tarama

Cihaz, test numunelerindeki barkodları veya QR kodlarını okumak için bir tarayıcı ile birlikte gelir.

Testten önce ürünü tarayın; testten sonra, taranan kod otomatik olarak test kaydıyla ilişkilendirilir ve izlenebilirlik sağlar.

Tel Süreklilik Testleri

Kopma, süreklilik, kısa devre ve kablo dizisi testleri, PLC Giriş/Çıkış taraması yoluyla gerçekleştirilir.

PLC, geçiş/kalış durumunu otomatik olarak belirler.

Dahili Direnç Aralığı

1–5000 Ω, Doğruluk: %1
Ürün kalitesini belirlemek için üst ve alt limitler ayarlanabilir.

CC & PE Direnci (Düğmeye Basılı / Basılı Değil)

16A AC fiş: Basılı Değil RC: 680Ω,Basılı RC+R4:3.38 kΩ

32A AC fiş:Basılı Değil RC: 220Ω,Basılı RC+R4:3.52 kΩ

63A AC fiş:Basılı Değil RC: 100Ω,Basılı RC+R4:3.4 kΩ

Direncin ölçüm doğruluğu %1–2'ye ulaşmalıdır.

Termistör Test Aralığı

100–50.000 Ω, Doğruluk: %2

Süreklilik kalitesini belirlemek için üst ve alt limitler ayarlanabilir.

Akım Taşıma Kapasitesi ve Voltaj Düşüşü Testi

Nominal ve aşırı akım koşullarında konektörler üzerindeki voltaj düşüşünü ölçer.

Dahili üç fazlı ayarlanabilir transformatör: 0-380V çıkış, ayarlanabilir üç fazlı yük 0-35A.

Desteklenen test aralıkları:

3.3 kW 16A tek fazlı

7.4 kW 32A tek fazlı

11 kW 16A üç fazlı

22 kW 32A üç fazlı

Yalıtım Direnci Testi

Tek fazlı: L-N, L-E, E-N

Üç fazlı:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2,  L1/L2/N/E-L3

Parametreler:

1. Test voltajı: DC 100–1000V (ayarlanabilir)

2. Alt limit: 1 M–1 GΩ (ayarlanabilir)

3. Doğruluk: ±%5

4. Direnç < set değeri olduğunda alarm

Dielektrik Dayanım (Hi-Pot) Testi

Tek fazlı: L-N, L-E, E-N

Üç fazlı: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parametreler:

1. Test voltajı: AC 0–5 kV / DC 0–6 kV (ayarlanabilir)

2. Kaçak akım limiti: AC 0.1–20 mA, DC 0.01–5 mA

3. Doğruluk: ±%1.5 + 3 basamak

4. Voltajın dijital gösterimi, otomatik programlanabilir ayar

5. Kaçak akım ayarlanan değeri aşarsa alarm

Test İstasyonu

Tek istasyon, test başına bir ürün

Fiş Tutucular

AB AC araç fiş tutucu, AB AC kaide fiş tutucu, GB AC fiş tutucu, ABD AC fiş tutucu

Kuyruk Plakası

Test ürününe uyan, kelepçeli ve koruyucu plakalı özel presleme fikstürü

Soket Yüksekliği

750–1000 mm, ergonomik olarak tasarlanmış

Bilgisayar Yazılımı

1. Win 7 ve Win 10'u destekler, Tüm parametre ayarları yazılım aracılığıyla yapılandırılabilir.

2. Her ürünün test sonuçları, kolay erişim, görüntüleme ve analiz için gerçek zamanlı olarak bilgisayara kaydedilir.

3. Test verilerinin yönetim ve kontrol için MES veritabanına yüklenmesini sağlayan, MES sistemlerine isteğe bağlı bağlantı için iletişim arayüzleri ayrılmıştır.

4. Test verileri tamamlandıktan hemen sonra saklanır.

5. Saklanan test verileri TXT veya Excel formatında dışa aktarılabilir.

Boyutlar

G 900 × D 800 × Y 1800 mm

Ağırlık

yaklaşık. 300 kg

Diğerleri

1. Kilitleme fonksiyonlu mobil tekerlekler.

2. MES Bağlantısı: İsteğe bağlı, ek maliyet uygulanır.
