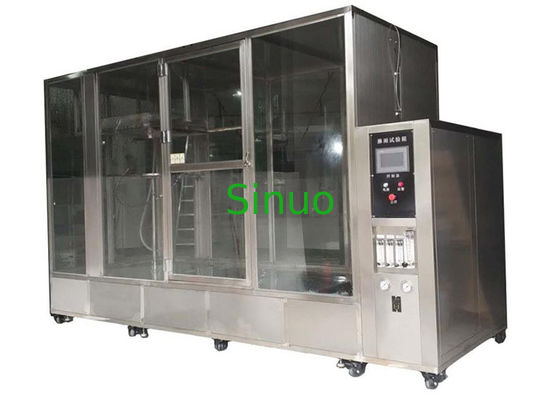

IEC 60529 IPX1 IPX6 SUS304 paslanmaz çelik yapısı ile su geçirmez test odası 1800L

IEC 60529 IPX1–IPX6 Su Geçirmez Test Odası 1800L, Damla Su Testi Salıncak Borusu ve Püskürtme Nozulları ile

Ürüne Genel Bakış

IEC 60529 IPX1–IPX6 Yağmur Test Odası, elektrikli ve elektronik ürünlerin, muhafazaların ve bileşenlerin, simüle edilmiş yağmur, damlayan su, sıçrayan su ve güçlü su jetleri altında güvenilir performansı koruyup koruyamayacağını değerlendirmek için tasarlanmıştır. Bu sistem, Ar-Ge, kalite kontrol ve sertifikasyon sırasında ürünlerin su geçirmezlik koruma seviyesini doğrulamak için çeşitli çevresel yağmur koşullarını doğru bir şekilde yeniden üretir.

Elektrikli ev aletleri, aydınlatma ürünleri, kontrol kabinleri, elektronik bileşenler, otomotiv parçaları, otobüsler, motosikletler ve diğer ekipmanlarda yaygın olarak kullanılan oda, ürünlerin su geçirmezlik güvenilirliğinin, tasarım iyileştirmesinin ve fabrika denetiminin uygun şekilde doğrulanmasını sağlar.

Özellikler:

1. Ürün IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 su geçirmezlik derecesi testi için uygundur.

2. Dış kasa, güzel ve dayanıklı olan, yüksek kaliteli yerli çelik plakadan yapılmış ve yüzeyi fırın verniği ile boyanmıştır.

3. İç oda, döner tabla ve salınım borusu, paslanmayı önlemek için uzun süreli kullanım sağlamak üzere SUS304# paslanmaz çelik plakadan yapılmıştır.

4. Oda yapısı; bağımsız su deposu, su dolaştırılabilir; su deposu şamandıra vanası, otomatik su alımını kontrol eden su deposuna monte edilmiştir; ve ekipman düşük su seviyesi alarm algılama fonksiyonuna sahiptir.

5. Kapıda şeffaf bir gözlem penceresi (temperli cam malzeme) ve odanın içinde LED aydınlatma bulunur, operatörün iç testi gözlemlemesi kolaydır.

6. PX12: Damlama tankı vakumdan yapılmış ve paslanmaz çelikten imal edilmiştir. Nozul temas konumu, püskürtme nozulunun montajı için kolay olan pirinç koniden yapılmıştır.

7. IPX12: Sıkıştırılmış hava kurutma fonksiyonuna sahiptir. Test tamamlandıktan sonra, damlama tankındaki fazla su, suyun kirlenmesini ve iğne deliğini tıkamasını önlemek için giderilebilir. (Not: kullanıcıların hava beslemesi sağlaması gerekir).

8. IPX34: Salınım borusu tahriki, yüksek kaliteli servo motoru benimser. Salınım hızı ve açısı hassas bir şekilde ayarlanabilir. Adım dışı sorun yoktur. (Adım dışı: salınım borusunun arızalanmasına neden olur, salınım borusu orta döner tabla miline çarpar ve ekipmana zarar verir.)

9. IPX3/4 püskürtme nozulu ve IPX5/6 hortum nozulları aşağıdakilere göre yapılmıştır:

10. Filtrasyon önlemleri: standart yüksek hassasiyetli filtre, musluk suyundaki safsızlıkları etkili bir şekilde filtreleyebilir; filtre düzenli olarak değiştirilebilir.

11. Döner tabla tahriki: dokunmatik ekranda (ayarlanabilir) hız ve açı ayarlanabilen ve otomatik olarak pozitif ve negatif dönüşü (ileri ve geri: numune güç açık testi için uygun ve kablo sarımını önlemek için) kontrol edebilen yüksek kaliteli step motor kullanın.

12. Test odası, bir numune güç soketi (AC220, 10A) ile donatılmıştır. Numune güç kaynağı, program tarafından kontrol edilebilir: güç kesintisi (0-999dk) - güç (0-999dk) - güç kesintisi (0-999dk), test sırasında açılıp/kapatılması gereken numune için uygundur.

13. Test süresi dokunmatik ekranda ayarlanabilir. Ayar aralığı 0-999dk'dır (ayarlanabilir).

14. Çekirdek kontrol sistemi 7 inç dokunmatik ekran + PLC'yi benimser. Elektrikli bileşenler, LS ve Omron gibi ithal markaları benimser. Kablolama süreci ulusal standartların gereksinimlerine uygundur. Elektrik panosunun düzeni makul, kablolama sağlam ve işaretleme açıktır.

15. Oda, ortak yedek parçaların (örneğin altıgen tornavidalar, filtre elemanları, iğneler vb.) uygun depolama ve kullanım için yerleştirildiği bir hat içi yedek parça kutusu ile donatılmıştır.

Teknik Parametreler:

Kategori	Öğe	Şartname
IPX1–IPX2 Damlama Testi	İç Oda Boyutu	1800 × 1800 × 1800 mm (G×D×Y)
	Dış Boyutlar	yaklaşık. 2500 × 3300 × 2600 mm (G×D×Y)
	Damlama Plakası Boyutu	1200 × 1200 × 60 mm
	Numuneye Mesafe	200 mm
	Damlama Deliği Çapı	0,4 mm
	Delik Aralığı	20 mm
	Yağmur Oranı	1 ±0,5 mm/dk ; 3 ±0,5 mm/dk
	Döner Tabla	IPX1 düz; IPX2 15° eğim
	Hava Kaynağı	≥ 5 kg (kullanıcı tarafından sağlanır)
IPX3–IPX4 Salınım Borusu Testi	Salınım Yarıçapı	200 / 400 / 600 / 800 mm (isteğe bağlı)
	Nozulun Numuneye Mesafesi	200 mm
	Delik Aralığı	50 mm
	Püskürtme Açıları	120° (IPX3) / 180° (IPX4)
	Salınım Hızı	IPX3: 30°/sn, 15 döngü/dk; IPX4: 5 döngü/dk
	Su Jeti Deliği Çapı	0,4 mm
	Delik Başına Akış Hızı	0,07 L/dk ±5%
	Püskürtme Basıncı	80–150 kPa
IPX5–IPX6 Jet Püskürtme Testi	Nozul Miktarı	1 adet (IPX5) + 1 adet (IPX6)
	Nozul İç Çapı	IPX5: 6,3 mm / IPX6: 12,5 mm
	Püskürtme Mesafesi	2500–3000 mm
	Akış Hızı	IPX5: 12,5 ±0,625 L/dk；IPX6: 100 ±5 L/dk
	Püskürtme Basıncı	30–200 kPa
	Püskürtme Süresi	3–9999 dk
	Zamanlayıcı Aralığı	1–9999 dk
	Basınç Ekranı	Analog basınç göstergesi
Yapı ve Malzemeler	Oda Malzemesi	SUS304 paslanmaz çelik + temperli cam
	Çerçeve Malzemesi	SUS304 paslanmaz çelik (fırçalanmış)
	Püskürtme Sistemi	Yüksek basınçlı pompa + paslanmaz çelik püskürtme boruları
	Püskürtme Borusu Malzemesi	SUS304 paslanmaz çelik
	Döner Tabla Hızı	1–7 dev/dk ayarlanabilir
	Döner Tabla Yükü	20 kg
	Döner Tabla Yüksekliği	300–600 mm ayarlanabilir
	Döner Tabla Çapı	200 / 400 / 1000 mm
	Su Sirkülasyon Sistemi	Dahili su deposu + sirküle eden paslanmaz çelik pompa
Kontrol Sistemi	Kontrol Cihazı	Dokunmatik ekran kontrol sistemi
	Test Süresi Ayarı	1–999.999 dk
	Döner Tabla Tahriki	Dişli motor (kararlı hız)
	Salınım Tahriki	Step motor (pürüzsüz salınım)
	Akış Ölçümü	Dijital debimetre
	Basınç İzleme	Analog basınç göstergesi
	Akış/Basınç Kontrolü	Manuel vanalar + dijital gösterge
Çevresel Gereksinimler	Ortam Sıcaklığı	10–35°C (24 saat ortalaması ≤28°C)
	Bağıl Nem	≤85% RH
Elektriksel Gereksinimler	Güç Kaynağı	380V, 50Hz, üç fazlı beş telli
	Güç Tüketimi	yaklaşık. 5 kW
	Topraklama Direnci	< 4 Ω
	Güvenlik Koruması	Kaçak koruması, faz sırası koruması, alarm
Standart Aksesuarlar	Ölçü Kabı	1 adet
	Kayış	1 adet
	Filtre Çekirdeği	2 adet
	Su Tepsisi (Ø200 mm)	1 adet
	Eğimli Tepsi	1 adet
	Pencere Sileceği	1 adet
	Damlama İğneleri	150 adet
