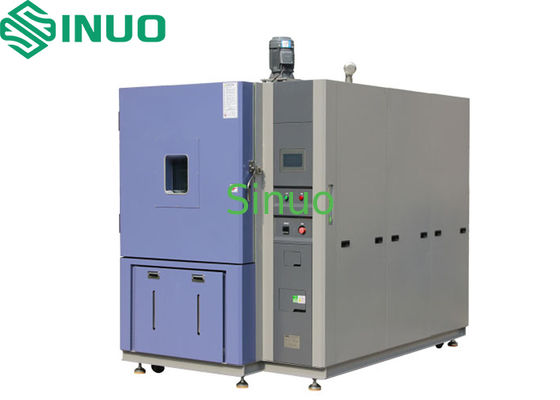

Yüksek Düşük Sıcaklık Düşük Basınçlı Deneme Odası -40°C - +70°C 5kPa

Performans

Soğutma yöntemi

Hava soğutmalı

Sıcaklık aralığı

-40°C~+70°C

Sıcaklık dalgalanması

≤ 0,5°C (çevre basıncı, yük yok)

Sıcaklık sapması

≤±2,0°C (çevre basıncı, yük yok)

Isıtma süresi

20°C → +100°C, ≤ 30 dakika (havalı basınç)

Soğutma süresi

20°C → -40°C, ≤ 30 dakika (havalı basınç)

Basınç aralığı

Çevre basıncı ~ 5 kPa (genellikle 11.6 kPa)

Basınç sapması

≤ ± 2 kPa (≥ 40 kPa)

≤ ± 5% (2 ̇40 kPa)

Basınç ısı entegre kontrol edilebilir aralığı

Basınç dalgalanması

≤ ±2 kPa (1 bar ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)

Basınç azalma süresi

≤ 30 dakika 5 kPa

Program Gereksinimleri

Test pilleri ve pil paketleri en az 6 saat boyunca 75 ± 2 °C sıcaklıkta saklanmalı, ardından en az 6 saat boyunca -40 ± 2 °C sıcaklıkta saklanmalıdır.İki aşırı test sıcaklığı arasındaki maksimum zaman aralığı 30 dakikadır.Bu döngü 10 kez tekrarlanır. Daha sonra tüm test pilleri ve pil paketleri 24 saat boyunca ortam sıcaklığında (20 ± 5°C) saklanır. Büyük piller ve pil paketleri için,Aşırı test sıcaklıklarında maruz kalma süresi en az 12 saat olmalıdır..

Yapısal Özellikler

Örnek özellikleri

Seçilebilir voltaj: 12 V, 24 V, 36 V veya 48 V

Batarya boyutu: W720*H480*D600 mm

Ağırlık: 280 kg

Maksimum gerilim: 56 V

Maksimum akım: 300 A

İç oda boyutları

W*H*D: 1000*1000*1000 mm

Dış boyutlar

W*H*D: 3250*1400*2000 mm (çıkıntılar hariç)

Dış duvar malzemesi

1.5 mm renkli demir levha

İç duvar malzemesi

SUS304 paslanmaz çelik (5 mm, basınç taşıyan yapı)

İzolasyon malzemesi

Katı poliüretan köpüğü

Oda kapısı

Patlama geçirmez saplı tek kapı, görüntüleme penceresi, iç aydınlatma

Önderlik ve terminal noktaları

Sol tarafta Φ100 mm'lik bir geçiş; mühürlenmiş terminal flens

Manüel şişirme valfi

Elektrik kesintisi sırasında manuel basınç eşitleme için

Raflar

İki paslanmaz çelik raf

Oda ısıtıcısı

Paslanmaz çelikten kanatlı boru ısıtıcısı

Isıtma kontrolü

SSR (katı durum rölesi) darbe genişliği modülasyonu

Vakum pompası

VD401 ULVAC doğrudan tahrikli, hava soğutmalı, tek aşamalı döner yelkenli vakum pompası (yağ sis filtresi, yağ görüş camı ve gaz balast valfi ile)

Vakum sensörü

UNIK 5072 (GE, ABD),

Aralık: 0~200 kPa,

Doğruluk: ±0,2% FS.BSL,

Çıkış: 4 ′′20 mA,

Basınç arayüzü: G1/4 iç iplik

Soğutma Sistemi

Working method (Çalışma yöntemi)

Hava soğutmalı, mekanik sıkıştırma, çift kaskad

Kompresör

Mekanik kompresör

Buharlaştırıcı

Fined bakır boru ısı değiştiricisi

Kondansör

Hava soğutmalı kabuk ve boru

Soğutucu

R404a / R23 (florlanmamış, çevre dostu, ODP = 0)

Aksesuarlar

Kurutma makinesi, yağ ayırıcı, soğutucu göz camı, servis valfleri

Patlama Güvenli Sistemi

Basınç rahatlaması

Kapılı iki 300*300 mm patlama geçirmez havalandırma açısı; oda basıncı ≥ 0,01 MPa olduğunda açılır, yüksek dayanıklı menteşeler ve paslanmaz çelik zincirler ile bağlanır

Yangın söndürme

Uzaktan otomatik ve manuel kontrolü olan CO2 sistemi

Patlama geçirmez zincirler

Kapının açılmasını önlemek için ana kapıda iki zincir

Elektrikli Kontrol Sistemi

Kontrolör

7 inçlik TFT renkli LCD

Çalışma modu

Program modu / sabit değerli mod

Programlama

Çince menü, dokunmatik ekran giriş

Program kapasitesi

Maksimum 20 program, 1000 adım, 20 döngü (sikl başına maksimum 99 adım)

Görüntüle

Temperatür, nem ve basıncın ayarlanmış değerleri (SV) ve gerçek değerleri (PV) doğrudan görüntülenir.

Mevcut program numarası, adım, kalan zaman, döngü sayısı ve çalışma süresi.

Program düzenleme, grafik eğri ve sabit nokta veya programlanmış eylemlerin durumunu gösterir.

Karar

Sıcaklık: 0.01°C; Nem: 0.1%; Zaman: 1 dakika

Aşırı/alt sıcaklık koruması

Yapılandırılabilir alarmlar

Giriş

Termokop / RTD / Voltaj / Akım

Kontrol

Anti-integral doygunluk PID (BTHC/BTPC)

Veri kayıtları

Pil destekli RAM, cihazın ayarlanmış değerlerini, örneklenen değerleri ve ilgili örnekleme zaman damgalarını depolayabilir;

En fazla 60 gün (1,5 dakikalık örnekleme aralığı)

USB fonksiyonu

1 GB flash sürücü, program yönetimi ve veri ihracatı için PC yazılımı

İletişim arayüzü

RS232, RS485; uzaktan kumanda ve izleme, çoklu makine senkronizasyon kontrolü

Güçten çıkma belleği

Sıcaklık/soğutma/kurtarma sırasında durma ayarlanabilir

Zamanlayıcı

Otomatik başlatma/durma

Yardımcı fonksiyonlar

Hata alarm kodu gösterimi, güç kesme koruması ve kendi kendine teşhis fonksiyonları.

Ağ Bağlantısı

Uzaktan kumanda, uzaktan yardım ve test verisinin elde edilmesini sağlayan özel bir yazılım yoluyla bir Ethernet ağına bağlanabilir.Birden fazla makine aynı anda ağ üzerinden kontrol edilebilir.

Kontrol paneli

a.Acil durma düğmesi

b. Güç anahtarı

c. Aşırı sıcaklık koruyucusu

RS-485 arayüzü

e. USB arayüzü

Güvenlik Koruması

Soğutma sistemi

Kompresörler için aşırı ısınma, aşırı akım ve yüksek basınç koruması

Test odası

Düzenlenebilir aşırı sıcaklık koruması, oda sigortaları, hava borusu aşırı sıcaklık, fan aşırı ısınma, ısıtıcı aşırı akım ve sigorta

Diğerleri

Faz dizisi, sızıntı, aşırı yük, kısa devre, vakum pompası motor koruması

Çalışma koşulları

Güç kaynağı

AC 3φ 4W 380V 50Hz (R.S.T.N + PE), ±10% voltaj dalgalanması

Basınçlı hava kaynağı

4-7 kg/cm2 ((Müşteri tarafından sağlanır)

Çevre sıcaklığı

5°35°C

- Hayır, hayır.

Bileşen

Marka

Yorumlar

1

Kompresör

Bitzer

2

Yağ ayırıcı

Emerson, ABD

3

Plaka ısı değiştiricisi

GEA, Almanya

4

Basınç anahtarı

DANFOSS, Danimarka

5

Kondansör

Kunlin

6

Buharlaştırıcı

Guangzhou Yongqiang

7

Kurutma makinesi

DANFOSS, Danimarka

8

Genişleme valfi

DANFOSS, Danimarka

9

Genişleme valfi

HONEYWELL, ABD

10

Solenoid valfi

Nickideu, Japonya

11

Solenoid valfi

DANFOSS, Danimarka

12

Kontrolör

Tenglong

13

Sızıntı kesici

Shihlin, Tayvan

14

Devre kesicisi

Schneider, Fransa

15

AC kontakörü

Schneider, Fransa

16

Isı rölesi

Schneider, Fransa

17

Faz dizisi rölesi

Siel, İsviçre

18

Katı durum rölesi

Siel, İsviçre

19

Ara röle

Omron, Japonya

20

Dolaşım motoru

TECO, Tayvan

21

Vakum pompası

ULVAC VD401 3φ 380V

22

Vakum valfi

RIKEN AVB-KF-40-P, Japonya

23

Vakum sensörü

GE UNIK 5072
