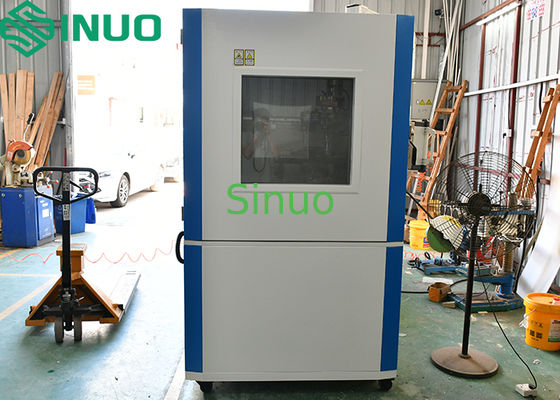

Kum ve Toz Deneme Odası Kumlu Çevre Simülasyonu IEC60529 Şekil 2

Kum ve Toz Test Odası, Kumlu Ortamları Simüle Eder IEC60529 Şekil 2

Ürün bilgisi:

Bu ekipman, elektrikli ve elektronik ürünlerin, otomotiv ve motosiklet parçalarının ve contaların kum ve toz girişine karşı direncini test etmek için kullanılır. Ürün performansını kullanım, depolama ve taşıma sırasında değerlendirmek, havada asılı parçacıklardan kaynaklanan potansiyel hasarı belirlemeye yardımcı olmak için doğal ve yapay olarak indüklenmiş kumlu ortamları simüle eder.

Uyumlu standartlar: IEC60529 Şek. 2 IP5X ve IP6X, IEC60598-1-2008, IEC60335-1 Madde 22.1 vb.

Teknik parametreler:

1. Toz Koşulları

1.1 Fırınlama tozu sıcaklık aralığı: RT+10℃ ～ 60℃

1.2 İnce toz: ≤75 μm

1.3 Kaba toz: ≤150 μm

1.4 Toz konsantrasyonu: 2 kg/m³

1.5 Talk pudrası dozu: 2–5 kg/m³

1.6 Toz püskürtme yöntemi: Yukarıdan aşağıya

2. Hava Akışı ve Basınç

2.1 Hava akış hızı: ≤2 m/s

2.2 Hava akış ölçer: 1–20 L/dak

2.3 Negatif basınç farkı aralığı: -10 ~ 0 kPa (ayarlanabilir), Hava basıncı -2 kPa, -5 kPa, -10 kPa'da serbestçe ayarlanabilir

3. Filtrasyon ve Mesh

3.1 Metal örgü çapı: 50 μm

3.2 Çizgiler arasındaki nominal aralık: 75 μm veya ≤150 μm

4. Zamanlama Kontrolleri (ayarlanabilir)

4.1 Şok süresi: 1 s – 99 saat

4.2 Test süresi: 1 s – 99 saat

4.3 Toz püskürtme kontrol döngüsü: 1 s – 99 saat

4.4 Vakum süresi: 1 s – 99 saat

5. Kontrolör Fonksiyonları

5.1 Ayarlanabilir toz püskürtme süresi (dur / püskürtme)

5.2 Döngü: Rastgele ayarlanabilir

5.3 Önceden ayarlanmış test süresi: 0.1-9999.9 saat (ayarlanabilir)

5.4 Güç kontrolü: Açık- Kapalı-Açık

6. Mekanik ve Elektriksel

6.1 Sirkülasyon fanı: Kapalı alaşımlı düşük gürültülü motor, çok kanatlı santrifüj fan

6.2 Yük taşıma: 20 kg

6.3 Gözlem penceresi: 1 ADET

6.4 Aydınlatma lambası: 1 ADET

6.5 Numune güç soketi: Toz geçirmez soket AC220V / 16A

6.6 Kontrol sistemi: PLC kontrolörü + dokunmatik ekran

6.7 Vakum sistemi: Basınç düzenleme valfi, nozül, basınç düzenleme seti, bağlantı borusu, vakum pompası

6.8 Toz ısıtma sistemi: Paslanmaz çelik mika levha ısıtma kolu

7. Yapı

7.1 İç hazne malzemesi: SUS201 paslanmaz çelik ayna paneli

7.2 Dış hazne malzemesi: Elektrostatik püskürtmeli A3 demir levha

7.3 Yapı şunları içerir: Test odası, toz emme portu, sirkülasyonlu toz püskürtme cihazı, vakum sistemi, akış valfi, ısıtma sistemi, koruyucu ekran vb.

8. Güç ve Çevre

8.1 Güç kaynağı: AC380V, üç fazlı beş telli, 50 Hz, Terminal bloklu ayrı 32A hava anahtarı gerektirir, Güç kablosu: ≥4 mm²

8.2 Güç tüketimi: 3 kW (yüksüz)

8.3 Çevresel koşullar: Sıcaklık (23±5)℃; bağıl nem %25–70 RH; atmosfer basıncı 86–106 kPa

9. Güvenlik Koruması

9.1Faz sırası koruması, Kaçak koruması
