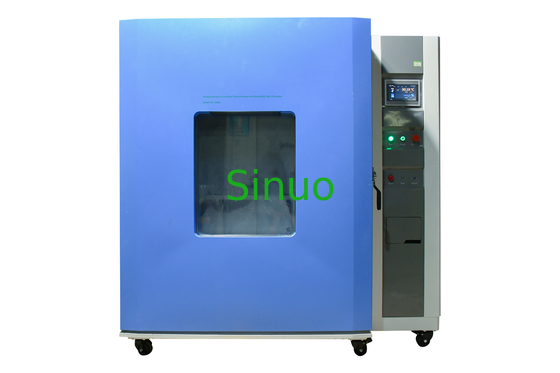

UL2594 Çevre Testleri İçin Yüksek Hassasiyetli Sıcaklık ve Nemlik Deneme Odası

UL2594 Çevre Testleri İçin Yüksek Hassasiyetli Sıcaklık ve Nemlik Deneme Odası

Ürün Özet:

Standart: UL2594-2016, IEC60068-2-1 uyarınca:2007, IEC60068-2-2:2007, IEC60068-2-30:2005.

Örnekler ve kısıtlamalar: Elektronik cihazlar, gıdalar, otomobiller, kauçuk ve plastik malzemeler, metaller ve optik lifler, LCD'ler, kristaller, indüktörler gibi diğer ürünler için parçalar ve malzemeler,PCB, batarya, bilgisayar, cep telefonu, kauçuk, plastik ve diğer ürünler.

Uygulama: Ham maddeler ve cihazlardaki soğuk direnç, ısı direnç, nem direnci ve kuru direnci testlerini gerçekleştirmek için kullanılır.Elektrikli aletlerAmaç, ürünlerin depolama, nakliye ve yüksek ve düşük sıcaklıklı değişen nemli ve sıcak ortamlarda kullanımı sırasında güvenilir performanslarını onaylamaktır.

Test prensibi: Oda içindeki ortam sıcaklığını ve nemini kontrol etmek ve değiştirmek için ısıtma, nemlendirme ve soğutma sistemlerini kullanmak, ortam sıcaklığını simüle etmek,Ürünün gerektirdiği nem ve alternatif prosedürler

Yapı ve özellikleri:

Bu makine kapalı bir oda yapısını benimser ve aşağıdaki özelliklere sahiptir:

A. Kullanıcıların çeşitli ihtiyaçlarını karşılayabilen çok geniş bir sıcaklık ve nem kontrol aralığına sahiptir.İdeal sıcaklık ve nem ortamını ayarlamak için benzersiz bir dengelenmiş sıcaklık ve nem ayarlama yöntemi kullanınIsıtma ve nemlendirme yetenekleri istikrarlı ve dengeli ve yüksek hassasiyetli ve yüksek istikrarlı sıcaklık ve nem kontrolünü gerçekleştirebilir.

C. Soğutma devresinin otomatik seçimi: Otomatik kontrol cihazı, sıcaklık ayar değeri uyarınca soğutma devresini otomatik olarak seçme ve çalıştırma yeteneğine sahiptir.Buzdolabı yüksek sıcaklıkta soğutmak için doğrudan çalıştırılabilir.Buzdolabı, hava soğutmalı bir kompresör ünitesi ve tamamen kapalı bir kompresör kullanır (ihraç edilmiştir). .

D. Kapı, test numunesinin test durumunu kolayca gözlemleyebilen aydınlatılmış bir gözlem penceresi ile donatılmıştır.

Kullanım ortamı: Güç kaynağı: 220V veya AC380V ± 5%/50Hz, 7KW

Çevre sıcaklığı: 5°C+30°C, etrafta yüksek miktarda toz, koroziv gaz ve yanıcı ve patlayıcı atmosfer bulunmamalıdır

Teknik parametreler:

Kontrol ve operasyon		PLC ve dokunmatik ekran akıllı kontrol sistemi
Oda boyutu (ihtiyaç duyulmaz)		1000L: İç oda WDH=1000×1000×1000mm, dış oda WDH=1470×1400×2100mm
Sıcaklık aralığı (ihtimal)		B: -40-150°C;
Nem aralığı		%20%98%RH
sıcaklık çözünürlüğü		0.1°C
Sıcaklık dalgalanması		±0,5°C
Sıcaklık eşitliği		±2°C
Nem sapması		± 3,0% RH ((> 75% RH); ± 5,0% RH ((≤ 75% RH)
Isıtma hızı		¥2-3°C/dakikada
Soğutma hızı		¥0.7-1°C/dakikada
Sıcaklık ve nem aralığı diyagramı
Ana sistem bileşenleri
Oda	İç oda, yuvarlak köşeleri olan, pürüzsüz ve temizlenmesi kolay SUS304 # paslanmaz çelik levhasından yapılmıştır.
	Dış oda yuvarlak köşeleri olan 304 # fırçalanmış paslanmaz çelik levhasından yapılmıştır, pürüzsüz ve pürüzsüzdür ve temizlenmesi kolaydır.
	Test deliği: İç ve dış odalar lastik fişli bir iplik deliği ile donatılmıştır.
	İzolasyon malzemesi: poliüretan köpüğü
	İzleme penceresi: Çift katmanlı patlama geçirmez kaslı kapı
	Rafa: 304 paslanmaz çelikten yapılmış, çıkarılabilir
Isıtma sistemi	Isıtma yöntemi: elektrikli ısıtma
	Isıtma elementi: Seramik ısıtma çerçevesi, yüksek sıcaklığa dayanıklılık, iyi yalıtım, sızıntı ve kısa devre yok.Tel çapı kalın., yüksek sıcaklığa dayanıklılık ve kuru yanmaya dayanıklılık.Önemli işlevi ısıtma telinin kırmızı yanığında yumuşamasını ve düşmesini önlemektir, ısıtma telinin iç odanın metaliyle temas etmesine ve kısa devreye ve diğer arızalara neden olur.
	Isı dolaşımı: zorla dolaşım havalandırması, ısıtıcının ürettiği ısının taşınmasını sağlar.Aşırı yerel sıcaklığı önler ve çalışma odasında sıcaklık gereksinimlerini sağlar
Nemlendirme sistemi	Nemlendirme yöntemi: Dış nemlendirme yapısı, nemlendirmeyi hava kanalından taşımak için kullanılır.Avantajı, hızın istikrarlı olması ve iç odanın sıcaklığına çok az etkisi olmasıdır, böylece istikrarlı bir sıcaklık artışı ve ideal nemlendirme etkisini sağlar.
	Nemlendirme tüpü: U şeklinde bir tasarım ve aşırı sıcaklıklı bir sonda deliği benimser. Isıtma tel ve ısıtma sistemi aynı ithal markadır. Kuru yanmayı önleme işlevine sahiptir,Nemlendirme borusunun uzun bir kullanım ömrüne ve dayanıklılığına sahip olmasını sağlamak.
	Nemlendirme ve su doldurma: Oda çekmece tipi bir su ekleme odasıyla donatılmıştır.Dolaşım suyu tankının sıvı seviyesi gösterge ölçeği görsel olarak su seviyesini gözlemleyebilirOtomatik su seviyesi kontrolü ve su sıkıntısı alarmı kullanıyor.
Soğutma Sistemi	Soğutma yöntemi: kompresör-sıcaklık değiştiricisi hava soğutma soğutma
	Soğutmanın ana bileşenleri: 1Kompresör Fransız Taikang markasını benimsiyor ve çevre dostu soğutucu kullanıyor. 2Genişleme valfi ve elektronik valf her ikisi de Danimarka Danfoss'tan yapılmıştır. 3Yağ ve filtrelerin hepsi Amerika Birleşik Devletleri'ndeki Emerson'dan yapılmış. 4American Ice Bear markasını soğutma yağı olarak kullanın. 5Soğutma sisteminde kullanılan boru hatları, kırmızı bakırdan yapılmıştır.ve soğutma sisteminin uzun süreli titreşim özellikleri üzerinde en iyi şok emici etkiye sahiptir. 6Buharlaştırıcı ve kondansörler tümüyle yerli markalardan.
	Soğuk hava dolaşımı: zorlu dolaşım hava kanalı, pürüzsüz bir dönüş ve hava arzını sağlar ve stüdyoda eşit sıcaklık sağlar
Kontrol Sistemi	Dokunmatik ekran: TIME880, Güney Kore Sanyuan
	Sıcaklık kontrolü: Sınıf A PT100 platin direnç sensörü kullanarak PID kendi kendine ayarlama
	İşlev: Sabit değer testi ve program testi Sabit değerli test: Test ortamı sadece tek bir sıcaklık gerektirdiğinde, bu modu seçin ve gerekli sıcaklığı, nem ve çalışma süresini ayarlayın. Program testi: Test ortamı birden fazla sıcaklık gerektirdiğinde, her programın sıcaklığını ve çalışma süresini ayarlamak için bu modu seçin, programın çalışma sırasını ayarlayın,ve 100 program grubunu kullanın..
Veri saklama	Veri değişikliklerini ve süreçlerini kaydetmek için bir sıcaklık eğrisi arayüzü ile, standart bir R232 arayüzü veya U disk iletişim arayüzü ile veriler indirilebilir
Güvenlik koruması	Aktarma hafıza fonksiyonu, faz dizisi koruması, sızıntı koruması, aşırı sıcaklık koruması, kompresör aşırı yük koruması, su sıkıntısı alarmı, anormal koruma
