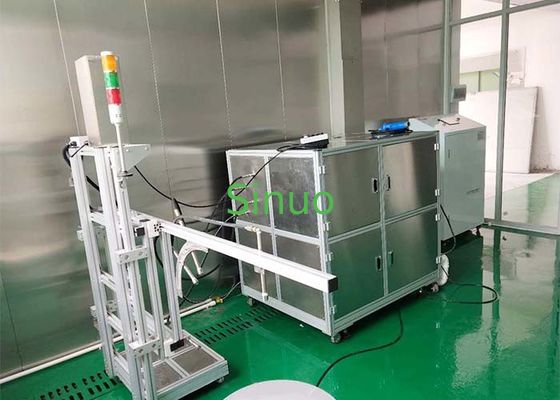

IEC60529 IPX6K9K Yüksek Basınç ve Sıcaklık Su Jet Test Sistemi Su geçirmez Test

IEC60529 IPX6K9K Yüksek Basınç ve Sıcaklık Su Jet Test Sistemi Su geçirmez Test

Standart:

1. DIN 40050-9:1993 kapak koruma düzeyi için IP kodu

2ISO 20653:2013 Yol araçları - Koruma sınıfları (IP kodları) - Elektrikli ekipmanların dış cisimlere, suya ve temaslara karşı korunması

3. GB/T 30038-2013 Yol araçları Elektrikli ve elektronik ekipmanların koruma seviyeleri (IP kodu)

4. IEC 60529: 2013 Elektrikli kabuklar için Koruma Sınıflandırma Seviyesi (IP) Kodu

5. GB 4208-2017 Kabuk koruma seviyesi

Fonksiyon bilgisi:

Bu ekipmanın ana amacı, otomobil elektrikli bileşenlerinin, lambalarının ve elektronik ve elektrikli ürün kabuklarının korunması için IPX9K su geçirmezliği testi yapmaktır.Doğal ortamı veya yapay yüksek basınçlı araba yıkamalarını taklit etmek için tasarlanmış bir su geçirmez test ekipmanıdır.Ekipmanın ana bileşenleri şunları içermelidir: yüksek basınçlı ve yüksek sıcaklıklı pistonlu su pompası, üç fazlı asinkron motor,ve su pompasının giriş ve çıkış boruları yüksek basınçlı hortumlarla bağlanmalıdırEkipman esas olarak bir kontrol kabininden, su kaynağı sisteminden, yüksek basınçlı nozelden, nozelin elektrik ayar koltuğundan ve numune çevirme masasından oluşur.

Teknik parametreler:

IPX9K teknik parametreleri

1Sınav, küçük kabuk (en fazla 250 mm'den fazla olmayan numuneler) ve büyük kabuk (en fazla 250 mm'den büyük veya eşit olan numuneler) ihtiyaçlarını karşılar.Test edilen maksimum örnek boyutu:: Ø1150mmX750mm

2Test suyunun sıcaklığı: 80±5 °C kontrol edilebilir

3. nozel özellikleri: standart grafiklere göre özelleştirilmiş, standart IPX9K gereksinimlerini karşılıyor

4Düzlük açısı: küçük kabuğu (0°, 30°, 60°, 90°), büyük kabuğun dikey yüzeyi 90°

5Su püskürtme basıncı: 8MPa-10MPa (düzenlenebilir)

6Su püskürtme akışı: 14L/min-16L/min (düzenlenebilir)

7Su püskürtme mesafesi: 100 ~ 250mm ayarlanabilir

8. Test ürünü güç çalışması: örnek güç arayüzü sağlayın

9. Su pompası: İtalya'dan ithal edilen yüksek basınçlı ve yüksek sıcaklıklı su pompası. Su tipi kabuğu, her bir nozelin işini kontrol etmek için 4 yüksek sıcaklıklı ve yüksek basınçlı piston valfini kullanır.

10. Büyük ürün nozel destekleri için kullanılır: alt elektrikle ileri ve geri hareket edebilir, yukarı ve aşağı yüksekliği elektrikle hareket edebilir,Ve 90 derece aşağıya doğru nozel elektrikle sola ve sağa hareket edilebilir.

11Sensör: elektronik basınç sensörü çıkış basınç değeri, türbin akış ölçer çıkış akış değeri

12Kontrol: Zaman, basınç ve akışın otomatik kontrolü. Her bir nozelin çalışma süresini, akışını ve basıncını kontrol edebilir.Booster pompasının hızı ayarlanmış akış ve basınç elde etmek için frekans dönüştürücü frekansını değiştirerek kontrol edilebilir. Tüm veriler kontrol panelinde akıllı enstrüman göstergesi ile dönüştürülür

13Ekran: 7 inç Weinview renk dokunmatik ekran

14. Arayüz dili: İngilizce, dokunmatik ekran giriş

15İşleme modu: küçük ürünler için 0°, 30°, 60°, 90° döngü çalışması, büyük ürünler için nozelin dikey 90° hareketi veya iki modu birleştirme

16Ekran fonksiyonu: örnekleme verilerini dinamik olarak tazelemek ve parametreleri gerçek zamanlı olarak ayarlamak. Basınç, akış, sıcaklık, test süresi vb.

17Koruma fonksiyonları: sızıntı koruma, aşırı yük koruma, kısa devre koruma, personel operasyon güvenliği koruma

18Su tankı kapasitesi: ≥ 200L

19Döner masası: Alt çapı 800 mm, üst döner masası 350 mm, alt döner masası yük taşıma gücü 150KG, üst döner masası yük taşıma gücü 25KG, direkler çıkarılabilir,küçük ürünler üst çevirme masasına konulabilir, büyük ürünler, üst çevirme masasını çıkardıktan sonra doğrudan alt çevirme masasına konulabilir, dönüş hızı: 5r/min± 1r/min

20Ekipmanın güç kaynağı: AC380V, 50Hz, 30KW.

IPX6K teknik parametreler

1Ürünlerin IPX6K testi için uygundur

2Füzenin açıklığı: ф6.3mm.

3Düzlük malzemesi: paslanmaz çelik

4Su püskürtme akışı: 75L/min

5Su püskürtme basıncı: yaklaşık 1000KPa/min

6Test süresi: en az 3 dakika, kullanıcı tarafından ayarlanan zaman (kontrol sistemi tarafından kontrol edilir)

7Düzlük ve kabuk arasındaki mesafe: 2.5-3m (testör tarafından kontrol edilir)

8. nozzle tutucu: kaldırma yüksekliği ve açısı ayarlanabilir, nozzle sabitlemek için uygun ve el kontrolü gerektirmez

9Akış ve basınç kontrolü: akış ve basınç sensörlerinin gerçek zamanlı izlenmesi, frekans dönüştürücülerinin akıllı kontrolü ve parametreler kontrol dolabında seçilebilir ve ayarlanabilir

10Kontrolör: Mitsubishi PLC

11İnsan-makine arayüzü: Weinview, 7 inç, renkli dokunmatik ekran

12Frekans dönüştürücü: Delta frekans dönüştürücü

13Su pompası: Güney pompası paslanmaz çelik dikey pompası

14Su deposu: ≥500L paslanmaz çelik su deposu

15Döner masası: Alt çapı 800 mm, üst döner masası 350 mm, alt döner masası yük taşıma gücü 150KG, üst döner masası yük taşıma gücü 25KG, direkler çıkarılabilir,küçük ürünler üst çevirme masasına konulabilir, büyük ürünler üst çevirme masasını çıkardıktan sonra doğrudan alt çevirme masasına yerleştirilebilir, dönme hızı: 5r/min± 1r/min (IPX6K ve IPX9K tarafından paylaşılıyor)

16Koruma fonksiyonları: sızıntı koruma, aşırı yük koruma, kısa devre koruma.

17Su püskürtme borusu: yüksek basınçlı hortum.
