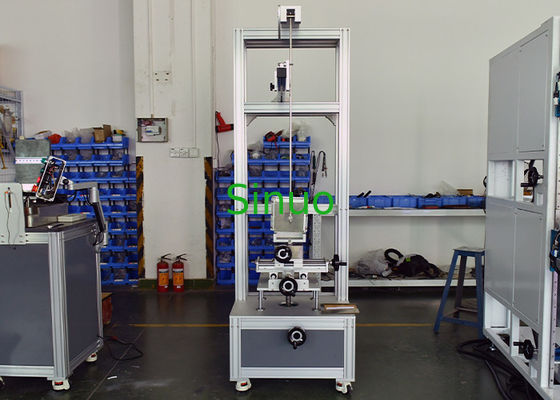

IEC 61009-1 Devre kesicileri 500 mm Mekanik Çarpışma Deneme Makinesi
| Applied Standard: | IEC 61009-1 | Impact Mass: | 150 ± 1G (200g) |
| Mounting Bracket Mass: | 10±1Kg | Mounting Bracket Size: | 175*175*8 mm |
| Sample Range: | Panel/Ray/Gömme/Panel Montaj Tipi | Impact Head: | R10 poliamid, sertlik HR100 |
| High Light: | IEC 61000-4-6 BCI Test Sistemi,EMC BCI Test Sistemi,400MHz EMC Test Ekipmanı |
||
IEC 61009-1 Kesiciler 500mm Mekanik Darbe Test Makinesi
Sistem yapılandırması:
Test ekipmanı, IEC 61009-1:2012, IEC60898-1:2015 madde 9.13 vb. standart gereksinimlerine uygundur.
Anahtarlı prizler, yüzeye monte montaj kutuları, kontaktörler, kalıplanmış AC hava kesiciler vb. için kullanılır ve normal kullanım sırasında mekanik darbeye maruz kalabilecek açıkta kalan parçaların darbe direncini doğrular.
Test prensibi: Test Eha'ya göre: sarkaç, darbe elemanı 1 metrelik bir sarkaç aracılığıyla belirli bir yükseklikten serbest bırakılır, dikey yönde en düşük noktada numuneye çarpar ve yerçekimi potansiyel enerjisinin kinetik enerjiye dönüşümü yoluyla, numune üzerinde darbe testi amacı elde edilir.
Özellikler: Düşük enerjili sarkaç darbe test cihazı olarak da bilinen bu ekipman, zemin tipi bir yapıya sahiptir ve kuruluma ihtiyaç duymaz. Numune montaj braketi yukarı ve aşağı, sola, sağa, öne ve arkaya ayarlanabilir. Aynı zamanda, montaj plakasına dik eksen etrafında ayarlanabilir ve montaj plakası dikey eksen etrafında dönebilir, toplamda wuzhou2 ayarlanabilir. Salınım çubuğu, numunenin ön ve yan taraflarının farklı konumlarına darbe elde etmek için pivot aracılığıyla serbest bırakma açısını ayarlayabilir ve çoğu benzer ürünün darbe testi gereksinimlerini kapsar.
Teknik parametreler:
| Model | SN2507 |
| Uygulanabilir Numune Aralığı | Panel montajı, ray montajı, gömme, panel montajı devre kesici |
| Darbe elemanı başlığı | R10 poliamid, sertlik HR100 |
| Darbe elemanı kütlesi (eşdeğer kütle) | 150±1g(200g) |
| Montaj Braketi kalitesi | 10±1Kg |
| Montaj braketleri | Montaj plakası etrafında ±90° dönebilir, montaj plakası dikey eksen etrafında ±90° dönebilir, X, Y, Z üç eksen ayarlanabilir |
| Konum düzenlemesi | Braket X-100～100mm, Y-100～100mm, Z-100～100mm strok ayarlanabilir |
| Salınım sarkacı | 1000±1mm uzunluğunda, 100±1g kütleli, 9 mm dış çaplı ve 0,5 mm duvar kalınlığına sahip bir çelik sarkaç |
| Darbe yüksekliği | 0-500mm, ölçek göstergesi (karşılık gelen açı dönüşümü) |
| Devre kesici montaj plakası | 175*175*8 lamine kart |
| Numune fikstürü |
Kapalı olmayan devre kesici montaj fikstürü
Panel montajı devre kesici montaj kelepçeleri
|
| Boyut | 860mm×650mm×2000mm |
| Ağırlık | Yaklaşık 140 KG |
| Enerji /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Eşdeğer Kütle /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Düşme Yüksekliği ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Not 1, not 3.2.2'ye bakın; Not 2, bu bölümün joule (J) cinsinden enerji birimi, standart yerçekimi ivmesinden (g) türetilmiştir, g'nin tüm değeri yuvarlanır: 10m / s2. | |||||||||||||||
Detaylar Görüntüsü:
