IEC 60529 Akıllı Su Giriş 200mm IPX1 IPX2 Yağmur Dikey Damla Test Cihazı
| Drip Area: | 1000 x 1000 mm | Drip Height: | 200mm |
| Needle Pinhole Aperture: | Φ0.4mm | Drip Hole Spacing: | 20 mm x 20 mm |
| Installation Method: | Duvara monte | Control Method: | PLC programı |
| High Light: | yağmur test odası,iec test cihazları |
||
Duvara monte IPX1 IPX2 Giriş Su Muayene Dikey Damla Kutusu Test Cihazları
Ürüne Genel Bakış:
Yağmur dikey damlama test ekipmanı, IPX1 ve IPX2 derecesinde su damlaması altında elektronik ve elektrikli ürünler, otomobiller, motosiklet parçaları, ev aletleri, mühürler ve lambalar için muhafazanın koruyucu performansını doğrulamak için kullanılır.
Su girişi test ekipmanı, su besleme akışını kontrol ederek damlama hızının standart gereken değere ulaşmasını sağlar, test ekipmanı, muhafazanın tüm alanı üzerinde düzgün bir su damlası akışı üretebilir.
Standartlara uygunluk:
IEC 60529-2013 “Muhafaza tarafından sağlanan koruma derecesi (IP kodu)” IPX1 ve IPX2
IEC 60598-1-2017 “Armatürler-Bölüm1: Genel gereksinimler ve testler”

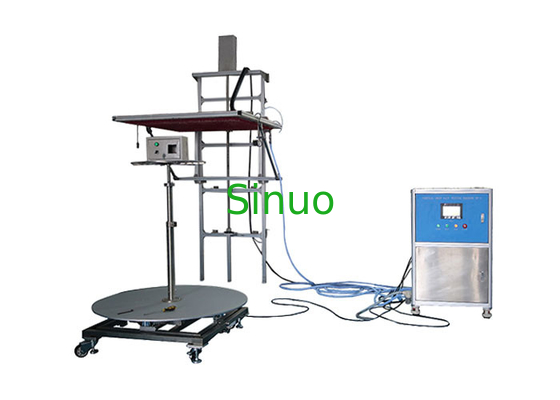

Yapısı:
Test ekipmanı bir damlama mekanizması, bir elektrik kontrol kabini ve bir döner tabladan oluşur.Damla kutusunun braketi duvara asılıdır ve motor tarafından otomatik olarak kontrol edilebilen düşme önleyici işleviyle.Döner tabla IPX1 testi için kullanılan 1r / dak dönüş hızına sahiptir;döner tabla IPX2 testi için 15 ° eğilebilir.Test ekipmanı, iğne deliği tıkanmasını önlemek için bir su filtresi temizleme cihazı ile donatılmıştır.Bu sistemin tamamı açık yapıyı benimser.
Teknik parametreler:
| Kontrol ve Çalıştırma | PLC ve dokunmatik ekranlı akıllı kontrol sistemi |
| Damlama Alanı | WD = 1000 × 1000mm, diğer boyutlar özelleştirilebilir |
| Damla Yüksekliği | İğnenin numuneye 200 mm mesafesi kızılötesi sensör ile otomatik olarak ölçülür |
| Damla Hızı / Su Akışı | 1 + 0.5 0mm / dak veya 3 + 0.5 0mm / dak değiştirilebilir, yağış dijital olarak kontrol edilir |
| İğne İğne Deliği Diyaframı | Φ0.4mm |
| Damla Deliği Aralığı | 20 mm x 20 mm |
| döner tabla | Çap: Φ600mm, 15 ° eğilebilir, döner hız 1r / dak, kaldırma destek çerçevesi ile, taşıma kapasitesi ≤50kg |
| Damla Kutusu Kaldırma | Motorla tahrik edilen, 1100-1800mm'den ayarlanabilir, vida kılavuzu düzgün kaldırma ve kendiliğinden kilitleme sağlar |
| Test zamanı | 0-99.9dakika, önceden ayarlanabilir |
| Kurulum yöntemi | Duvara monte |
| Su Depolama Sistemi | Kontrol kutusu ve su depolama tankı bir kabine inşa edilmiştir, su depolama tankı, su girişini otomatik olarak kontrol etmek için bir su seviyesi şamandıra valfi ile donatılmıştır ve pompanın hasar görmesini etkili bir şekilde önlemek için yüksek ve düşük su seviyesi alarmı algılama özelliğine sahiptir. kuru su nedeniyle. |
| Emniyet koruması | Faz sırası koruması, sızıntı koruması, su sıkıntısı koruması, anormal koruma |
| Ekipman Ölçüleri | WDH 1250 x 1450mm x 2450mm = |
Referans için yazılım arayüzleri:
