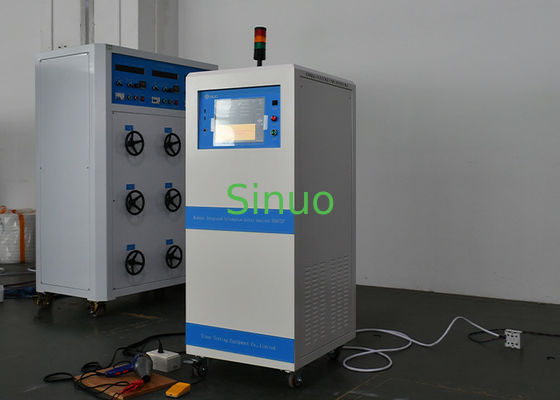

IEC60898-1 MCCB Dielektrik Özellikleri Modüler Akıllı Güvenlik Denetleyicisi
Standartlar ve maddeler:
Bu tester, IEC 61009-1:2012 ve IEC 60898-1:2015 9. maddesine dahil olmak üzere, ancak bunlarla sınırlı olmayan birçok standartın gereksinimlerine uyuyor.7.
Başrol:yedi kapsamlı işlevBu gelişmiş platform aşağı voltajlı çalıştırma testlerini sağlar.Tümünde bir güvenlik testi yetenekleri.
- Evet.Küresel olarak gelişmiş modüler mimariSistem, güvenlik uyumluluğu testlerini akıllı bilgi yönetimi ile birleştirir.Verilerin toplanması, depolanması, analiz edilmesi ve iletilmesi, birEn gelişmiş çözümakıllı, bağlantılı üretim ortamları için veAkıllı fabrika testleri için en iyi seçim.
Teknik parametreler:
| Model | Test Projesi | Görev | Doğruluk | ||||||||
| ACW | DCW | IR | GB | LC | PWR | STR | O/S | Değişken frekanslı güç kaynağı | Transformör | % 1 | |
| SN6872F | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
■ Bağımsız olarak geliştirilen test sistemiyazılımAkıllı test gereksinimlerini tam olarak desteklemek için tasarlanmıştır.
■Test verilerinin yerel depolanmasıMES ve diğer bilgi yönetim sistemleri ile sorunsuz bağlantılı.
■Yüksek hassasiyetli ölçümler: %1 doğrulukla ana test öğeleri, %0,2 doğrulukla güç testi.
■Çoklu iletişim arayüzleriÇok yönlü bağlantı için WiFi, Ethernet, USB, RS232, RS485 ve CAN dahil.
■Paralel Test:Direnç gerilim, yalıtım ve topraklama testleri aynı anda yapılabilir, genel test süresini önemli ölçüde azaltabilir ve verimliliği artırabilir.
■Yanlış Öz teşhis:Sistem hata nedenlerini gösterir, uzaktan yükseltmeleri destekler ve hızlı sorun giderme ve sorun çözümü için modüler tasarım özelliklerine sahiptir.
■Uzaktan yükseltme:Yazılım, sorunları çözmek ve yerinde müdahale olmadan özelleştirilmiş güncellemeleri uygulamak için uzaktan yükseltilebilir.
■Hızlı boşaltma:Patentli hızlı boşaltma teknolojisi, test edilen nesneyi 50 ms içinde boşaltarak güvenliği ve verimliliği artırır.
■Yüksek Voltaj Koruması (GFI):Gerçek zamanlı döngü izleme, test edilen nesnenin durumunu dinamik olarak algılar. Yüksek voltajlı personel temas halinde, sistem yüksek voltajlı çıkışı otomatik olarak keser.Elektrik çarpmasını önlemek ve operatör güvenliğini sağlamak.
■WiFi bağlantısı:Kablosuz ağlara ve mobil bağlantı noktalarına bağlantıyı destekler, ağ iletişimi, uzaktan teşhis, uzaktan yükseltme ve diğer çevrimiçi işlevleri sağlar.
■Dahili güç kaynağı:Entegre frekans dönüştürme güç kaynağı, ihtiyaç duyulan gerilim ve frekansın gerçek zamanlı çıkışını, 6KVA'nın yerleşik kapasitesiyle (daha yüksek güç ihtiyaçları için özelleştirilebilir) sağlar.
■Yay algılama:Test edilen nesnedeki anormal akım devrelerini tespit eder ve açık kısa devre kusurlarını etkili bir şekilde tanımlar.
■Barkod taraması:Barkod ile tetiklenen test başlangıcını, seri testini ve barkod ve test sonuçları arasındaki veri bağlantısını destekler, veri yönetimini ve analizini basitleştirir.
■Veri Yönetimi:İstatistik verilerin gerçek zamanlı grafik görüntülenmesi analizi ve yönetimini kolaylaştırır.
| İsimlendirilmiş çıkış | 5KV/100mA, kısa devre akımı> 200mA |
| Çıktı voltaj aralığı | 100 ~ 5000V |
| Çıkış voltajı doğruluğu | ± ((1% × ayarlanmış değer + 2 kelime) |
| Voltaj çözünürlüğü | 1V |
| Çıkış sıklığı | 50/60Hz |
| Frekans doğruluğu | ±0,1Hz |
| Çıktı ayarlaması | ± ((1% × ayarlanmış değer + 2 kelime) |
| Mevcut üst sınır | 0.00 ila 100.00mA |
| Mevcut alt sınır | 0.000 ila 9.999mA |
| Mevcut ölçüm aralığı | 0.00 ~ 100.0mA |
| Mevcut ölçüm çözünürlüğü | 0.001/0.01mA |
| Mevcut ölçüm doğruluğu | ± ((1% × okuma değeri +5 kelime) |
| Yavaş yükseliş süresi | 0-999.9s |
| Zamanı yavaşlat. | 0.1-999.9s |
| Test süresi | 0,0.3-999.9s |
| Zaman çözünürlüğü | 0.1s |
| Zaman doğruluğu | ±(0.2% x ayar değeri +1 kelime) |
| Yay algılama | 0-9 |
| Mevcut tazminat aralığı | 0.000-20.00mA |
| İsimlendirilmiş çıkış | 6KV/10mA |
| Çıktı voltaj aralığı | 200 ‰ 6000V |
| Çıkış voltajı doğruluğu | ± ((1% × ayarlanmış değer + 2 kelime) |
| Çıktı dalgalanması | % 2 |
| Mevcut üst sınır | 0.00 ila 10.00mA |
| Mevcut alt sınır | 0.000 ila 9.999mA |
| Mevcut ölçüm aralığı | 0.00 ~ 10.0mA |
| Mevcut ölçüm çözünürlüğü | 0.001/0.01mA |
| Mevcut ölçüm doğruluğu | ± ((1% × okuma değeri +5 kelime) |
| Yavaş yükseliş süresi | 0-999.9s |
| Zamanı yavaşlat. | 0.1-999.9s |
| Test süresi | 0,0.3-999.9s |
| Zaman çözünürlüğü | 0.1s |
| Zaman doğruluğu | ±(0.2% x ayar değeri +1 kelime) |
| Yay algılama | 0-9 |
| Mevcut tazminat aralığı | 0.000-5.000mA |
| Serbest bırakma süresi | 100ms |
| İsimlendirilmiş çıkış | 2500V/50GΩ | |
| Çıktı voltaj aralığı | 200-2500V | |
| Voltaj çözünürlüğü | 1V | |
| Çıkış voltajı doğruluğu | ± ((1% × ayarlanmış değer + 2 kelime) | |
| Ripple katsayısı | % ≤2 | |
| Direnç ölçüm aralığı | 0.00 ila 10.00mA | |
| Direnç ölçümünün çözünürlüğü | 0.000 ila 9.999mA | |
| Ölçüm doğruluğu |
1.000MΩ~999.9MΩ Çıktı 200-500V |
±(7% × okuma değeri +3 kelime) |
|
1.000MΩ~999.9MΩ Çıktı 501-2500V |
± ((5% × okuma değeri + 3 kelime) | |
|
1.00GΩ~10.00GΩ Çıktı 501-2500V |
±(7% × okuma değeri +3 kelime) | |
|
10.00GΩ~50.00GΩ Çıktı 1000-2500V |
±(15% × okuma değeri +3 kelime) | |
| Yavaş yükseliş süresi | 0-999.9s | |
| Zamanı yavaşlat. | 0.1-999.9s | |
| Test süresi | 0,0.3-999.9s | |
| Zaman çözünürlüğü | 0.1s | |
| Zaman doğruluğu | ±(0.2% x ayar değeri +1 kelime) | |
| Serbest bırakma süresi | < 100 ms | |
| İsimlendirilmiş çıkış | 32A/600mΩ | |
| Çıktı voltaj aralığı | 1.0032.00A | |
| Voltaj çözünürlüğü | 0.01A | |
| Çıkış voltajı doğruluğu | ± ((1% × ayarlanmış değer +3 kelime) | |
| Mevcut dalgalanmalar | ≤ 0,4% x Ayar değer/dakika | |
| Çıktı voltajı | 3.00-8.00V AC | |
| Karar | 0.1V | |
| Çıkış frekansı | 50Hz/60Hz | |
| Frekans doğruluğu | ±0,1Hz | |
| Üst/alt direnç ayarları | 0.1-600mΩ | |
| Direnç aralığı | 0.1-600mΩ | 1.00 ¥10.00A |
|
0.1 Rm Ω R= ((6400/ ayarlı akım değeri) m ω |
10.1064.00A | |
| Direnç ölçümünün çözünürlüğü | 0.1/1mΩ | |
| Direnç ölçümünün doğruluğu | ± ((1% × okuma değeri + 3 kelime) | |
| Voltaj ölçüm aralığı | 0.00-6.40V AC | |
| Voltaj ölçüm çözünürlüğü | 0.01V | |
| Voltaj ölçümünün doğruluğu | ± ((1% × okuma değeri + 3 kelime) | |
| Direnç tazminatı | 0-100mΩ | |
| Zamanın denemesi | 0,0.3-999.9s | |
| Zamanlı çözünürlük | 0.1s | |
| Zaman doğruluğu | ±(0.2% × okuma değeri +3 kelime) | |
| Test probunun kuruluşu | Yerle temas akımı: G-L, G-N, AUTO (G-L, G-N) | |
| Yüzeye temas akımı: PH-L, PH-PL | ||
| 7 tür insan vücudu simülasyon devre (MD) standarttır (opsiyonel özelleştirilmiş insan vücudu ağı) | Doktor A. |
GB12113/IEC60990, GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065 |
| MD B. | UL1563 | |
| Doktor C. | GB4943.1/IEC60950-1 | |
| Doktor D. |
UL544P
|
|
| Doktor E. | UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697 | |
| Doktor F. |
GB12113/IEC60990 GB7000.1/IEC60598-1 |
|
| Doktor G. | GB4943.1/IEC60950-1 | |
|
Test güç kaynağı
|
Kutupluk Değiştirme: Aç, Kapat, Otomatik | |
| Yerleşik ve yerleşik olmayan dönüşüm: Açık, kapalı | ||
| Sınav güç kaynağının nötr hattının normal bağlantı durumu ve bağlantı olmaması durumu arasındaki geçiş: AÇIK, AÇIK | ||
| Sınav voltaj çıkışı | Tek fazlı, harici bir izolasyon transformatörü veya değişken frekanslı güç kaynağı gerektirir; test için gerekli voltaj ve frekansı sağlar. | |
| Sınav voltajı üst sınır ayarları | 0.0V~300.0V AC | |
| Test voltajı alt sınır ayarları |
0.0V~300.0V AC
|
|
| Test voltaj çözünürlüğü |
0.1V; 45 Hz ~ 65 Hz |
|
| Test voltajı ölçüm aralığı | 0.0V~300.0V,45Hz~65Hz | |
| Test voltaj çözünürlüğü | 0.1V,45Hz~65Hz | |
| Test voltajı ölçüm doğruluğu | 20.0V~300.0V: ±(2% × okuma değeri + 3 basamak) | |
| yük akımı | 20A | |
| Aşırı akım koruması | RMS akımı ve yanıt süresi: 25A<3s | |
| En yüksek akım ve yanıt süresi: 70A<10ms | ||
| Dokunma akımı ölçümünün üst sınırı (effektif değer) | 0.0mA ∙ 20,000mA | |
| Dokunma akımı ölçüm alt sınırı (RMS) | 0.0mA ∙ 20,000mA | |
| Dokunmatik akım ölçüm çözünürlüğü (RMS) | 0.001mA | |
| Dokunmatik akım ölçüm hatan (RMS) | AC | ±(1%×okuyucu değer + 3 basamak) |
|
15Hz≤f≤ 100 kHz |
±(1%×okuyucu değer + 3 basamak) | |
|
100 kHz < f ≤ 1000 kHz
|
±(2% × okuma değeri + 3 basamak) | |
| Dokunma akım telafi aralığı | 0.000~1.000mA; otomatik ölçüm; açılabilir veya kapanabilir | |
| Test süresi | 0(1 ~ 999.9); 0 sonsuzdur. | |
| Test süresi çözünürlüğü | 0.1s | |
| Test doğruluğu | ±(% 1 × ayarlanmış değer + 1 kelime) | |
| Test yöntemi | AUTO (G-L, G-N); 1 ve yarım kez her zaman | |
| Güç üst/alt sınır ayarları | 0.0?? 6000W | |
| Güç ölçüm aralığı | 0.0-999.9W,1000-6000W | |
| Güç ölçüm çözünürlüğü | 0.1W,1W | |
| Güç ölçüm doğruluğu | PF>0.9 | ±(0,1%×okuyucu değer+0,1%×aralık) |
| PF≤0.9 | ±(0,4%×okuyu değeri+0,1%×aralık) | |
| Voltaj ölçüm aralığı | 0.0-300.0V | |
| Voltaj ölçüm çözünürlüğü | 0.1V | |
| Voltaj ölçümünün doğruluğu | ±(0,1%×okuyucu değer+0,1%×aralık) | |
| Test süresi | 0,0.3~999.9s | |
| Zaman çözünürlüğü | 0.1s | |
| zaman doğruluğu | ±(0.2%×açıklama değeri+1 kelime) | |
| Mevcut üst/alt sınır ayarları | 0.00-20.00A |
| Mevcut ölçüm aralığı | 0.000-9.999A,10.00-20.00A |
| Mevcut ölçüm çözünürlüğü | 0.001A/0.01A |
| Mevcut ölçüm doğruluğu | ±(0,1%×okuyucu değer+0,1%×aralık) |
| Voltaj ölçüm aralığı | 0.0-300.0V |
| Voltaj ölçüm çözünürlüğü | 0.1V |
| Voltaj ölçümünün doğruluğu | ±(0,1%×okuyucu değer+0,1%×aralık) |
| Test süresi | 0,0.3~999.9s |
| Zaman çözünürlüğü | 0.1s |
| zaman doğruluğu | ±(0.2%×açıklama değeri+1 kelime) |
