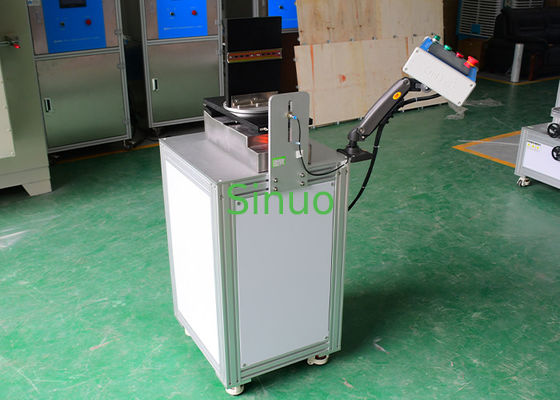

IEC60898-1 RCBO Mekanik 40mm Yükseklik Şok Deneme Makinesi
| Applied Standard: | IEC 60898-1 | Load Output: | 0-999999s |
| Coil Spring: | Elastik katsayı 25n/mm | Turntable Angle: | 4-90 ° rotasyon sabit olabilir |
| Drop Height: | 40mm | Test Station: | Bekar |
| High Light: | elektromanyetik test hizmetleri,emc test laboratuvarı |
||
IEC60898-1 RCBO Mekanik 40mm Yükseklik Şok Deneme Makinesi
Standartlar ve Bilgi:
Sınav ekipmanı IEC 60898-1:2015'in standart gerekliliklerine uymaktadır: Ev ve benzeri tesisler için aşırı akım koruması için elektrikli aksesuarlar-birim kesiciler-Bölüm 1:Bir için devre kesici.c. operasyonu.
Sınav, devre kesiciyi tutan montaj plakasını kaldırmak için motorlu bir kam mekanizması kullanılarak yapılır.Daha sonra serbest bırakılır ve serbestçe bir sarmal yayla donatılmış bir metal durak plakasına düşer (elastik katsayısı: 25N/mm) çarpma emilir. Bu işlem 50 kez tekrarlanır. Daha sonra numune döner bir platform kullanarak 90 derece döndürülür.ve prosedür geriye kalan üç yönün her birinde tekrarlanır., mekanik dayanıklılığı tam olarak değerlendirmek için toplam 200 darbe döngüsü tamamladı.
Özellikleri:
-
Yüksek hassasiyetli çalışma için dokunmatik ekran arayüzü ve servo motor sürücüsü ile PLC tabanlı akıllı kontrol sistemi.
-
Düşme yüksekliği, tutarlı ve tekrarlanabilir sonuçlar sağlamak için kamların eksantrik mesafesine göre doğru bir şekilde tanımlanır.
-
En iyi performans için belirli bir esneklik katsayısı olan Yiheda'dan özel bir spiral yay kullanır.
-
Döner platform, gerçek dünya kullanım senaryolarını simüle etmek için devrelerden oluşan çok yönlü çarpma testlerini kapsamlı olarak gerçekleştirmek için dört 90 ° artış dönümü destekler.
Teknik parametreler:
| Model | SN2506 |
| Test istasyonu | Bekar |
| Elektrikli kontrol yöntemi | PLC akıllı entegre kontrol, insan-makine dokunmatik arayüzü işleyişi |
| Sürüş Modu | Motorlu tahrik mekanizması kamerası |
| Bobin Yayı | Elastik katsayısı 25N/mm |
| A tabanı, B platformu, C tahtası. | Ağacı, siyah boya |
| Düşme yüksekliği | 40 mm |
| Dönerleme masası | 4-90° dönme sabitlenebilir |
| Ağırlıklar | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| Test sayısı | 0-999999 kez, dokunmatik ekran önceden ayarlandı |
| Yük çıkışı | 0-999999s, dokunmatik ekran önceden ayarlanmış |
| Boyut | 900 mm × 600 mm × 1350 mm |
| Ağırlık | Yaklaşık 110 kilo. |
| Güç kaynağı | AC380V ± 10% 50Hz, 1kVA |
