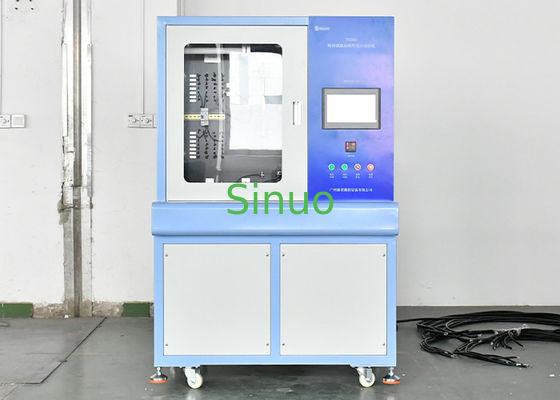

IEC 60947-1 Devre Kesiciler Kapsamlı Test Ekipmanı

Temel Özellikler
Menşe Yeri: Çin
Marka Adı: Sinuo
Sertifikasyon: Calibration Certificate (Cost Additional)
Model Numarası: SN2501
Ticari Gayrimenkuller
Minimum Sipariş Miktarı: 1
Fiyat: Customized
Ödeme Koşulları: L / C, T / T, Western Union,
Tedarik Yeteneği: Ayda 10 set
Etiketler

emc test sistemleri

elektromanyetik test hizmetleri

emc test laboratuvarı
Özellikler
Applied Standard: IEC 60947-1, IEC 60898-1 Tripping Test Content: Gecikme, anlık açma testi
Output AC Current: 3 ~ 350A Current Accuracy: 0,5 seviye
Output AC Voltage: 0~5V Voltage Accuracy: 0,5 seviye
High Light:

emc test sistemleri

,

emc test laboratuvarı
Ürün Tanımı



IEC 60947-1 Devre Kesiciler Kapsamlı Test Ekipmanı





Standartlar ve Maddeler:



IEC 60947-1 Alçak gerilim şalt cihazları ve kontrol cihazları - Bölüm 1: Genel kurallar

IEC 60898-1:2015 Elektrik aksesuarları - Ev ve benzeri tesisatlar için aşırı akım korumalı devre kesiciler - Bölüm 1: a.c. işletimi için devre kesiciler madde 9.10 Açma Karakteristiği Testi





Ürün Bilgisi:



Devre kesicilerin zaman gecikmeli açma karakteristiklerini, anma akımının 1.13, 1.45 ve 2.55 katını uygulayarak, açmanın belirtilen zaman aralığında gerçekleşip gerçekleşmediğini doğrulamak için tasarlanmıştır.



Ayrıca, devre kesicinin gerekli zaman sınırları içinde tepki verip vermediğini belirlemek için anma akımının 3 ila 20 katını uygulayarak anlık açma performansını test etme yeteneğine sahiptir.



Bu ekipman, kalıplanmış kasa devre kesicilerin (MCCB'ler) ve minyatür devre kesicilerin (MCB'ler) çevrimiçi sevkiyat öncesi testleri için özellikle uygundur ve devre kesici üretim hatlarında elektriksel performans doğrulaması için temel bir çözüm haline getirir.

Hızlı fikstür kurulumu, tamamen otomatik test prosedürleri ve akıllı sonuç değerlendirmesi özellikleriyle, üreticiler için üretim verimliliğini ve kalite kontrolünü büyük ölçüde artırır.





Test Yöntemi:



Bu test ekipmanı, düşük gerilim ve yüksek akım çıkışı prensibini benimser, akımı çıkarmak için dahili yüksek akım izolasyon transformatörünü kullanır, sabit akım kaynağını kontrol etmek için dokunmatik ekran aracılığıyla akım boyutunu ayarlar ve sabit akım kaynağı, çıkış akım boyutunu ayarlamak için transformatör birincil giriş voltaj boyutunu kontrol eder. Akımı otomatik olarak stabilize etme işlevine sahiptir. Test süresi dokunmatik ekran aracılığıyla ayarlanır ve devre kesicinin kalitesini değerlendirmek için test açma süresi ile karşılaştırılır.

Ekipman giriş gücü: üç fazlı 380V/50HZ/10KVA;

Kalıplanmış kasa devre kesicilerin test özellikleri: küçük anlık açma özellikleri, gecikmeli açma özellikleri, sıcaklık artışı testi

Kontrol modu: PLC dokunmatik ekran kontrolü





Teknik Parametreler:



Sabit sıcaklık odası
  • Sabit sıcaklık odası, sıcaklığı korumak için test makinesi ile birleştirilmiştir: oda sıcaklığı ~ 50 derece, sıcaklık çözünürlüğü 0.1 derece, sıcaklık kararlılığı ± 1 derece.
Gecikmeli açma parametreleri
  • Çıkış AC akımı: 3~350A;
  • Çıkış AC gerilimi: 0~5V;
  • Çıkış akım yolu: 1 yol, çoklu P devre kesici kontakları, birkaç anahtarı test etmek için seri olarak bağlanır;
  • Küçük devre kesici ürünlerini test edin: 3~125A
  • Akım çıkış dalga formu: sinüs dalgası (düzeltme ekipmanı akım dalga formu bozulması %5'ten fazla değildir, sistem hatası %3'ten fazla değildir)
  • Akım kontrol modu: otomatik ayar, akım dokunmatik ekranda ayarlanır;
  • Akım doğruluğu: 0.5 seviye;
  • Gerilim doğruluğu: 0.5 seviye;
  • Transformatör oranı: 400/5A;
  • Test süresi: 1~999999s;
  • Akımın 1.13 katı uygulandıktan sonra, 5 saniye içinde otomatik olarak akımın 1.45 katına yükselecektir;
Anlık açma test parametreleri
  • Fikstür: terminal yöntemini benimser, anlık bir istasyon; 1-4P devre kesiciye uyar
  • Çıkış akımı: AC 100A~10000A;
  • Çıkış akım yolu sayısı: 1 yol,
  • Akım doğruluğu: 5 seviye;
  • Çözünürlük: 1A
  • Anlık test süresi ≤0.2s;
  • Eylem süresi üst sınırı ayarı: 1~200ms;
  • Eylem süresi alt sınırı ayarı: 1~200ms;
  • Test istasyonu: 1 istasyon
  • Ekipman kontrol yöntemi: PLC+dokunmatik ekran kontrolü
  • Zamanlama süresi: 1~999ms;
  • Koruma fonksiyonu: kısa devre koruması, aşırı yük koruması, kaçak koruması;
  • Ortam sıcaklığı: 0 ~ +40℃;
  • 15) Bağıl nem: (20 ~ 90)%RH;
  • Şasi boyutu: uzunluk 100*genişlik 780*yükseklik 1600
Sıcaklık artışı testi
  • Devre kesici normal çalışma koşullarında ve belirtilen koşullara göre test edildiğinde, her bir bileşenin sıcaklık artışı Tablo 7'de belirtilen limit değerini aşmayacaktır;
  • Devre kesici, işlevini veya güvenli kullanımını etkileyecek şekilde hasar görmemelidir;
  • 8 kanallı sıcaklık ölçümü, sıcaklık çözünürlüğü 0.1 derece;
  • Sıcaklık artışı testi için teller: 1, 1.5, 2, .5, 4, 6, 10, her bir özellik 1 metre uzunluğunda, her birinden 5 adet;
  • Sıcaklık artışı testi için teller: 16, 25, 50, her bir özellik 2 metre uzunluğunda, her birinden 5 adet;
  • Sıcaklık artışı için özel yapıştırıcı: 1 şişe;
  • Yapıştırıcı çözme suyu: 1 şişe;
  • Ölçüm aralığı 0~200 derece;
  • Termokupl modeli: T tipi;
  • Sıcaklık eğrisi ekranı ile; Sıcaklık verisi kayıt tablosu ile.


Detaylar Ekranı:

IEC 60947-1 Devre Kesiciler Kapsamlı Test Ekipmanı
