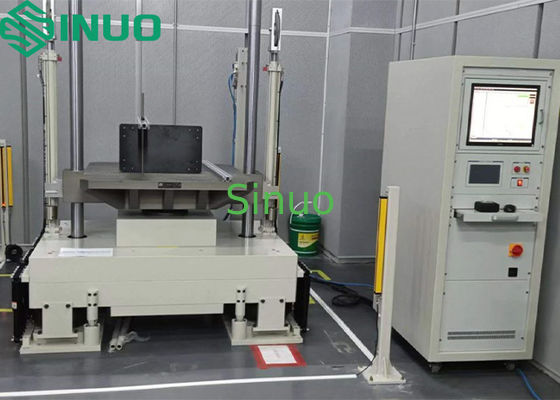

Pil Bataryası Mekanik Şok Test Sistemi Yarım Sinüs Testere Dişi Kare Dalga Şok Testleri

Pil Mekanik Şok Deneme Sistemi Yarım Sinüs Çakma Dişi Kare Dalga Şok Denemeleri

ÜrünBen...Bilgiler:

Bu mekanik şok tester, elektronik ürünler, havacılık, gemi yapımı, savunma sektörleri, otomotiv parçaları, ulaşım vb. alanlarında şok direnci testleri için esas olarak uygundur.

Farklı dalga biçimi jeneratörlerini seçerek, yarı sinüs dalgası, zirve sonrası testere dalgası veya kare dalga Şok testleri yapılabilir.

Sistem, GB/T2423-2008, GJB150, IEC-68-2-27 gibi endüstriyel test standartlarını ve MIL-STD-202F, MIL-STD-810F ve MIL-STD-883E gibi ABD endüstriyel güvenilirlik standartlarını karşılar.(Not: MIL standartları yaygın olarak kabul edilen güvenilirlik protokollerine atıfta bulunur.

AnaPEr performans:

1Bu ekipman hidrolik kaldırma ve yüksek basınçlı yağ fren serbest düşme şok makinesi benimsiyor.

2Bu ekipman, ikincil şok frenini önlemek için gaz-sıvı basınçlandırma ve güçlü sürtünme frenini benimsiyor.

3Şok ölçüm cihazı: Tek kanallı veri alımı. Aynı anda hızlanma verisinin ölçümünü, depolamasını, rapor basımını, veri geri çağırmasını,veritabanı yönetimi ve diğer iki kanal fonksiyonları.

4Bu ekipman, herhangi bir eylem süresinin geniş bir yelpazesi olan yarı sinüs dalga darbelerini üretmek için kauçuk modülü benimsiyor.

5Bu ekipman, ambalaj kutularının eşdeğer düşme testi için kullanılabilir.

Teknik parametreler:

Ekipmanın performansının tanıtımı:

1. Çalışma platformu

Yüksek dayanıklı ithal alüminyum alaşım çalışma platformunu benimseyin.

2. kaldırma mekanizması

Hidrolik kaldırma sistemi kullanın.

3Yükseklik kontrolü.

Yükseltme yüksekliği, tabanına monte edilmiş fotoelektrik kodlayıcı bileşimi ile ölçülür.güçlü müdahale karşıtı yetenek ve yüksek güvenilirlikŞokun tekrarlanmasını sağlar.

4Fren sistemi.

Güçlü sürtünme frenleri ve ikincil şok karşıtı fren fonksiyonu hızlı ve güvenilir şekilde frenleyebilir.

5. tampon sistemi

Bir taban, bir amortisör ve bir hava yastığından oluşur. titreşim azaltma sistemi, çalışma platformundan yere aktarılan şok kuvvetini azaltabilir.

6Dalga biçimi jeneratörü.

Yarım sinüs dalgası: 1-30ms farklı dürtü atışı genişliklerini gerçekleştirir;

Kare dalga: özel silindir ve basınç düzenleyici valfden oluşur;

Zirve sonrası testere dalgası: özel kalıp, fırın ve kurşun bloğundan oluşur.

7. Güvenlik cihazı

Acil durma düğmesi: Hareket mekanizmasının temas kaynaklarının zorla kesilmesi gibi acil durumlarda devreyi kesiyor.

Ölçüm sistemi özellikleri:

MIL-STD-810, GJB-150-18-86, IEC68-2-27 ile uyumludur

En fazla örnekleme sıklığı 1MHz'e kadar

En fazla test hızlandırması 100,000gn

En az test darbeleri genişliği 0.1ms

Çok kareli dalga biçimi kaydı ve oynatımı

İç ve dış tetiklemeyi destekle

AnalizF- Evet.

1Şok dalga biçimi geçici yakalama.

Geçici yakalama tek veya birden fazla darbeleri elde etmenize yardımcı olur. Sistem otomatik olarak zirve değerini, darbelerin genişliğini, hız değişimini, baş yaralanma endeksi HIC'yi ve şok darbesinin diğer verilerini analiz eder.Otomatik olarak ideal dalga şekli ile yakalanan darbeler dalga şekli eşleştirmek ve ikisi arasındaki sapma karşılaştırmak.

2Şok tepkisi spektrumu analizi

Şok tepkisi spektrumu analizi, çarpışmanın neden olduğu potansiyel hasarı değerlendirebilir.Sistem, her şok darbesinde SRS analizi yapar ve gerçek SRS ile hedef SRS arasındaki sapmayı karşılaştırır..

3. Diğer analizler

Güç deformasyon analizi, şok tepkisi gösterisi, rotasyon şok analizi ve şok testlerinde gerekli diğer analizler. Güç deformasyon analizi, güç zirvesini, deformasyon zirvesini,EnerjiŞok tepkisi gösterisi, şok tepkisi spektrumunu öğrenmek için araçlar sağlar.Dönüş şok analizi döner şok makineleri veya diğer döner kontrol olayları için kullanılırSinyal eksensel ivme ölçümü ile hesaplanır.
