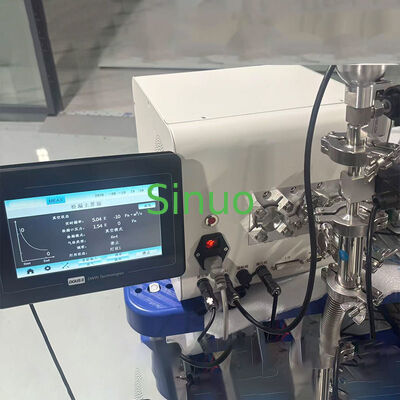

Modüler Lityum Pil Helyum Kütle Spektrometresi Kaçak Dedektörü
| Functional Configuration: | Vakum/emme tabancası modu/çift izleyici gazı | Detectable Gases: | Helyum-4; Helyum-3; Hidrojen |
| 1500Hz Vacuum Mini. Leak: | 1,0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5,0E-13 Pa.m3/s |
| Calibration Mode: | Dahili/harici/dinamik kalibrasyon | Calibration Leak: | Mikrokanal tipi, 2,0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | ≤ 3 dakikalık | Response Time: | ≤ 1 saniye |
Bu ekipman birinci nesil ANHMS-1000 serisi modüler helyum kütle spektrometre sızıntı dedektörüdür. Hem vakum hem de emme tabancası test yöntemleriyle uyumludur.Kompakt boyutu, lityum pil hücreleri için otomatik helyum test ekipmanlarına kolayca entegre edilmesini sağlar.
Giriş modülü konumundaki helyum içeriğini gerçek zamanlı olarak izleyerek, lityum batarya hücrelerinin helyum sızıntısı oranını niceliksel olarak ölçebilir.Sıfır sıçrama oranı, kabuk kaynak kusurları gibi nedenlerle ayarlanmış değeri aşan yetersiz ve şüpheli hücreleri tarayabilir, enjeksiyon deliği kaynak arızaları ve malzeme kusurları.
ANHMS-1000 serisi helyum kütle spektrometre sızıntı dedektörü, hücre üretimi sırasında birincil helyum testinde, ikincil helyum testinde ve pil paketinin hava geçirmezliği testinde yaygın olarak kullanılır.Kaplama ve mühürleme iğnelerinin kaynak kalitesini sağlayabilir, PACK ve modülün genel mühürleme performansının yanı sıra, üretim gereksinimlerini karşılar.
- Yüksek sızıntı tespit doğruluğu: Sıvı modunda minimum tespit edilebilir sızıntı hızı 5.0E-10Pa.m3/s'e ulaşır
- Yüksek yanıt hızı: Sızıntıya yanıt süresi 1 saniyeden azdır ve sızıntı zirvesi 5 saniyede ölçülebilir
- Yüksek istikrar: Yttrium-iridium oksit tel, arıza durumunda otomatik olarak değişiyor; çift kanal tasarımı sürekli ve istikrarlı çalışmayı sağlar
- Veri Depolama: Yerel olarak test verilerini ve dalga biçimlerini depolar ve USB flash sürücüsüne ihracatı destekler
- Kullanım Kolaylığı: Kompakt boyut, zengin arayüzler ve otomatik lityum bataryası helyum algılama ekipmanları için uygun basit işletim
| Parametreler | Spesifikasyon |
|---|---|
| Ürün modeli | SN-ANHMS-1000 |
| Fonksiyonel Yapılandırma | Vakum modu, emme tabancası modu, çift izleyici gazı |
| Güç kaynağı | AC 220V±10%, 50Hz |
| Mevcut Tüketim | < 2A |
| Sigorta | 10A*2 (Dayet 5*20mm) |
| Giriş Flange | 2*DN16 KF+1*DN25 KF |
| Boyutları | 308*283*319 (W*H*D, mm) |
| Bulunabilir Gazlar | He4, He3, H2 |
| En az tespit edilebilir sızıntı oranı (He4) | Silah emici modu: ≤ 5.0E-8 Pa.m3/s Vakum modu: 1.0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000Hz) |
| Kalibrasyon Modu | İç kalibrasyon, dış kalibrasyon, dış dinamik kalibrasyon |
| Kalibrasyon Sızıntıları | Mikro kanal tipi, 2.0 * 10−8 Pa·m3/s |
| Başlama Zamanı | ≤ 3 dakikalık |
| Yanıt Zamanı | ≤ 1s |
| Yedek pompa hızı | > 1,0 L/s, nihai vakum < 10 Pa |
| Moleküler pompa hızı | He4, 2,5 L/s (Kısıtlı Akış 80) |
| Maksimum izin verilen basınç | 200~1800 Pa |
| Ölçüm Birimi | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| Dil | Çince/İngilizce/Almanca |
| Ekranı Göster | LCD, 4.3 inç renkli ekran, dokunmatik ekran |
| İletişim Arayüzü | RS232, I/O, analog giriş |
