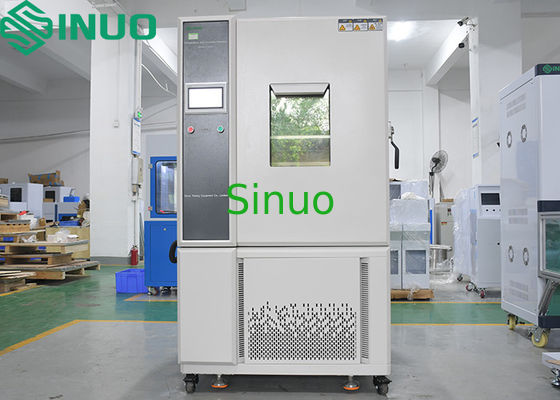

-70°C'den +150°C'ye kadar sıcaklık ve nem testi odası IEC62133 Pil testi için
| Temperature Range: | -70 ℃ ila +150 ℃ | Temperature Fluctuation: | ±0,5°C |
| Humidity Range: | (20 ～ 98)% RH | Humidity Fluctuation: | ≤2,5% |
| Heating Rate: | -70 ℃ ila +150 ℃ ≥5 ℃/dk | Cooling Rate: | +150 ℃ ila -70 ℃ ≥5 ℃/dk |
| High Light: | IEC62133 Sıcaklık Nemlik Deneme Odası,Pil testi sıcaklık nem testi odası,150°C sıcaklık nem testi odası |
||
-70°C'ye kadar+150°C sıcaklık ve nem testi odası IEC62133 Pil testi için
Ürün bilgileri:
Elektronik, elektrik bileşenleri, plastik ve diğer malzemelerin güvenilirlik testleri için tasarlanmış sıcaklık ve nem testi odası.IEC62133 gibi uluslararası standartlara uygun.UN38.3, ve IEC60068-2-2:2007-70°C'den +150°C'ye kadar bir sıcaklık aralığı ve %20'den %98'e kadar nem kontrolü ile, ürün doğrulama için aşırı çevresel koşulların kesin simülasyonunu sağlar.
Teknik parametreler:
| Ürün modeli | SN559-1000L |
| İsimsel Hacim | 1000L |
| İç Boyutlar | W1000*H1000*D1000mm |
| Dış Boyutlar | W1280*H2150*D2050MM |
| Ağırlık | Yaklaşık 580KG |
| Test Çevre Koşulları | Çevre sıcaklığı: +25°C, nispi nem ≤ 85%, oda içinde numune alınmaz |
| Sıcaklık aralığı | -70°C...ya da+150°C |
| Nem aralığı |
RH% (Sıcaklık: 20°C~85°C, aktif ısı yükü olmadan, sıcaklık-nem kontrol aralığı çizelgesine bakın) |
| Sıcaklık dalgalanması | ±0,5°C |
| Nem dalgalanması | % ≤2,5 |
| Sıcaklık sapması | ≤ ± 2,0°C |
| Nem sapması | ≤±3% |
| Isıtma Hızı | -70°C...ya da+150°C ≥5°C/min (Tüm aralık üzerindeki ortalama) |
| Soğutma Hızı | +150°C...ya da-70°C ≥5°C/min (Tüm aralığın ortalaması) |
| Yük Durumu | Hiçbiri |
| Çalışma gürültüsü | A ağırlıklı ses seviyesi ≤70 dB (A) (Dengelli bir odada, minimum yankı ile, 25°C ortam sıcaklığında alınan ölçüm. A ağırlığı kullanılarak, ortalama değer 9 puan olarak ölçülür. Her bir test noktası gürültü kaynağından 1 metre yatay olarak ve yerden 1 metre yukarıda bulunur.) |
| Yapısal Özellikler | |
|
Isıtma yapısı
|
1Dış duvar malzemesi: A3 çelik plaka sprey kaplamalı. 2İç duvar malzemesi: fırçalanmış paslanmaz çelik plaka SUS#304. 3Kutu gövdesinin termal yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü. 4Kapı için ısı yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü. |
| Alt Yapı Gücü | Test odasının alt kısmı, ray yük taşıma kapasitesi: ≤100kg/m2 (yük) olarak tasarlanmıştır. |
| Klima kanalı |
1Paslanmaz çelik uzun asılı santrifüj fanı: 2 adet, 90W. 2Fan, ısıtıcı, buharlaştırıcı (uyumsuzlaştırıcı da dahil), drenaj cihazı, basınç dengeleme portu, ayarlanabilir hava kılavuzluk plağı, sıcaklık sensörü. |
| Test odasının standart konfigürasyonu |
1Pencere: 400x600x40mm, 3 kat vakum sertleştirilmiş cam. 2- İçeriye yerleştirilmiş düz kolu. 3Kapı menteşesi: SUS # 304 ithalat menteşesi. 4.İç enerji tasarruflu lamba: LED enerji tasarruflu lamba. 5Kurşun deliği: φ50mm, 1 birim, sağ tarafta. |
| Kapı |
1. Tek kapı, dışarıya açılır, sol tarafta menteşe, sağ tarafta sap (kameranın ön tarafına bakıldığında). 2Güvenlik kapı kilitleme mekanizması ile donatılmıştır (kapı test odasının içinden açılabilir). Kapı elektrikli kondansiyon karşıtı ısıtma ile donatılmıştır.ve içi boş cam gözlem penceresi yaklaşık (W400×H600mm) bir görüntüleme alanına sahiptirKapı çerçevesi kondansiyon karşıtı elektrikli ısıtma ile donatılmıştır. |
| Kontrol paneli | 7 inçlik ekran, sıcaklık (nem) kontrol ekranı, işletim göstergesi ışığı ve aydınlatma düğmesi ile denetleyici. |
| Mekanik Oda | Soğutma ünitesi, kompresör su tepsisi, basınç azaltma cihazı, ısıtma cihazı. |
| Güç dağıtım dolabı | Güç dağıtım tahtası, soğutma fanı, ana güç anahtarı, transformatör, ara röle, zaman rölesi, katı durum rölesi, AC kontaktoru, devre kesici. |
| Isıtma |
1Yüksek kaliteli özel ısıtma kablosu seti. 2Isıtma kontrol modu: SSR (katı durum rölesi), temassız periyodik darbeler genişliği modülasyonu. 3Isıtma gücü: yaklaşık 4 kW. |
| Elektrik hattı deliği | Odanın arkasında. |
