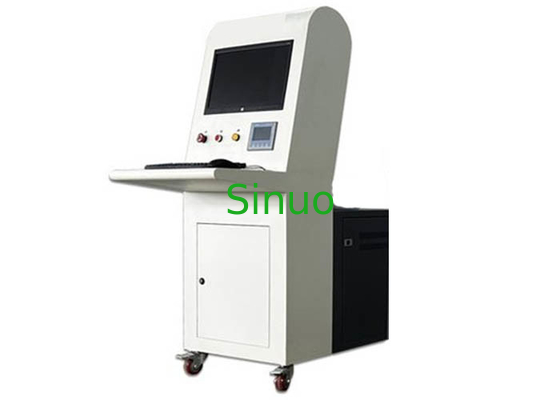

IEC 62368-1 Ek R Bilgisayarla Kontrol Edilen Kısıtlı Kısa devre Deneme Makinesi

IEC 62368-1 Ek R Bilgisayarla Kontrol Edilen Kısıtlı Kısa devre Deneme Makinesi

Ürün Bilgisi:

Bu kısıtlı kısa devre deneme makinesinin IEC62368-1:2018 maddesinin 5. maddesi gerektirir.6.4.1 ve 5.6.5.1, Ek R.

Sınırlı kısa devre test cihazı koruyucu topraklama ileticisini ve 1500A akım koruyucu devre kesiciyi test etmek için kullanılır. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, ve bu tür testlerle ek güvenlik korumasının bütünlüğünü test etmek.

Test numuneleri: ses, video, bilgi ve iletişim teknolojisi ekipmanları.

Test prensibi:

Sınırlı kısa devre test makinesi anlık yüksek akım testini gerçekleştirmek için enerji depolama cihazını kullanır.Serbest bırakma tamamlandıktan sonra, bir sonraki test turu için otomatik olarak şarj olacak. Test sırasında, şarj akımı, mevcut zaman eğrisini oluşturmak için kaydedilecek.

Ekipman özellikleri:

1Büyük bir endüstriyel bilgisayar.

2Seçenek otomatik akım yükseliş testi, manuel akım yükseliş testi ve darbe hızlı kırılma testi, esnek ve basit çalışma.

3Çıktı akımı ve zaman sonuçlarının gerçek zamanlı gösterimi sezgisel;

4 Mükemmel aşırı akım koruması, hedef çıkış akım değerinin keyfi ayarları, akımın üst sınırı ve akımın dayanma süresi.

5Yerleşim algılama fonksiyonu ve sıfır dönüş algılama fonksiyonu ile, test, güvenli ve güvenilir olan yerleşim ve sıfır dönüş belirlendikten sonra yapılabilir.

6Yaklaşım tipi akım yükseltme algoritması, ayarlanmış hedef çıkış akımına ulaştığında, mevcut tolerans zamanlaması otomatik olacaktır,ve motor zamanlama tamamlandıktan sonra otomatik olarak sıfıra dönecektir.

7Eğer ayarlanmış çıkış akımın üst sınırı aşılırsa, motor otomatik olarak sıfıra döner ve sesli ve görsel bir alarm verir.

8Gelişmiş anti müdahale tasarımı, yazılım ve donanım, çoklu anti müdahale araçları, sert elektromanyetik ortama uyum sağlıyor.

9Kapı kilit alarmı, açma voltaj doğrulama arayüzü vb ile donatılabilir.

Özellikleri:

1Kontrol modu: endüstriyel bilgisayar.

2Test istasyonu: 1 istasyon.

3Test aralığı: < 25A.

4Sınır akımı: ≥ 1500A (özelleştirilebilir).

5Çıkış süresi: 5 ~ 100ms ayarlanabilir.

6Test modu: AC ve DC geçişli test.

7Serbestleme voltajı: müşteri gereksinimlerine göre bilgisayarda ayarlanabilir.

8Test süresi: Standart gereksinimlere göre bilgisayarda ayarlanabilir.

9Standart konfigürasyon: güç kaynağı DC güç kaynağı, aşırı akım koruma aygıtı, müşterilerin sağladığı dalga şekli eğri osiloskopu, 2,5 metrekarelik, 43 metrelik test hatları ile konfigürasyonlu.

10Test fonksiyonu: boşaltma voltajı ve sınır koruma süresi, aşırı voltaj ve aşırı akım koruma fonksiyonu ile ayarlanabilir.

11Güvenlik koruması: anormal kapatma alarmı fonksiyonuna sahiptir ve bağlantı yalıtım malzemelerinden yapılmıştır.

12Genel boyut: yaklaşık olarak: W800 × D600 × H1650mm.

13Ekipmanın güç kaynağı: AC220V 50Hz.
