IEC 62368-1 Şekil 29 Katı Yalıtım İçin Dielektrik Dayanım Test Cihazı

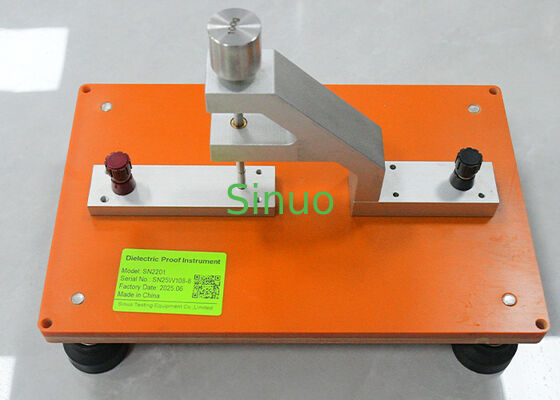

BuElektrik Gücü Test AracıKatı yalıtım malzemelerinin dielektrik dayanıklılığını ve yalıtım performansını değerlendirmek için özel bir test cihazıdır.IEC 62368-1:2023 Bölüm 5.4.9.1, Şekil 29.

Enstrüman, test sırasında belirli mekanik temas koşullarını yalıtım numunesine uygulayacak şekilde tasarlanmıştır.Laboratuvarlara malzemenin geçerli güvenlik standardında tanımlanan koşullar altında yeterli elektrik yalıtımını koruyabileceğini doğrulamada yardımcı olmak.

Bu...IEC 62368-1 Şekil 29 test cihazıÖzellikle elektrik güvenliği laboratuvarları, ürün sertifikasyonu laboratuvarları için uygundur.Elektriksel ve elektronik ekipmanlar için yalıtım malzemesi doğrulamalarını gerçekleştiren Ar-Ge departmanları ve üreticiler.

SN2201, farklı numune gereksinimleri için iki konfigürasyonla sağlanır.Φ 5-100 ve Φ6.4-50 konfigürasyonları.

Katı yalıtım, elektrik güvenliğinin önemli bir parçasıdır, çünkü iletken parçalar arasındaki istenmeyen akım yollarını önler.yalıtım malzemesi, yalıtım performansının bozulması veya kaybı olmadan belirli elektrik ve mekanik streslere dayanabilir..

SN2201, bu tür bir değerlendirme için IEC 62368-1 Şekil 29'daki standart özel bir test armatürü olarak tasarlanmıştır.

Tipik uygulamalar arasında aşağıdakilerin test edilmesi ve doğrulanması vardır:

• Katı elektrik yalıtım malzemeleri
• İzolasyon levhaları ve bariyerleri
• Elektriksel ve elektronik bileşenler
• Ekipmanlarda kullanılan yalıtım yapıları
• Kablolar ve ilgili yalıtım malzemeleri
• Transformör yalıtım bileşenleri
• Elektrikli yalıtıcılar
• Güvenlik açısından kritik yalıtım parçaları

Aygıt, bir elektrik güvenliği laboratuvarının daha geniş bir IEC 62368-1 uyumluluk test sistemine entegre edilebilir.Erişilebilirlik ve mekanik güvenlik test ekipmanları.

Test, test örneği ile ilgili test bileşenleri arasında belirtilen temas koşulunun belirlenmesine dayanır.

Deneme düzenine bağlı olarak, uygun sıkıştırıcı ve metal çubuğu seçilir.sonra belirtilen test konfigürasyonu değerlendirme için belirlenebilir..

SN2201, Şekil 29'da belirtilen konfigürasyonları karşılamak için iki metal çubuk seçeneği sunar:

• Φ5 ± 0,1 mm metal çubuk, 100 g
• Φ6,4 mm metal çubuk, 50 g

Bu yapılandırma, laboratuvarların, uygulanabilir test düzenlemesi için belirtilen boyut ve yükleme gereksinimlerini korurken tekrarlanabilir testler yapmalarını sağlar.
