CISPR22 İletilen Emisyon CE 30MHz ~ 6GHz Frekans Aralığı EMI Emisyon Test Sistemi

CISPR22 İletilen Emisyon CE 30MHz ~ 6GHz Frekans Aralığı EMI Emisyon Test Sistemi

Standartlar ve Hükümler:

CISPR11 / GB4824: Endüstriyel, bilimsel ve tıbbi (ISM) radyo frekansı ekipmanı ve benzeri donanımlar - Radyo frekansı bozulma özellikleri - Sınırlamalar ve ölçüm yöntemleri
CISPR 12: Taşıtlar, botlar ve içten yanmalı motorlar - Radyo rahatsızlık özellikleri - Harici alıcıların korunması için sınırlar ve ölçüm yöntemleri
CISPR13 / GB13837: Ses ve televizyon yayın alıcıları ve ilgili donanım -Radyo rahatsızlık özellikleri – Sınırlar ve ölçüm yöntemleri
CISPR14-1 / GB4343.1: Elektromanyetik uyumluluk. Ev aletleri, elektrikli aletler ve benzeri cihazlar için gereklilikler - Bölüm 1: Emisyon
CISPR15 / GB17743: Elektriksel aydınlatma ve benzeri cihazların radyo bozulma özelliklerinin sınırlamaları ve ölçüm yöntemleri
CISPR22 / GB9254: Bilgi teknolojisi donanımı - Radyo bozulma özellikleri – Sınırlar ve ölçüm yöntemleri

Örnekler ve Kısıtlamalar:

Endüstriyel, bilimsel ve tıbbi (ISM) radyo frekansı ekipmanı; araçlar, tekneler ve içten yanmalı motorlar; ses ve televizyon yayın alıcıları ve ilgili donanım; elektriksel aydınlatma; bilgi teknolojisi ekipmanı; vb.

Uygulama:

EUT'nin normal çalışma koşullarında güç hattı ve sinyal / kontrol hattı üzerinden çevre çevreye müdahale edip etmediğini ölçmek için kullanılır. Parazit sinyali çok büyükse, tüm elektrik şebekesinin güç kalitesini etkiler, böylece diğer elektrikli cihazların normal çalışmasını engeller. Gerçek test sırasında test nesnesi, açılış sırasında test alıcısının RF giriş portunu etkileyebilecek ve zarar verebilecek güçlü geçici sinyal üretebilir. Bu nedenle, genellikle durum sinyali için geçici Puls sınırlandırıcısını bastırmak için AMN ile alıcı arasında bir çizgi ayarlamak gerekir. Test konusu akımı çok büyükse (örneğin, 400A'dan büyük) veya AMN kullanılarak ölçülemezse, CISPR 16-1-2 tarafından belirtilen yüksek empedanslı voltaj probu ölçümlerini kullanabilirsiniz.

Test Prensibi:

Gerçekleştirilen emisyon testi sistemi, normal çalışma koşullarında, AÇA'yı enerji hattı, sinyal portu ve kontrol portu aracılığıyla çevreye olan tacizi ölçer. Test frekansı aralığı genellikle 9 kHz ila 30 MHz arasındadır. Farklı ürünler için taciz sınırları, farklı standartlarla belirlenir, ancak temel yöntem aynıdır.

Yapısı:

Ana test cihazları: alıcı, yapay güç ağı, gerilim sondaları, EMC test yazılımı
Test ortamı: korumalı oda (bu sisteme dahil değildir, isteğe bağlı veya müşteri hazırlamalıdır)

Kullanım Ortamı:

Güç kaynağı: 380V ±% 10 50 / 60Hz
Ortam sıcaklığı: 5 ° C ~ +40 ° C, yüksek konsantrasyonlu toz, aşındırıcı gaz, yanıcı ve patlayıcı nesneler olmamalıdır

Teknik parametreler:

CE Test Frekans Aralığı	30MHz ~ 6GHz
EUT Kapasitesi	Tek fazlı 230VAC / 16A, üç fazlı 400VAC / 32A, üç fazlı 400VAC / 63A (gerektiği gibi yapılandırılmış)
Ana Test Cihazları	EMI alıcısı, yapay güç ağı, gerilim sondaları, EMC test yazılımı
Test ortamı	Korumalı oda
Amplifikatör Kazanç	Test sırasında, yapay güç şebekesinin çıkış terminali, EUT terminalinden 0.8 m uzakta olmalı ve 0.8 m uzunluğunda üç çekirdekli esnek bir kablonun iki güç hattı ile bağlanmalıdır. Tezgah üstü EUT'nin yüksekliği 0,8 m veya daha fazla, zeminde duran EUT'nin yüksekliği 0,1 m veya daha fazla olmalıdır. Topraklanmış metal plakalar duvara ve zemine yerleştirilir ve EUT dikey olarak topraklanmış metal plakalardan 0.4 m uzaklıktadır.

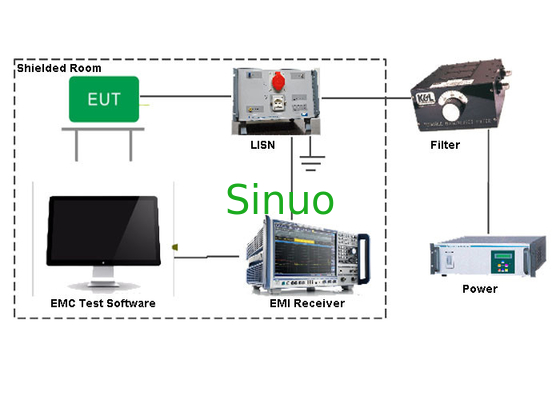

Şematik diyagram
