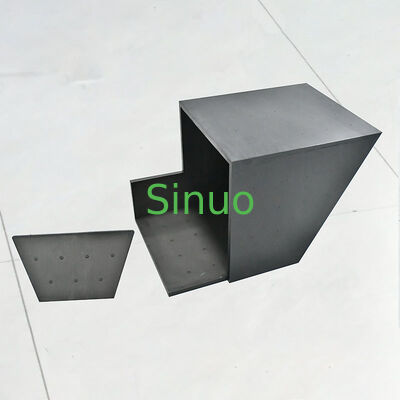

IEC60335-2-30 Fig.103 Elektrikli Aygıtlar Oda Isıtması Yüzey Sıcaklığı Yükselme Testörü

Bu test köşesi, 11. maddenin standart gerekliliklerine uygun.2, IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021'in Şekil 103.

Bu test kutusu, yaklaşık 20 mm kalınlığında siyah boyalı sıkıcı kontrplaktan yapılmıştır.

Test kutusu test köşesine yerleştirilirken, B tarafı test köşesinin bir duvarına ve test kutusunun eğimli ucu diğer duvara dayanır.760 mm derinlik ve 470 mm yükseklik.

Kabin ısıtıcısı, test kutusuna sığacaksa, üreticinin talimatlarına göre en uygunsuz konuma ve L = 0 mm mesafeye test kutusuna yerleştirilir. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleTest kutusunun A duvarı, L'yi L= 220 mm maksimum mesafeye kadar arttırmak için hareket ettirilebilir.

Üreticinin kabin ısıtıcısının yerleştirilmesi için herhangi bir talimat vermediği veya ısıtıcının test kutusuna sığmadığı durumlarda,kabin ısıtıcısı test köşesinin zeminindeki en olumsuz konuma yerleştirilir.PTC ısıtıcı elemanları içeren ısıtıcılar, daha yüksek sıcaklıklara yol açacaksa duvarlardan uzaklaştırılır.

Filtrelerin sıcaklık artışı, çapı 15 mm ve kalınlığı 1 mm olan bakır veya tunçtan küçük siyah disklere takılan termokopülerle belirlenir.Diskler pad yüzeyine yerleştirilir.

Sonda, laboratuvar standı klemesi veya benzer bir cihaz kullanarak yerinde tutulabilir. Sonda ile aynı sonuçları veren herhangi bir ölçüm aracı kullanılabilir.

• IEC standartlarına uygunluk:IEC 60335-2-30 Bölüm 11.2 ve Şekil 103'ün gereksinimlerine uygun olarak üretilmiştir.
• Simülasyon Odası Köşe:Isıtma cihazları için güvenilir test sonuçları vermek için bir zemin ve iki dikey duvardan oluşan gerçek bir kapalı köşenin kopyasını oluşturur.
• Mat siyah bitirme:İç ve dış yüzeyler, ısı emişliği için mat siyah boya ile kaplanmıştır.
• Çeşitli Termokopül Montajı:Önceden delinmiş delikler 10 cm aralıklarla yerleştirilir, bu da sıcaklık sensörlerinin kolay bir şekilde monte edilmesini kolaylaştırır.
• Güçlü Yapı:Yaklaşık 20 mm kalınlığında kontrplaktan yapılmış, sağlam yapıya ve uzun kullanım ömrüne sahiptir.
