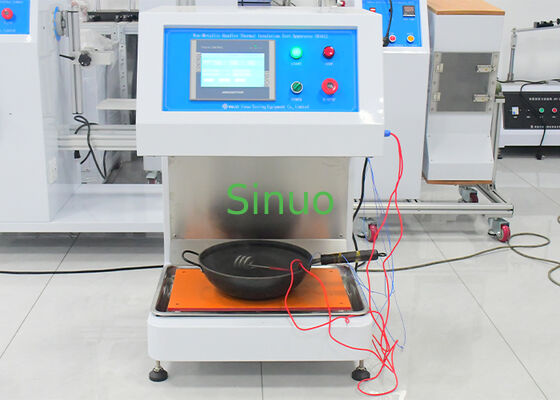

TZS 683:2022 Bölüm 10.7 Metal olmayan saplar için ısı yalıtımı test cihazı
| Test Station: | Tek istasyon | Control Method: | PLC kontrolü |
| Platform size: | 400mm*400mm | Temperature channel: | 4 kanal |
| Heating temperature: | Rt~ 100 °C | Test time: | 0-99H99M99S |
| High Light: | Metalik Olmayan Tutamaklar Termal İzolasyon Malzemesi,Elektriksel Test İzolasyon Aparatı,TZS 683 Madde 10.7 Test Ekipmanı |
||
- Kap, nominal kapasitesinin %90'ına kadar 23°C + 2°C'deki su ile doldurulacak ve kapak (varsa) yerine yerleştirilecektir.
- Su, 15 dakika ile 20 dakika içinde kaynama noktasına ulaşacak şekilde, suya daldırılmış bir elektrikli ısıtma bobini kullanılarak ısıtılacaktır.
- Tutamak sıcaklığı, su kaynamaya başladıktan en az 15 dakika sonra, şekil 1'de belirtilen A ve B noktalarına sabitlenmiş termokupllar aracılığıyla ölçülecektir.
- Sıcaklık kaydedilecek ve belirtilen sıcaklıklarla karşılaştırılacaktır.
| Parametre | Özellik |
|---|---|
| Kontrol | PLC kontrol, 7" dokunmatik ekran işlemi |
| İstasyon | Tek istasyon |
| Platform boyutu | 400mm x 400mm |
| Sıcaklık kayıt kanalı | 4 kanal (A noktası, B noktası, Ortam sıcaklığı, Yedek) |
| Isıtma sıcaklığı | Rt ~ 100°C |
| Sıcaklık ölçüm yöntemi | Şekil 1'de belirtilen A ve B noktalarına sabitlenmiş termokupllar aracılığıyla |
| Test süresi | 0-99H99M99S, dokunmatik ekrandan ayarlanabilir |
| Elektrikli ısıtma bobini | Elektrikli ısıtma bobini malzemesi: bakır. Elektrikli ısıtma bobini suya daldırılabilir. Elektrikli ısıtma bobininin açılıp kapanması, suyu 15 dakika ile 20 dakika arasındaki süre içinde kaynatacak şekilde kontrol edilecektir. |
| Sıcaklık kaydı | Dokunmatik ekran göstergesi, Sıcaklık ve zaman görüntülenebilir |
| Güç kaynağı | AC220V, 50Hz, 3kW |
