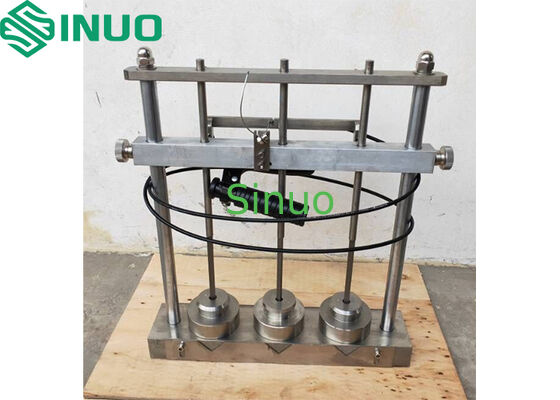

IEC61386-1:2017 Bölüm 10.3 Düşük Sıcaklık Çarpışma Deneme Aletleri
| Test stations: | Üç istasyon | Specimen length: | 200 ± 5mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (her biri üç parça), tolerans +%1 0 | Drop height: | 100 mm, 300 mm, tolerans ±%1, ayarlanabilir |
| Steel anvil: | Ø20 mm, alt yay yarıçapı R300, 100 g | Release method: | Manuel, mandal tipi mekanik serbest bırakma |
| High Light: | IEC61386-1 düşük sıcaklık darbe test cihazı,Garantisi olan elektrikli test ekipmanları,Madde 10.3 darbe test cihazı |
||
IEC61386-1:2017 Bölüm 10.3 Düşük Sıcaklık Çarpışma Deneme Aletleri
Ürün bilgileri:
Uygulanabilir Standartlar: IEC61386-1:2017
Örnekler ve Kapsamı: Elektrikli veya iletişim sistemlerinde 1000 V AC ve/veya 1500 V DC'ye kadar yalıtımlı tel ve/veya kabloları korumak ve yönetmek için kullanılan metal, metal olmayan ve kompozit borular için uygundur.
Test Amacı: Düşük sıcaklıkta kondisyona alınan boruların mekanik çarpma direncini değerlendirmek için.
Test İlke: Örnek, düşen bir çekiç tarafından belirli bir yükseklikten serbest bırakılır.
Yapı ve Özellikleri:
Bu cihaz düşük sıcaklıklı bir oda ile birlikte kullanılır.
Aygıt sert bir yatay yüzeye yerleştirilmelidir.
Testten önce numune uygun bir düşük sıcaklıklı odada kondisyona alınır ve darbe testi, odadan çıkarıldıktan sonra 10 saniye içinde tamamlanır.
Teknik parametreler:
|
- Hayır, hayır. |
Ürün |
Parametreler |
|
1 |
Model |
SN2127A |
|
2 |
Test istasyonları |
Üç istasyon |
|
3 |
Örnek uzunluğu |
200 ± 5 mm |
|
4 |
Çekiç kütleleri |
0.5 kg, 1.0 kg, 2.0 kg, 6.8 kg (her biri üç parça), tolerans+ 1 0% |
|
5 |
Düşme yüksekliği |
100 mm, 300 mm, tolerans ±1%, ayarlanabilir
|
|
6 |
Çelik kazık |
Ø20 mm, alt yay yarıçapı R300, 100 g |
|
7 |
Serbest bırakma yöntemi |
Manüel, kilit tipi mekanik serbest bırakma |
|
8 |
Yapı figürü |
|
