IEC 61386-1:2017 Bölüm 10.2 Hattı sıkıştırma direnci test edici
| Test stations: | Tek istasyon | Control mode: | PLC akıllı kontrol |
| Specimen size: | Uzunluk 200 ± 5 mm, taban plakasına yerleştirilmiş | Drive mode: | OEM / DOM |
| Force range: | 10–4894 K | Test speed: | 10–250 mm/dak |
| Test stroke: | 0–600 mm | Compression block: | (50 ± 0,5) × 50 × 50 mm |
| High Light: | IEC 61386-1 kanal testi,Kanal kompresyon direnci test edici,Elektrik boru test ekipmanları |
||

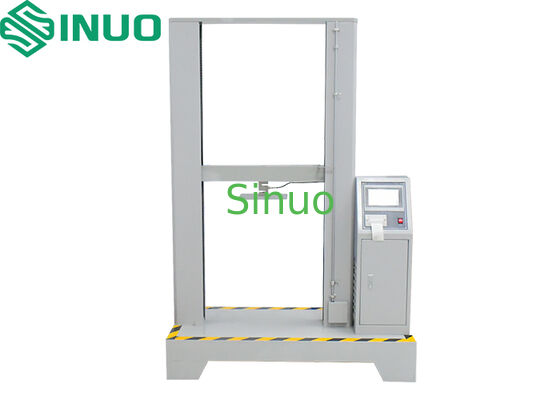

IEC 61386-1:2017 Madde 10.2 Boru Sıkıştırma Direnci Test Cihazı
Ürün bilgileri:
Uygulanabilir Standartlar: IEC 61386-1:2017 <Kablo yönetimi için boru sistemleri – Bölüm 1: Genel gereksinimler> Madde 10.2
Numuneler ve Kapsam: Elektrikli veya iletişim sistemleri için yalıtımlı teller ve/veya kabloları korumak ve yönetmek için kullanılan metal, metalik olmayan ve kompozit borular için uygundur, AC 1000 V ve/veya DC 1500 V'a kadar.
Test Amacı: Sıkıştırmadan sonra boruların mekanik performansının standart gereksinimleri karşılayıp karşılamadığını değerlendirmek.
Test Prensibi:
Bir PLC kontrol sistemi, bir sensör aracılığıyla kuvvet uygulamak için motoru çalıştırır. Sensör, (50 ± 0.5) × 50 mm boyutlarında bir çelik bloğa bağlıdır.
Belirtilen kuvvet, numuneye (30 ± 3) s içinde uygulanır ve (60 ± 2) s süreyle tutulur. Numunenin dış çapı yükleme sırasında ölçülür ve deformasyon orijinal dış çapın %25'ini geçmemelidir.
Boşaltmadan sonra cihaz otomatik olarak geri döner. (60 ± 2) s sonra dış çap tekrar ölçülür ve deformasyon orijinal dış çapın %10'unu geçmemelidir.
Teknik parametreler:
|
No. |
Öğe |
parametreler |
|
1 |
Güç kaynağı |
AC 220 V ±10%, 50–60 Hz |
|
2 |
Test istasyonları |
Tek istasyon |
|
3 |
Kontrol modu |
PLC akıllı kontrol, dokunmatik ekran işlemi |
|
4 |
Numune boyutu |
Uzunluk 200 ± 5 mm, taban plakasına yerleştirilmiş |
|
5 |
Sürüş modu |
Sürüş modu |
|
6 |
Kuvvet aralığı |
10–4894 N, Çözünürlük 0.1 N, Doğruluk sınıfı 2.5, standardın Tablo 4'ünde belirtilen kuvvet değerlerine uygundur.
|
|
7 |
Strok |
0–600 mm |
|
8 |
Test hızı |
10–250 mm/dak, ayarlanabilir |
|
9 |
Sıkıştırma bloğu |
(50 ± 0.5) × 50 × 50 mm (U × G × Y), alt kenarlar pahlı R1 |
|
10 |
Taban plakası |
Çelik plaka ≥ 10 mm, boyut 500 × 500 mm |
|
11 |
Sabit kuvvet süresi |
0–999.9 s, önceden ayarlanabilir |
|
12 |
Test prosedürü |
(30 ± 3) s yükleme → (60 ± 2) s sabit kuvvet → bırakma |
|
13 |
Boru çapı ölçümü |
Manuel |
|
14 |
Boyutlar |
yaklaşık 1000 × 600 × 1350 mm (G × Y × D) |
|
15 |
Ağırlık |
150 kg |
|
16 |
Çalışma Ortamı |
sıcaklık: 23 ± 2 °C |
