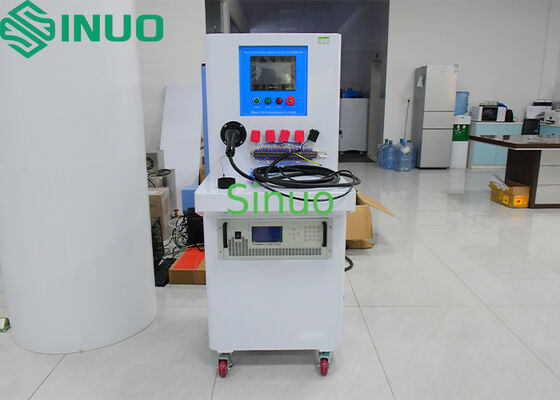

IEC 62196-3: 2022 Elektrikli Araç Konnektörleri Sıcaklık Artışı Test Sistemi
| Temperature Measurement Point: | 16 kanal | Output Current: | AC 0-100A |
| Output Current Mode: | Sürekli / Aralıklı | Current Resolution: | 0.1A |
| Ammeter Accuracy: | ±1%±3 bayt | Voltmeter Accuracy: | ±1%±3 bayt |
| High Light: | IEC 62196-3 EV bağlantısı test sistemi,Elektrikli araç sıcaklık yükseltme testçisi,EV şarj konektörleri test ekipmanları |
||
IEC 62196-3: 2022 Elektrikli Araç Konnektörleri Sıcaklık Artışı Test Sistemi
Ürün bilgisi:
Bu sıcaklık artışı test sistemi, IEC 62196-3: 2022 madde 24, IEC 62196-1: 2022 madde 24, madde 34.2, 34.4 ve 35.4, IEC 60309-1: 2012 madde
22, vb. standartlarının gereksinimlerini karşılar.
Şarj istasyonu arayüz fişi ve soketinin nominal akımdan geçtikten sonraki sıcaklık artışı testini tespit etmek ve yük akımı bağlandığında elektrik aksesuarlarının yüzeyinin ısınmasını ve terminalin sıcaklık artışının standardın gereksinimlerini karşılayıp karşılamadığını değerlendirmek için uygundur.
Ekipman Prensibi:
Sıcaklık artışı test sistemi, bir elektrik voltaj regülatörü, bir akım transdüseri, bir PLC programlanabilir kontrolör, bir akım sensörü, insanileştirilmiş bir dokunmatik ekran ve hareketli bir şasiden oluşur. Test akımını kararlı bir şekilde çıkarabilir ve güç kaynağı voltajının dalgalanmasından, bağlantı telinden veya bakır çubuktan ve numunenin direnç değerinden kaynaklanan test akımı üzerindeki etkiyi ortadan kaldırabilir ve test sonucunun doğruluğunu artırabilir. Güç kaynağı, düşük kayıp, yüksek verimlilik, kolay kullanım, eksiksiz kontrol ve algılama işlevlerine sahiptir. Dokunmatik ekran, akım değerini ve her bir sıcaklık ölçüm noktasının sıcaklık değerlerini gerçek zamanlı olarak görüntüleyebilir. Sıcaklık değeri her 2 saniyede bir kaydedilebilir ve bir rapor oluşturulabilir, bu da bir USB flash sürücüde saklanabilir ve görüntüleme ve yazdırma için bir bilgisayara kopyalanabilir.
Teknik parametreler:
|
T-tipi 0~400°C, Noktası |
16 Veri |
|
Çalışma Yöntemi |
Renk insanileştirilmiş dokunmatik Tarama |
|
Çıkış Sabit Ayarlanabilir Akım |
AC 0-100A |
|
Çıkış Akım Mod |
Sürekli/ Aralıklı |
|
Yük Test Çıkış Gerilimi |
Altında AC 5V |
|
Akım Çözünürlüğü |
0.1A |
|
Ampermetre Doğruluk |
±1%±3 bayt |
|
Voltmetre Doğruluk |
±1%±3 bayt |
|
Sürekli Mod Test Süresi |
0.01～99.99 saat |
|
Aralıklı Mod Test Süresi |
0.01～99.99 saat |
|
Aralıklı Mod Test Döngüleri |
1～99999 döngü, otomatik kapanma test döngüleri önceden ayarlanmış değere ulaştığında saniye Ölçüm |
|
T-tipi 0~400°C, doğruluk |
0.3% okuma + 1°C; çözünürlük: 0.1°C Sıcaklık Veri |
|
T-tipi Veriler RS232 |
iletişim arayüzü ve Tarama Y1610mm, saklanabilir Sıcaklık Tarama |
|
T-tipi 1 ila |
255 saniye tüm kanallar Sıcaklık Veri |
|
T-tipi Veriler U |
diskinde saklanabilir Sıcaklık Ölçümü Termokupl Amerikan Omega |
|
T-tipi 30AWG filament |
termokupl, uzunluk 2 metre, toplam 8 parça Güç Kaynağı Tek faz AC220V±10%, 50/60Hz, 3KVA |
|
Ekipman Boyutları |
ve ağırlığı Yaklaşık. U 800mm* |
|
G 680mm* Y1610mm, 125KG |
|
