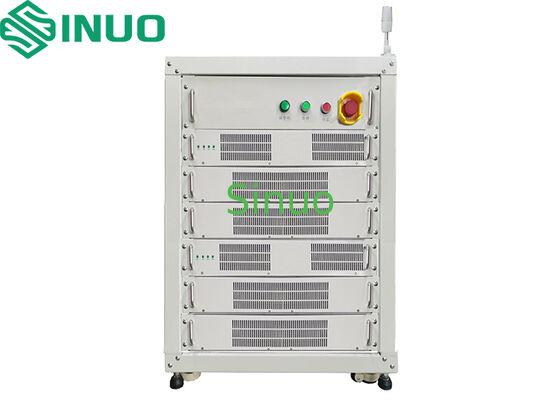

EN60950 Yüksek hassasiyetli yenilenebilir pil paketi test ekipmanları

EN60950 Yüksek hassasiyetli yenilenebilir pil paketi test ekipmanları

Ekipman Özetleri

Yenilenir yüksek hassasiyetli batarya paketi test ekipmanları, kapasite, şarj durumu, aşırı şarj,ve aşırı boşaltmaCihaz yüksek güç, verimlilik, hassasiyet ve performans ile karakterize edilir.ve işletme maliyetleri.

Sistem Mimarlığı

Ekipman esas olarak ana bilgisayar, orta bilgisayar, DC / AC modülleri, DC / DC modülleri, alt bilgisayar ve veri alma ve işleme sisteminden oluşur.Gerginlik gibi gerçek zamanlı bilgi toplayabilir.Sistem seçmeli olarak pil sıcaklığı verileri toplamayı destekler ve toplanan veriler özel olarak tasarlanmış bir veritabanında depolanır.Çeşitli veri istatistikleri sağlamak, analiz ve rapor oluşturma işlevleri.

Şekil 1 Sistem mimarisi şeması

Sistemin Ana İşlevleri:

1.Pil ömrü testleri

2.Pil kapasitesinin test edilmesi

3.DC iç direnç testi

4.Şarj/şarj karakteristik testi

5.Şarj tutma testi

6.Şarj/şarj verimliliği testi

7.Derin boşaltma / sabit voltaj boşaltma testi

8.Aşırı şarj ve aşırı boşaltma tolerans testleri

9.Sıcaklık özellikleri testi

Sistem Ana özellikleri:

1.Yüksek enerji verimliliği ve minimum ısı üretimi için yenilenebilir enerji geri bildirim teknolojisi, enerji tüketimini ve işletme maliyetlerini önemli ölçüde düşürür.

2.Üç fazlı dengeleme teknolojisi (nötr hat olmadan), şebeke yükünü azaltır.

3.Başlatma sırasında güç şebekesine olan etkiyi azaltmak için yumuşak başlangıç özelliği.

4.Aygıtın hassasiyeti% 0.05'in üzerinde, döngü başına 1000 ms'ye kadar veri kayıt süresi ve yüksek istikrar.

5.Her kanal için bağımsız şarj/şarj ayarlarına izin veren bağımsız kanallar.

6.Tam giriş/çıkış ve ters bağlantı koruması, güç kapatma yeniden başlatma koruması ve zayıf temas koruması gibi koruma özellikleri.

7.Kanal başlangıcında herhangi bir darbe akımı, sabit akım ve sabit voltaj arasında kesintisiz geçiş, herhangi bir akım pik olmadan.

8.Bir PC üzerinden merkezi kontrol için çok katmanlı ağ entegrasyonu, 1000'den fazla kanalı destekliyor; büyük sistemler ayrıca uzaktan izlemeyi destekliyor.

9.Kanallar, işlevselliği genişletmek için gerektiğinde serbestçe paralelleştirilebilir.

10.Basit bakım için modüler tasarım.

11.Kurulum ve bakım kolaylığı için hızlı bağlantı çıkış kabloları.

12.Altınla kaplanmış iğne sapı armatürleri ısıtmayı azaltır ve pilin kolay bir şekilde yüklenmesini / boşaltılmasını kolaylaştırır.

13.Sistem kontrolü ve işleme için yüksek hızlı DSP işlemcilerine dayalı dijital devre tasarımı.

14.Daha iyi enerji verimliliği ve daha küçük donanım boyutu için senkron düzeltme teknolojisini kullanır.

15.Zengin harici cihaz kaynakları ve veri işleme ve sistem kontrol gereksinimlerini karşılamak için yüksek hızlı dijital işlem yeteneği ile.

16.Doğrudan DSP'ye işlem için I/O portları üzerinden kontrol değişkenlerini gönderir.

17.Sistem donanımı basitlik ve güvenilirlik için tasarlanmıştır.

18.Modüler tasarım sistem yükseltmelerini ve bakımını kolaylaştırır.

Yazılım Fonksiyon Tarifi

1.Cihaz esas olarak pil şarj / boşaltma testleri ve ilgili pil özellikleri testleri için tamamen bağımsız test kanalları ile kullanılır.Kullanıcılar, pil şarj/şarj için aralığın içindeki herhangi bir akım ve voltajı programlayabilirler.Test verileri, barkod yoluyla bağlayıcı ürün bilgileri ile izlenebilir ve şarj/şarj sırasında gerçek zamanlı olarak izlenebilir.

2.Güvenlik korumaları: Cihaz ters bağlantı koruması, voltaj örnekleme hattı anomali tespiti ve akım test hattı anomali koruması özelliklerine sahiptir.Kanal çıkış veya giriş akımı sağlayamaz.Ayrıca, voltaj örnekleme hatları kesildiğinde veya akım hatı kötü bağlandığında testleri durduracaktır.Aşırı voltaj koruması, ve güvenli test için aşırı sıcaklık koruması.

3.Süreç Çalışma Akışı: Çok katmanlı yuvarlanmış döngüler için destekleyerek birden fazla test senaryosunu uygulamak için özel değişkenler programlanabilir.

4.Bağımsız Kanal: Her kanal bağımsız olarak programlanabilir sabit akım ve sabit voltaj kaynaklarına sahiptir ve bağımsız olarak test süreci adımlarını ayarlama yeteneğine sahiptir.

5.Kesinti Devamı: Elektrik kesintisi, iletişim kesintisi veya başka herhangi bir anormallik durumunda, koşullar geri getirildiğinde test son kaydedilen adımdan otomatik olarak devam edecektir.

6.Çevrimdışı Koruma ve Çalışma: Ev sahibi ile alt bilgisayar arasındaki iletişim kesildiğinde, sistem çevrimdışı çalışma moduna girecektir.Cihaz alt bilgisayar güç kaybettiğinde duraklayacak ve sorun çözüldükten sonra test devam.

7.Anomali tespiti: Sistem, voltaj ve akım değişikliklerini doğru bir şekilde yakalayabilir.Cihaz otomatik olarak bir uyarı verebilir ve testleri duraklatabilir..

8.Kayıt Takibi: Sistem, izlenebilirlik ve sorun giderme için test süreci sırasında işletim, anomaliler ve diğer ayrıntıları kaydeden bir kayıt fonksiyonu içerir.

9.Cihaz ve Bilgisayar Arayüzü: Cihaz, ofis ağı üzerinden istikrarlı ve gerçek zamanlı uzaktan veri alımı için RJ-45 Ethernet arayüzünü kullanır.Ana sistemin gerçek zamanlı çalışmasını izlemeyi sağlayan.

10.Veri Kaydı ve İşleme: Ana kanal, gerçek zamanlı olarak pil sıcaklığını veya voltajını izlemek için sıcaklık veya voltaj kanallarını isteğe bağlı olarak destekleyebilir.Toplam voltaj dahil, toplam akım, toplam kapasite ve yardımcı sıcaklık kanalları.

11.Eğimsel Analiz ve İşleme: Sistem, kullanıcıların eğriler için istenen veri kümelerini (voltaj, akım, kapasite-zaman,Kapasite voltajı, ve döngü sayımı-son voltaj). Eğimler çeşitli şekillerde büyütülebilir, hareket ettirilebilir ve karşılaştırılabilir ve birden fazla veri dosyası karşılaştırılabilir.

Temel Adım Ayarları

Ekipman Avantajları

1.Yüksek enerji geri bildirim verimliliği, şarj ve boşaltma sırasında% 85'e kadar verimlilik.

2.Yüksek çıkış hassasiyeti, minimum akım sürüklenmesi ve yüksek istikrar, 24 bitlik ADC üniteleri sayesinde.

3.Gerginlik ve akım hatlarının gerçek zamanlı izlenmesi de dahil olmak üzere güvenlik koruma özellikleri.

4.Batarya ters bağlantı koruması test sırasında güvenliği sağlar.

5.Bataryaya zarar vermeden sabit akımdan sabit voltaya sorunsuz geçiş.

6.Akım patlamalarını önlemek için tüm şarj/şarj aşamaları için yumuşak başlangıç fonksiyonu.

7.Yüksek hassasiyetli DC iç direnç testi, güvenilir hücre eşleşmesini sağlar.

Teknik parametreler

Ana Kontrol Arayüzü

Süreç Akışı Düzenleme Arayüzü

Ana Bilgisayar Veri Görüntüleme Arayüzü

Bileşen Listesi

İsteğe bağlı aksesuarlar
