IEC 61386-21 Sert Borular, Metal Olmayan ve Kompozit Borular için Bükme Test Cihazı
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | IEC 61386-21 bükme test cihazı,metal olmayan boru bükme testi,Kompozit boru bükme test ekipmanları |
||

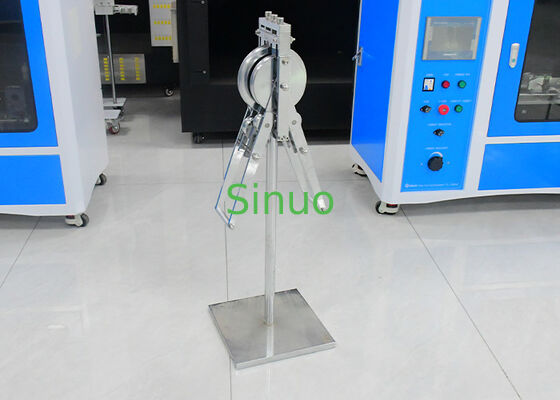

IEC 61386-21 Şekil 103 Metal olmayan ve kompozit borular için bükme cihazı
Ürün bilgileri:
Metal olmayan ve kompozit borular için bükme cihazı, katı borular, metal olmayan borular, kompozit borular ve PVC dalgalanmış borular üzerinde 90° bükme testleri yapmak için tasarlanmıştır.Ana uluslararası ve yerli standartlara göre doğru bükme performansı değerlendirmesini sağlar.
Bu ekipman, JG3050-1998 (6.6 ve Şekil 9) GB 20041.21-2008, GB/T14823'e tamamen uyuyor.2, ZBG 33008 ve IEC 61386-21 maddesinin 10.4.102 & Şekil 103.
Belirtilen nominal boru boyutlarını karşılamak için standartlaştırılmış bükme tekerleği yarıçaplarını ve oluk boyutlarını sağlar, test doğruluğunu ve tekrarlanabilirliğini sağlar.
Bükme cihazı boru üreticileri, kalite denetim merkezleri, araştırma enstitüleri ve sertifika laboratuvarları tarafından yaygın olarak kullanılır.
Özellikleri:
✔ IEC 61386-21, GB 20041 ile uyumludur.21, JG3050, GB/T14823.2, ZBG33008
✔ Metal olmayan, kompozit, katı ve PVC dalgalanmış boruların bükülme testleri için idealdir
✔ Standart 90° bükme açısı
✔ Keskin makineli bükme tekerlekleri ve oluklar
✔ Tekrarlanabilir test sonuçları için doğru radyüs kontrolü sağlar
✔ Laboratuvar ve üretim kalite kontrolü için uygundur
Teknik parametreler:
| Kanalın nominal boyutu | Tekerlek yan yarıçapı R1 | Eğiliş tekerleği rayı R2 | Profil tekerleğinin yarıçapı ve eğri tekerlek olukları (R) | Kavisli tekerlek oluk çapı (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
