2D Kontür Tarama Doğrudan Nokta ve Ölçüm Fonksiyonu ile Video Ölçüm Sistemi
| Measurement Stroke: | 300 × 200 × 200 mm | Overall Dimensions: | 1200 × 700 × 1540 mm |
| Table Load: | 30 kg | Operation Mode: | Manuel |
| Magnification: | Optik 0,7×–4,5× | Measurement Software: | 2D Ölçüm |
| Linear Scale: | 0,5 µm yüksek hassasiyetli ölçek | Accuracy: | (2,0 + L/200) µm |
| High Light: | 2 boyutlu tarama ile video ölçüm sistemi,Kontür ölçümü ile anahtar ömür testi,Nokta ve ölçüm video ölçüm sistemi |
||
2D Kontur Tarama Doğrudan Nokta ve Ölçme Fonksiyonlu Video Ölçüm Sistemi
Ürün Bilgisi:

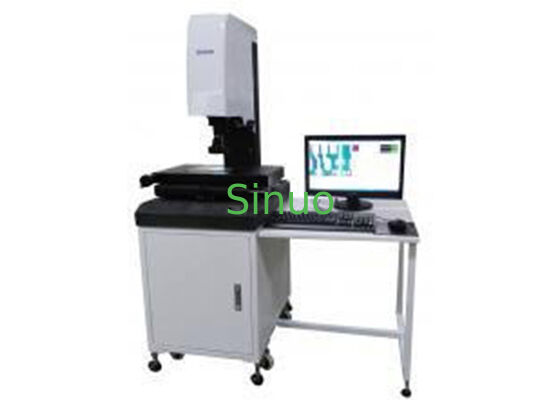

JVB300H Video Ölçüm Sistemi, karmaşık bileşenlerin hassas boyutsal denetimi, kontur ölçümü ve kalite kontrolü için tasarlanmış, yüksek hassasiyetli, granit tabanlı bir 2D görüntüleme metroloji cihazıdır. Hassas elektronik, konektörler, takımlar, metal parçalar, enjeksiyon kalıplama, yarı iletkenler, otomotiv bileşenleri, laboratuvarlar ve endüstriyel metroloji departmanlarında yaygın olarak kullanılmaktadır.
Ürün Özellikleri:
Olağanüstü kararlılık ve uzun süreli dayanıklılık sağlayan yüksek sertlikte, yüksek hassasiyetli granit taban ve kolon.
Düşük ısı üretimi ile düzgün aydınlatma sağlayan ayarlanabilir LED yüzey ışığı ve kontur ışığı.
Sürekli zoom lensi, ölçüm sırasında gerçek zamanlı büyütme ayarını sağlar.
X/Y eksenleri, rijitliği ve tekrarlanabilirliği artıran lineer kılavuz ray ve kaydırıcı yapısını benimser.
Denetim sonuçlarının hızlı bir şekilde dışa aktarılmasını sağlayan entegre grafik rapor çıktısı.
Ölçüm konumunu doğru bir şekilde belirtmek için lazer konum belirleyici ile donatılmıştır.
Yazılım: OVM standart sürümü—basit, sezgisel ve kullanımı kolay.
Uygulamalar:
JVB300H, karmaşık hassas bileşenlerin konturlarını, yüzey özelliklerini, boyutlarını, açılarını ve konumsal ilişkilerini verimli bir şekilde ölçer.
Aşağıdaki gibi endüstriler için uygundur:
Elektronik
Enstrümanlar ve sayaçlar
Kablolar ve kablolama
Takımlar ve fikstürler
Hassas işleme
Otomotiv ve havacılık
Yarı iletkenler
Konektörler ve damgalama parçaları
Plastik ve kauçuk bileşenler
Araştırma enstitüleri ve metroloji merkezleri
Teknik Parametreler:
| Öğe | Şartname |
|---|---|
| Model | JVB300H |
| Ölçüm Hareketi (X×Y×Z) | 300 × 200 × 200 mm |
| Genel Boyutlar | 1200 × 700 × 1540 mm |
| Tabla Yükü | 30 kg |
| Çalışma Modu | Manuel (hızlı hareket geçişi ile) |
| Büyütme | Optik 0.7×–4.5× / Görüntü 28×–180× (özelleştirilebilir) |
| Ölçüm Yazılımı | Standart 2D ölçüm yazılımı |
| Güç Kaynağı | (110V/220V) ±10%, 50/60 Hz |
| Lineer Ölçek | 0.5 µm yüksek hassasiyetli ölçek |
| Hassasiyet | (2.0 + L/200) µm |
| Tekrarlanabilirlik | 2 µm |
| Çalışma Ortamı | 20–25°C; RH 45%–75% |
| CCD | 2.6 MP Renkli Dijital CCD |
| Lens | Yüksek çözünürlüklü endüstriyel optik lens |
| Aydınlatma | Kontur ışığı + yüzey ışığı (değiştirilebilir) |
Yazılıma Genel Bakış:
Temel Özellikler
Doğrudan nokta ve ölçme fonksiyonu
Temel geometrik ölçüm
Bileşik eleman ölçümü
Şekil ve konum toleransı değerlendirmesi
Koordinat sistemi kurulumu
2D kontur tarama
Word, Excel, CAD formatlarına çıktı
Fare tıklamasıyla otomatik kenar algılama—iş tablasını yeniden konumlandırmaya gerek yok
Ölçüm Yetenekleri:
Geometrik elemanlar: noktalar, çizgiler, daireler, yaylar, elipsler
Bileşik hesaplamalar: merkez mesafesi, teğetlik, orta hat, dik mesafeler, açıortaylar, kesişim noktaları
Şekil toleransı değerlendirmesi: eşmerkezlilik, yuvarlaklık, doğrusallık, konum, eğim
Koordinat ayarı: çeviri, döndürme, koordinat sistemini yeniden oluşturma
Veri raporlama: analiz ve yazdırma için ofis yazılımına aktarılabilir
