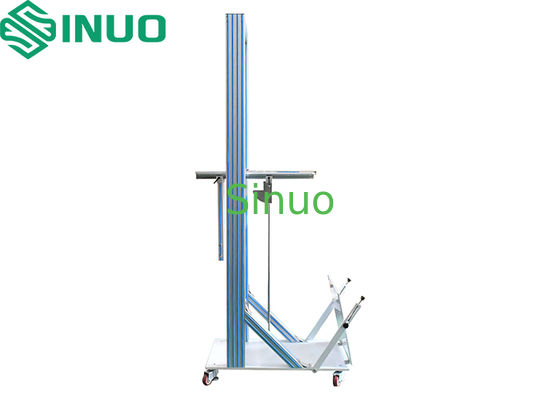

IEC60598-1 Yüksek Enerjili Sarkaç Çekiç Darbe Test Cihazı IK08
| Applied Standard: | IEC60068-2-75, IEC60598-1 | IK Code: | IK00'dan IK11'e |
| Pendulum Tube: | Uzunluk:1000mm, Çap:15,9 mm | Striking Material: | Paslanmaz çelik |
| Impact Height: | 200–1200 mm | Control Method: | Manuel |
| High Light: | IEC60598-1 sarkaç çekiç test cihazı,IK08 darbe test cihazı,yüksek enerjili elektrik test ekipmanı |
||
- IEC60068-2-75:2014 "Elektrikli ve elektronik ürünler için ortam testi - Eh Testi: Çekiç testleri"
- IEC60598-1:2017 "Armatürler - Genel gereksinimler ve testler"
- IEC62262:2002 "Dış mekanik darbelere karşı koruma dereceleri (IK kodu)"
- Sol/sağ konumlandırma için hareket kabiliyetine sahip araba yapısı
- Vida kılavuz mekanizması aracılığıyla ayarlanabilir darbe noktası yüksekliği
- Darbe açısı 0° ila 90° arasında ayarlanabilir
- Çarpma elemanının serbestçe serbest bırakılması için 1 m sarkaç borusu
- Otomotiv fırınlanmış boya kaplamalı demir taban plakası
- Alüminyum alaşımlı çerçeve yapısı
- Paslanmaz çelik çekiç kafası
| Çarpıcı Unsurlar (Enerji/J) | 5J (IK08) |
| Eşdeğer Kütle | 1,7 kg (bkz. Tablo 1) |
| Çarpıcı Elemanlar Malzemesi | Çelik |
| Sarkaç Tüpü | 1000mm uzunluk, 15,9mm dış çap, 1,5mm et kalınlığı çelik boru |
| Etki Noktası | 200-1200 mm strok, el çarkı ile manuel olarak ayarlanabilir |
| Düşme Yüksekliği | 0-500mm ölçekli ekranlı |
| Çarpıcı Eleman Düzeltme ve Serbest Bırakma | Mekanik mandal sabitleme, manuel serbest bırakma |
| Taban plakası | Kalınlaştırılmış yük taşıyan çelik levha |
| Hareketlilik | Konumlandırma için küçük tekerlekler |
| İkincil darbe önleme fonksiyonu | HAYIR |
| TK Kodu | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Enerji / J | A | 0.14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 |
Not 2: İki haneli gösterim, diğer standartlardaki tek haneli enerji göstergeleri ile karışıklığı önler.
a: Bu standarda göre korumasız
