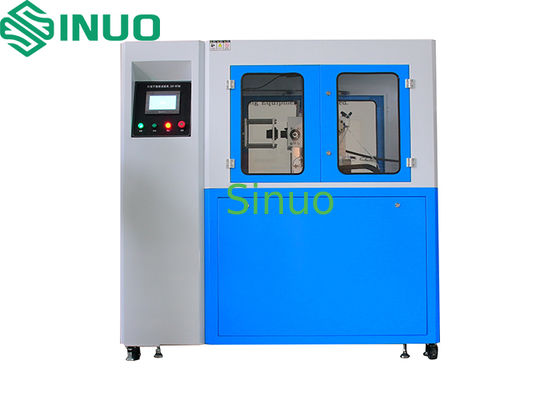

Çökme kapasitesi ve işleyişi için şarj arayüzü test cihazı

Şarj arayüzünün kırılma kapasitesi ve normal çalışma test cihazı

Örnek ve Sınırlama:

Test Ürünü: Elektrikli araç şarj arayüzü, endüstriyel fişler ve prizler ve bağlantı cihazları.

Denemenin amacı: Elektrikli araç şarj arayüzleri, endüstriyel fişler ve prizler ve bağlantı cihazları gibi elektrikli aksesuarların mekanik, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli, elektrikli,aşırı aşınma veya zararlı etkileri olmadan normal kullanım sırasında termal streslerAmaç güvenilirliklerini doğrulamak.

Test İlke:

Sınav, numune üzerinde belirli sayıda döngüye ulaşan doğrusal yerleştirme ve çekme eylemlerini gerçekleştiren bir servomootorlu mekanizma kullanılarak yapılır.Sistem otomatik olarak çözeltiyi döndürür., ve açık / kapalı testleri gerçekleştirmek için harici bir yük bağlanabilir. Açma / kapatma süresi, test hızı ve vuruş hepsi dokunmatik ekran üzerinden önceden ayarlanabilir.

Yapı ve Özellikleri:

Yapı, hassas bir top vida ve senkroniz kemer tahrikine sahip bir servo motor tarafından çalıştırılan entegre bir çerçeveyi benimsiyor.Sistem, güçlü bir dijital ekran fonksiyonu ve 7 inçlik bir renk dokunmatik ekranda kullanıcı dostu bir arayüzü olan bir PLC tarafından kontrol edilirÇapa, şarj tabancası arayüzlerinin ömrünü test etmek için uygun üç eksen ayarlanabilir.

Çevre Koşulları:

Güç kaynağı: AC220V±10%/50-60Hz, 2kW

Çalışma sıcaklığı: 0-40°C, Nem: 30%-90%

Boyutlar: Yaklaşık olarak W1850*D800*H1700mm

Ağırlık: Yaklaşık 150 kg.

Teknik parametreler:

Test Ürünleri	a) Mekanik kilitleme cihazının ömrü testi b) Kırma kapasitesi c) Normal çalışma (servis ömrü)
Örnek aralığı	Müşteri örneklerine dayanan özel armatürler
İstasyon	Tek istasyon
Elektrikli Kontrol Modu	Mitsubishi PLC akıllı entegre kontrol, 7 inç renkli insan-makine dokunmatik arayüzü
Çalışma Modu	El veya programla kontrol edilen çalışma
Görev	Şarj arabiriminin yerleştirilmesi ve çıkarılması, mekanik kilitleme cihazının kilitlenmesi/kilitlenmesi de dahil olmak üzere normal şarj arabirimi işleyişini simüle eder.Sistem test hızı için programlanabilir, test süresi ve test döngüleri, tek bir sıvı havuzu ve karıştırma fonksiyonu ile.
Sürüş Modu	Servo motorlu yerleştirme ve çekme eylemi, çözeltinin daldırılması için elektrikli dönüş, kilitleme mekanizmasını açmak ve kapatmak için pnevmatik silindirlerle desteklenir.
Örnek sabitleme ve sıkıştırma yöntemi	Düzenlenebilir X/Y/Z üç boyutlu armatürlerle mekanik sıkıştırma.Amerikan ve Avrupa standart AC/DC şarj arayüzleri.
Otomatik Dönüş	Şarj tabancasının arayüzündeki armatür, 90o döndürebilen otomatik bir çevirme mekanizması içerir.
Test Dönemleri	Sistem önceden ayarlanmış döngü sayısına ulaştığında otomatik olarak durur.
Ayrılma saati	1-999.9 saniye, önceden ayarlanabilir (Standart, elektrik teması 4 saniyeden fazla ve 2 saniyeden az kalmamalıdır).
Ekleme/Giriş oranı	0-10 kere/dakikada, önceden ayarlanabilir (3.75 döngü/dakikada, 7,5 darbe/dakikada).
Deneme Hızı	0-200mm, önceden ayarlanabilir (Sınav fiş ve soket mesafesi ≥ 50mm).
Test Hızı	0-850mm/s, doğrudan dokunmatik ekran üzerinden önceden ayarlanmış.
Güç Gösterisi	Gerçek zamanlı kuvvet izleme için 50 kg kapasiteli bir kuvvet sensörü ile donatılmıştır.Güç aralığı: (0-500) N, ölçüm hatası ≤±0,5% F.S., çözünürlük ≤0,1N.
Kilitleme mekanizması	Sistem, mekanik kilitleme aygıtı için normal çalışma koşullarını simüle eden otomatik bir pres fonksiyonu içerir.
Çözüm tankı	% 5 tuz ve % 5 kum (ISO 12103-A4 kaba parçacık test tozu veya eşdeğeri) karışımını içeren ve damıtılmış suda süspansiyona konulmuş bir test çözeltisi tankı.
Daldırılma Gereksinimleri	Dondurma sıvısı sıklığı, dondurma süresi, kurutma süresi, ekleme / çekme döngüleri ve döngü süreleri hepsi programlanabilir.
Dış yük	Test için dış yük bağlanabilir.
Algılama fonksiyonları	Bir yükle bağlandığında, sistem açık devre alarmını tetikleyebilir ve mevcut döngü sayısını kaydedebilir.
Güvenlik Koruması	Yer koruma, kısa devre koruma, aşırı yük koruma.
